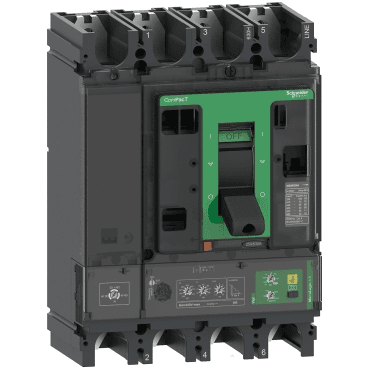

Leistungsschalter ComPacT NSX630N 50kA AC 4P4R 570A Micrologic 4.3

Der Leistungsschalter Schneider Electric ComPacT NSX630N 50kA AC 4P4R 570A Micrologic 4.3 ist eine effiziente und kompakte Lösung, die für fortschrittlichen Schutz in industriellen und kommerziellen Anwendungen mit hoher Nachfrage entwickelt wurde. Mit einer Schaltleistung von 50kA bei 415V AC gewährleistet dieser Leistungsschalter die Sicherheit elektrischer Systeme, indem er vor Überlastungen, Kurzschlüssen und Erdschlüssen schützt, während er dank seines kompakten Designs Platz in Schalttafeln optimiert.

Dieses Modell verfügt über eine elektronische Steuereinheit Micrologic 4.3, die ein einstellbaren Schutz mit langer und kurzer Verzögerung (LSoIR) sowie einen festen Sofortschutz umfasst. Darüber hinaus ist ein integrierter Erdschlussschutz enthalten, was ihn zu einer idealen Wahl für Anwendungen macht, bei denen Sicherheit und Schutz vor Erdschlüssen von entscheidender Bedeutung sind. Die Micrologic 4.3 Einheit ermöglicht die Anpassung der Schutzfunktionen an die spezifischen Anforderungen der Installation und bietet Flexibilität und Anpassungsfähigkeit in verschiedenen elektrischen Umgebungen.

Der Leistungsschalter ComPacT NSX630N zeichnet sich durch sein ergonomisches Design aus, was sowohl die Installation als auch die manuelle Bedienung erleichtert. Dank der neuen Frontplatte und dem ergonomischen Hebel ist die Handhabung des Schalters einfacher, was die Betriebseffizienz verbessert und die Montagezeiten verkürzt. Tatsächlich schätzt Schneider Electric eine Reduzierung der Verdrahtungszeit um 40% für Schaltschrankhersteller, was zu einer schnelleren und kostengünstigeren Implementierung führt.

Dieses 4-Pol-Modell (4P4R) mit einem Nennstrom von 570A bei 40°C ist für die Optimierung von Platz und Schutzkapazität in großflächigen Stromverteilungssystemen konzipiert. Seine kompakten Abmessungen (185 mm Breite, 255 mm Höhe und 110 mm Tiefe) ermöglichen die Integration in engen Räumen, ohne die Sicherheit oder Kontrollfähigkeit zu beeinträchtigen. Darüber hinaus erfüllt der ComPacT NSX630N die strengsten internationalen Normen wie IEC 60947, CCC und EAC, was seine Zuverlässigkeit in einer breiten Palette von industriellen und kommerziellen Anwendungen garantiert.

Wichtige technische Spezifikationen:

• Nennstrom (In): 570A bei 40°C, ideal zum Schutz von Hochlastsystemen in industriellen Umgebungen.
• Schaltvermögen (Icu): 50kA bei 415V AC, mit zusätzlichen Kapazitäten bis zu 85kA bei 220/240V AC und 10kA bei 690V AC, was Schutz in einer Vielzahl von elektrischen Netzwerken garantiert.
• Steuereinheit Micrologic 4.3: Bietet einstellbaren Schutz gegen Überlastungen, Kurzschlüsse und Erdschlüsse mit erweiterten LSoIR-Schutzfunktionen.
• Kompakte Abmessungen: 185 mm Breite, 255 mm Höhe und 110 mm Tiefe, optimiert den Platz in Schaltschränken.
• Feste Montage: Bietet Stabilität und Sicherheit in elektrischen Verteilungsanwendungen, ideal für kritische Installationen.

Der ComPacT NSX630N ist auch Teil der EcoStruxure Power Architektur von Schneider Electric, die seine Integration in digitale Energiemanagementplattformen ermöglicht. Dies erleichtert die Überwachung und Steuerung der Energie in Echtzeit, optimiert die Leistung des elektrischen Systems und verbessert die Betriebseffizienz. Die Integration mit EcoStruxure Power ermöglicht es den Betreibern, das Systemverhalten zu überwachen und Anpassungen in Echtzeit vorzunehmen, was die Reaktionsfähigkeit auf Fehler verbessert und den Energieverbrauch optimiert.

Zusätzliche Merkmale:

• Erdschlussschutz: Die Steuereinheit Micrologic Vigi 4.3 beinhaltet einen einstellbaren Erdschlussschutz, der in Anwendungen, die eine strenge Überwachung von Leckströmen erfordern, eine erhöhte Sicherheit gewährleistet.
• Ergonomisches und umweltfreundliches Design: Als Teil der umweltfreundlichen Produktlinie von Schneider Electric ist dieser Leistungsschalter darauf ausgelegt, effizient und umweltfreundlich zu sein und zur Nachhaltigkeit der Installationen beizutragen.
• Internationale Zertifizierungen: Entspricht den Normen IEC 60947, CCC, EAC und maritimen Spezifikationen, was seine Zuverlässigkeit und Sicherheit in verschiedenen Anwendungen und Betriebsbedingungen gewährleistet.

Wesentliche Vorteile:

• Verkürzte Installationszeit: Das ergonomische Design und die Optimierung der Verdrahtung ermöglichen eine schnellere Installation, reduzieren die Arbeitskosten und erleichtern die Inbetriebnahme.
• Fortschrittlicher Schutz: Die einstellbaren LSoIR-Schutzfunktionen und der Erdschlussschutz garantieren eine schnelle Reaktion auf Überlastungen, Kurzschlüsse und Leckströme, maximieren die Sicherheit des elektrischen Systems.
• Effizientes Energiemanagement: Durch die Integration mit EcoStruxure Power ermöglicht der ComPacT NSX630N eine optimierte Steuerung und höhere Sichtbarkeit des Energiesystems, verbessert die Effizienz und reduziert den Energieverbrauch.

Der Leistungsschalter Schneider Electric ComPacT NSX630N 50kA 4P4R 570A Micrologic 4.3 ist eine fortschrittliche und vielseitige Lösung zum Schutz von elektrischen Systemen in industriellen und kommerziellen Anwendungen. Mit seiner einstellbaren Schutzkapazität, seinem kompakten Design und seiner einfachen Installation ist er ideal, um die Sicherheit und den kontinuierlichen Betrieb in anspruchsvollen elektrischen Umgebungen zu gewährleisten.
