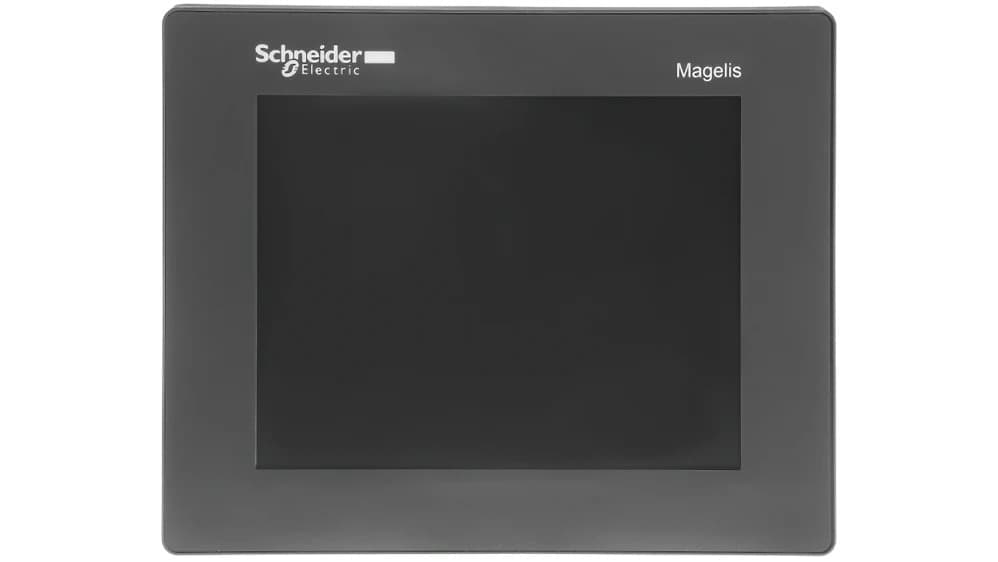

Schneider Electric HMI-Touchscreen STU 5,7" TFT LCD Farbe COM1 USB 2.0

Das Schneider Electric Harmony STU HMISTU855 HMI-Touchpanel ist eine 5,7-Zoll Mensch-Maschine-Schnittstelle zur Visualisierung, Überwachung und Steuerung von Automatisierungsprozessen und Maschinen. Es verfügt über ein farbiges TFT-LCD-Display im QVGA-Format mit 320 x 240 Pixeln und 65.536 Farben, ein analoges Touchpanel, eine 24 V DC-Versorgung sowie umfangreiche Kommunikationsmöglichkeiten über COM1 RS232C/RS485, Ethernet TCP/IP und zwei USB-2.0-Anschlüsse.

Das Harmony STU HMISTU855 richtet sich insbesondere an Maschinenbauer, Automatisierungsschaltschränke und Industrieanlagen, die eine kompakte Schnittstelle zur Anzeige von Übersichten, Variablen, Alarmen, Kurven, Tasten und Prozesszuständen benötigen. Sein innovatives Befestigungssystem über eine einzige 22-mm-Bohrung vereinfacht die Installation in Türen und Paneelen erheblich und vermeidet den großen rechteckigen Ausschnitt, der bei vielen HMI-Panels üblich ist.

5,7-Zoll-Farb-TFT-LCD-Display

Das Hauptelement des HMISTU855 ist sein 5,7-Zoll großes farbiges TFT-Touchdisplay, das sich zur klaren und bedienerfreundlichen grafischen Darstellung von Maschinen- und Prozessinformationen eignet.

• Displaygröße: 5,7 Zoll.
• Technologie: Farb-TFT-LCD.
• Auflösung: 320 x 240 Pixel.
• Format: QVGA.
• Anzahl der Farben: 65.536.
• Touch-Technologie: analog.
• Helligkeitsstufen: 16.
• Lebensdauer der Hintergrundbeleuchtung: ca. 50.000 Stunden.

Die Kombination aus Grafikdisplay und Touchoberfläche ermöglicht es, zahlreiche physische Taster, Meldeleuchten, Wahlschalter und Anzeigen durch konfigurierbare virtuelle Elemente in der HMI-Anwendung zu ersetzen.

Touch-Schnittstelle für Überwachung und Steuerung

Das Display ermöglicht die Erstellung grafischer Seiten, über die der Bediener Informationen anzeigen und Befehle an das Automatisierungssystem senden kann.

Zu den in Anwendungen integrierbaren Elementen gehören:

• Numerische und alphanumerische Werte.
• Touch-Tasten.
• Virtuelle Meldeleuchten.
• Grafische Balken.
• Indikatoren und Messinstrumente.
• Trendkurven.
• Alarme.
• Rezepte.
• Bilder und Bitmaps.
• Maschinenzustände.
• Prozessvariablen.

So lässt sich eine an jede Maschine oder jeden Prozess angepasste Oberfläche erstellen und verschiedene Bedienfunktionen in einem einzigen Terminal zentralisieren.

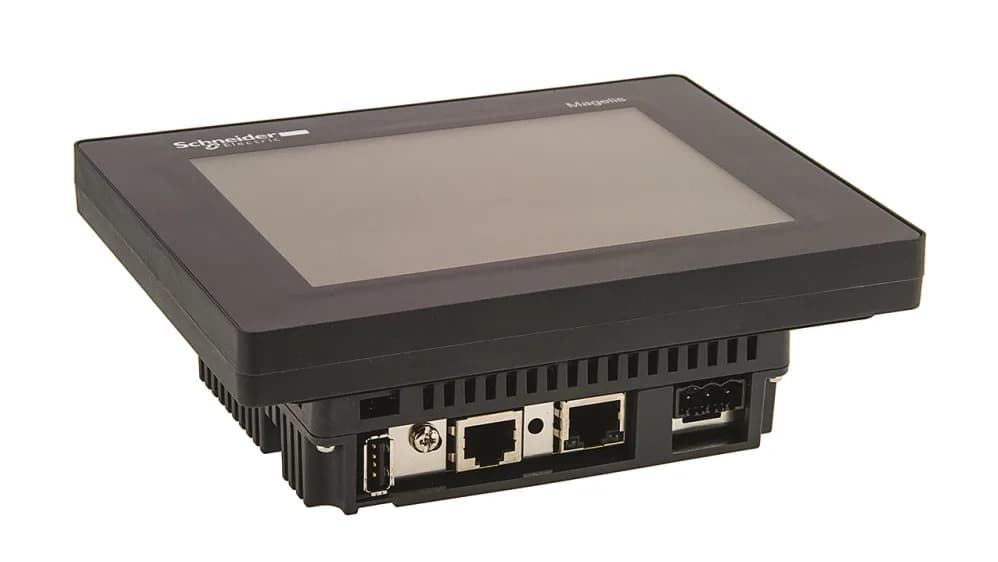

COM1 RS232C / RS485-Anschluss

Das Schneider Electric HMISTU855 verfügt über einen seriellen COM1-Anschluss mit RJ45-Stecker, konfigurierbar für die Kommunikation über:

• RS232C.
• RS485.

Diese Schnittstelle erleichtert die direkte Verbindung mit SPS, Steuerungen, Frequenzumrichtern und anderen kompatiblen Automatisierungsgeräten.

RS485 ist besonders nützlich für industrielle Netzwerke und Modbus-Kommunikation, während RS232C die Verbindung mit bestimmten Geräten ermöglicht, die eine serielle Punkt-zu-Punkt-Kommunikation verwenden.

Integriertes Ethernet TCP/IP

Zusätzlich zur seriellen Kommunikation verfügt das HMISTU855 über einen Ethernet-Anschluss RJ45 10BASE-T/100BASE-TX.

Diese Verbindung ermöglicht die Integration der HMI in industrielle Ethernet-Architekturen und die Kommunikation mit Steuerungen und anderen kompatiblen Geräten über vom Software- und Gerätesystem unterstützte Protokolle.

Zu den Kommunikationsmöglichkeiten der Familie gehören:

• Modbus.
• Modbus TCP/IP.
• Uni-TE.
• Protokolle für Schneider-Electric-Geräte.
• Protokolle für bestimmte SPS von Drittanbietern.

Schneider Electric unterstützt Steuerungen von Herstellern wie Allen-Bradley, Mitsubishi Electric, Omron und Siemens innerhalb der für die Plattform verfügbaren Protokolle, abhängig von Gerät, Protokoll und verwendeter Konfiguration.

Zwei USB-2.0-Anschlüsse

Das Harmony STU HMISTU855 verfügt über 2 USB-2.0-Schnittstellen mit unterschiedlichen Funktionen.

USB 2.0 Typ A Host

Der USB-Typ-A-Anschluss ermöglicht den Anschluss kompatibler Peripheriegeräte und USB-Speichersticks.

Er kann für folgende Funktionen verwendet werden:

• Anschluss eines USB-Speichers.
• Übertragung von Anwendungen.
• Austausch bestimmter Daten.
• Anschluss kompatibler Peripheriegeräte.

USB 2.0 Mini-B Device

Der zweite Anschluss verwendet einen USB-Mini-B-Stecker und ist hauptsächlich für die Übertragung von Anwendungen und die Kommunikation mit einem Programmier-PC vorgesehen.

Diese doppelte Schnittstelle vereinfacht Inbetriebnahme, Wartung und Projektaktualisierungen.

Versorgung mit 24 V DC

Die HMI wird über eine externe Gleichstromversorgung gespeist.

• Nennspannung: 24 V DC.
• Versorgungsbereich: 20,4-28,8 V DC.
• Leistungsaufnahme: ca. 6,8 W.
• Einschaltstrom: bis zu 30 A während des entsprechenden Transienten.

Der Stromanschluss erfolgt über einen abnehmbaren Schraubklemmenblock, was die Verdrahtung sowie Austausch- und Wartungsarbeiten erleichtert.

ARM9-Prozessor mit 333 MHz

Das Schneider Electric HMISTU855 verwendet eine Architektur auf Basis einer ARM9-CPU mit einer Prozessortaktfrequenz von etwa 333 MHz.

Es ist speziell für den Betrieb kompakter HMI-Anwendungen, die Verwaltung industrieller Kommunikation und die Aktualisierung der zur Maschinenüberwachung verwendeten grafischen Seiten ausgelegt.

Vijeo Designer Software

Die Harmony STU-Panels werden mit der Vijeo Designer-Software von Schneider Electric konfiguriert.

Diese Entwicklungsumgebung ermöglicht das Erstellen der verschiedenen Bedienseiten und das Verknüpfen der grafischen Objekte mit den Variablen der SPS oder Steuerung.

Zu den Möglichkeiten einer HMI-Anwendung gehören:

• Erstellung von Bedienbildschirmen.
• Anzeige und Änderung von Variablen.
• Alarmverwaltung.
• Historien und Aufzeichnungen.
• Trendkurven.
• Rezepte.
• Virtuelle Tasten und Wahlschalter.
• Kommunikationskonfiguration.

Die erforderliche Version von Vijeo Designer kann je nach Generation und Hardwareversion des installierten Rückmoduls variieren. Für die Wartung bestehender Anlagen empfiehlt es sich, vor der Softwareauswahl das Etikett und die Version des Moduls zu prüfen.

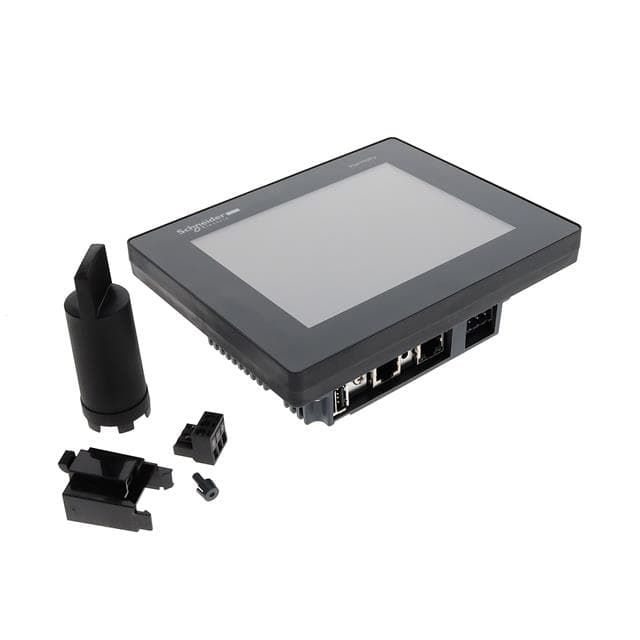

Modulare Architektur mit Frontpanel und Rückmodul

Ein besonderes Merkmal der Harmony STU ist ihre Zweimodul-Konstruktion:

• Frontmodul: enthält das Touchdisplay.
• Rückmodul: integriert CPU, Versorgung und Kommunikationsanschlüsse.

Bei HMISTU855-Geräten, die gemäß der Architektur nach März 2012 gefertigt wurden, gibt Schneider Electric an, dass das Handelsset aus folgenden Komponenten besteht:

• HMIS85: Farb-TFT-Displaymodul mit 5,7 Zoll.
• HMIS5T: Rückmodul mit Prozessor und Anschlüssen.

Diese Architektur erleichtert bestimmte Wartungsarbeiten und ermöglicht die physische Trennung des Displays von der rückseitigen Elektronik.

Speicher für HMI-Anwendungen

Die Spezifikationen des HMISTU855-Speichers können je nach Generation des Rückmoduls variieren. Der aktuelle Harmony-STU-Katalog gibt 32 MB Anwendungsspeicher für die HMISTU855-Konfiguration auf Basis des HMIS5T-Moduls an.

Schneider Electric dokumentiert außerdem ältere Geräte der ersten Generation mit geringerer Kapazität. Daher sollte bei der Wartung oder dem Austausch von seit Jahren installierten Geräten das Etikett des Rückmoduls und dessen Herstellungsdatum geprüft werden.

Installation über eine einzige 22-mm-Bohrung

Eine der interessantesten Eigenschaften der Harmony-STU-Reihe ist ihr Montagesystem über eine runde 22-mm-Bohrung, ähnlich dem bei industriellen Tastern verwendeten System.

Diese Lösung macht den üblichen großen rechteckigen Ausschnitt vieler HMI-Terminals überflüssig.

Das System bietet mehrere Vorteile:

• Reduzierter Bearbeitungsaufwand.
• Schnellere Installation.
• Geringere Schnittfläche in der Schaltschranktür.
• Einfache Montage an Maschinen.
• Leichte Trennung von Front- und Rückmodul.

Das Befestigungssystem umfasst Mutter und Dichtung und kann optional ein Verdrehsicherungselement verwenden.

Frontschutzart IP65

Bei ordnungsgemäßer Installation gemäß den Vorgaben von Schneider Electric weist das Display folgende Schutzarten auf:

• Vorderseite: IP65 gemäß IEC 60529.
• Rückseite: IP20 gemäß IEC 60529.
• NEMA-Frontschutz: NEMA 4X für den Innenbereich.

Der IP65-Schutz der Front ist besonders geeignet für den Einbau in Schaltschranktüren und Bedienpulte, deren Außenfläche Staub oder Spritzwasser ausgesetzt sein kann.

Die Schutzart IP65 bezieht sich auf die korrekt installierte Front; das Rückmodul benötigt weiterhin ein geeignetes Gehäuse.

Abmessungen des Schneider Electric HMISTU855

• Breite: 163 mm.
• Höhe: 129,15 mm.
• Tiefe: 56,5 mm.
• Displaygröße: 5,7 Zoll.
• Montagebohrung: Ø 22 mm.

Das Befestigungssystem ermöglicht eine relativ große Sichtfläche, ohne dass eine große Bearbeitung der Schaltschranktür erforderlich ist.

Industriegehäuse

Schneider Electric gibt Gehäusematerialien auf Basis von PC/PBT und PAA an, die für die üblichen Bedingungen industrieller Bediengeräte ausgewählt wurden.

Das Display trägt das Schneider-Electric-Logo auf der Front und verfügt über eine CE-Kennzeichnung sowie je nach Markt unterschiedliche Industrie-Zertifizierungen.

Temperatur und Umgebungsbedingungen

Das Terminal ist für den Betrieb innerhalb folgender Umgebungsgrenzen ausgelegt:

• Betriebstemperatur: 0 bis 50 °C.
• Lagertemperatur: -20 bis 60 °C.
• Relative Luftfeuchtigkeit: 0-85 %, nicht kondensierend.
• Stoßfestigkeit: 15 gn für 11 ms gemäß IEC 60068-2-27.
• Beständigkeit gegen elektromagnetische Felder: 10 V/m gemäß IEC 61000-4-3.

Diese Eigenschaften sind für den Einbau in Schaltschränke und Maschinen in kontrollierten Industrieumgebungen vorgesehen.

Kommunikation mit SPS und Automatisierungsgeräten

Das HMISTU855 ist als Schnittstelle zwischen dem Bediener und dem Steuerungssystem einer Maschine konzipiert.

Es kann mit Automatisierungsgeräten kommunizieren über:

• RS232C.
• RS485.
• Ethernet TCP/IP.
• Modbus.
• Modbus TCP/IP.
• Uni-TE.
• Kompatible Protokolle von Drittanbietern.

Dadurch lässt sich das Display in neue oder bestehende Anlagen mit unterschiedlichen Automatisierungsarchitekturen integrieren.

Anwendungen des HMI-Displays HMISTU855

Das Schneider Electric Harmony STU HMISTU855 eignet sich besonders zur Überwachung und Bedienung von Maschinen und kleinen automatisierten Prozessen.

Typische Anwendungen sind:

• Kompakte Industriemaschinen.
• Automatisierungsschaltschränke.
• Förderbänder und Transportsysteme.
• Handhabungssysteme.
• Verpackungsmaschinen.
• Lebensmittelindustrie.
• Ausrüstung für die Pharmaindustrie.
• Pumpen und Hydrauliksysteme.
• Industriebelüftung und Klimatisierung.
• Prozessanlagen.
• OEM-Maschinen.
• Infrastrukturen.

Anzeige von Alarmen, Kurven und Rezepten

Die Harmony-STU-Plattform ermöglicht Anwendungen, die über ein einfaches Tastenfeld hinausgehen.

Zu den von der Reihe unterstützten Funktionen gehören:

• Alarmaufzeichnung und -anzeige.
• Darstellung von Kurven mit Aufzeichnung.
• 32 Gruppen mit bis zu 64 Rezepten.
• Darstellung von Variablen mittels Texten und Grafiken.
• Tasten, Meldeleuchten, Balken und Anzeigen.

Diese Funktionen ermöglichen es, dem Bediener relevante Informationen über den Maschinenbetrieb strukturiert und verständlich darzustellen.

Technische Merkmale des Schneider Electric HMISTU855

• Marke: Schneider Electric.
• Referenz: HMISTU855.
• Baureihe: Harmony.
• Familie: Harmony STO & STU.
• Serie: Harmony STU.
• Typ: HMI-Touchpanel.
• Anwendung: Visualisierung, Überwachung und Steuerung von Maschinen.
• Displaygröße: 5,7 Zoll.
• Displaytechnologie: Farb-TFT-LCD.
• Auflösung: 320 x 240 Pixel QVGA.
• Farben: 65.536.
• Touchpanel: analog.
• Helligkeit: 16 Stufen.
• Hintergrundbeleuchtungsdauer: ca. 50.000 Stunden.
• Prozessor: ARM9.
• Prozessortakt: 333 MHz.
• Anwendungsspeicher: bis zu 32 MB in aktuellen Konfigurationen mit HMIS5T-Modul; Hardwareversion prüfen.
• Versorgung: 24 V DC.
• Versorgungsbereich: 20,4-28,8 V DC.
• Leistungsaufnahme: ca. 6,8 W.
• COM1-Anschluss: RS232C / RS485 über RJ45.
• Ethernet: 10BASE-T / 100BASE-TX über RJ45.
• USB Host: 1 x USB 2.0 Typ A.
• USB Device: 1 x USB 2.0 Mini-B.
• Protokolle: Modbus, Modbus TCP/IP, Uni-TE und kompatible Protokolle von Drittanbietern.
• Konfigurationssoftware: Vijeo Designer.
• Echtzeituhr: Zugriff auf die SPS-Uhr.
• Montage: über Ø 22 mm Bohrung.
• Frontschutz: IP65.
• Rückseitiger Schutz: IP20.
• NEMA-Frontschutz: NEMA 4X für den Innenbereich.
• Breite: 163 mm.
• Höhe: 129,15 mm.
• Tiefe: 56,5 mm.
• Betriebstemperatur: 0 bis 50 °C.
• Lagertemperatur: -20 bis 60 °C.
• Relative Luftfeuchtigkeit: bis 85 % nicht kondensierend.
• Gehäusematerial: PC/PBT und PAA.
• Kennzeichnung: CE.
• Normen: IEC 61131-2, IEC 61000-6-2, UL 508 und weitere Zertifizierungen je nach Markt.

Eine kompakte HMI mit serieller Kommunikation, Ethernet und USB

Das Schneider Electric Harmony STU HMISTU855 kombiniert ein 5,7-Zoll-TFT-Touchdisplay mit den Schnittstellen, die für die Integration in zahlreiche Automatisierungssysteme erforderlich sind. Die Kombination aus RS232C/RS485, Ethernet TCP/IP und zwei USB-Anschlüssen ermöglicht die Kommunikation mit SPS, Programmier-PCs und kompatiblen Peripheriegeräten.

Die QVGA-Auflösung von 320 x 240 Pixeln, 65.536 Farben und die Funktionen von Vijeo Designer ermöglichen die Entwicklung grafischer Oberflächen mit Tasten, Anzeigen, Alarmen, Rezepten und Kurven, die die Interaktion des Bedieners mit der Maschine erleichtern.

Vereinfachte Installation in Schaltschränken und Maschinen

Das Montagesystem über eine einfache 22-mm-Rundbohrung ist eines der wichtigsten Unterscheidungsmerkmale der Harmony STU. Es reduziert den Bearbeitungsaufwand an der Maschinen- oder Schaltschranktür und ermöglicht die einfache Trennung des Displaymoduls vom rückseitigen Elektronikmodul.

Mit 24 V DC-Versorgung, IP65-Frontschutz, integrierter industrieller Kommunikation und kompakten Abmessungen ist das HMISTU855 eine HMI-Lösung, die sich besonders für Maschinen und Automatisierungsschaltschränke eignet, die lokale Visualisierung und Steuerung ohne ein größeres Terminal benötigen.

Wichtig: Die Softwarekompatibilität und bestimmte Speicherwerte können je nach Generation des Rückmoduls des HMISTU855 variieren. Schneider Electric gibt an, dass Geräte nach März 2012 mit dem Rückmodul HMIS5T und dem Display HMIS85 ausgeliefert werden. Für den Austausch oder die Wartung älterer Geräte sollte stets die auf dem physischen Etikett des Rückmoduls angegebene Referenz und Version geprüft werden.
