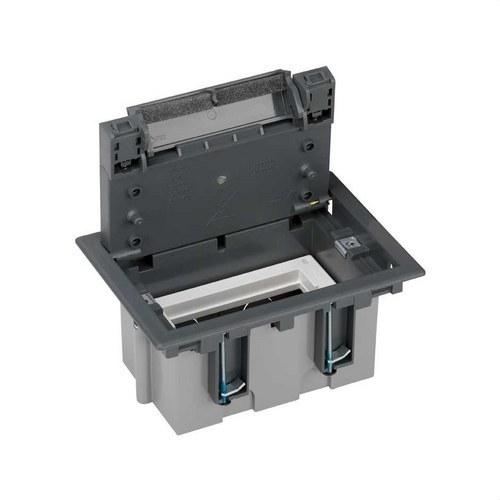

Verstellbare Bodendose für 2 Elemente in grauer Doppelbodeninstallation Simon 500 Cima

Die höhenverstellbare Bodendose für 2 Einheiten zur Installation in Doppelböden der Serie Simon 500 Cima ist eine professionelle Lösung, die entwickelt wurde, um elektrische und Kommunikationsanschlüsse direkt im Boden zu integrieren. Sie hält die Installation geschützt, zugänglich und perfekt in die Umgebung integriert. Ihr robustes Design und die graue Ausführung machen sie zur idealen Wahl für Büros, Technikräume, Besprechungsräume oder jede andere Installation mit Doppelboden.

Diese Bodendose wurde speziell für die Installation in Doppelböden entwickelt und ermöglicht die geordnete und sichere Unterbringung von Elektro- sowie Daten- und Sprachanschlüssen. Mit ihren Maßen von 132 x 187 x 92 mm und dem verstellbaren System lässt sie sich flexibel an verschiedene Installationsanforderungen anpassen und erleichtert die Montage.

Sie besteht aus Metallkomponenten mit selbstverlöschender, halogenfreier thermoplastischer Isolierung, was ein hohes Maß an Sicherheit bei der Installation gewährleistet. Dieses Material verhindert die Ausbreitung von Flammen im Brandfall und reduziert die Emission von giftigen Rauchgasen, was einen besseren Schutz für Personen und Einrichtungen bietet.

Die Bodendose zeichnet sich zudem durch ihre hohe mechanische Widerstandsfähigkeit aus, sie hält Belastungen bis zu 800 kg stand und bietet hervorragenden Schutz vor Stößen, Kratzern und anspruchsvollen Einsatzbedingungen. Darüber hinaus verhindert der Schutzgrad IP4X das Eindringen von Staub und kleinen Gegenständen, unterstützt durch den Einsatz von Schutzschaum.

Nach der Installation und Konfiguration kann sie optional mit einer bündigen Abdeckplatte (Referenz 52053101-035) kombiniert werden, wenn nicht derselbe Bodenbelag verwendet wird, um ein einheitliches und professionelles Erscheinungsbild zu gewährleisten.

Hauptmerkmale:

• Serie: Simon 500 Cima
• Produkttyp: Höhenverstellbare Bodendose
• Kapazität: 2 Einheiten
• Ausführung: Grau
• RAL-Farbe: 7011
• Material: Kunststoff mit Metallkomponenten und halogenfreier thermoplastischer Isolierung
• Abmessungen: 132 x 187 x 92 mm
• Tiefe: 92 mm
• Tiefenverstellbereich: 92 – 120 mm
• Einbauöffnung: 170 x 115 mm
• Maße der Klappabdeckung: 105 x 161 x 15 mm
• Rahmenüberstand über Bodenniveau: 3,2 mm
• Anzahl seitlicher Einführungen: 8
• Vorgestanzte Löcher Ø12,5 mm: 2
• Vorgestanzte Löcher Ø20 mm: 4
• Vorgestanzte Löcher Ø26 mm: 2
• Anzahl der Klemmenlöcher: 2
• Anzahl der Deckelöffnungspositionen: 2
• Schutzart: IP4X
• Schlagfestigkeitsklasse: IK08
• Maximale Belastung: 800 kg
• Maximale Betriebstemperatur: +90 ºC
• Hitzebeständigkeit: +125 ºC (gemäß IEC 60695-10-2)
• Glühdrahtprüfung: +850 ºC / 30 s (GWFI gemäß IEC 60695-2-11)
• Isolationswiderstand: >5 MΩ bei 500 V
• Durchschlagsfestigkeit: kein Durchschlag bei 2000 V, 50 Hz, 1 Minute
• Montagetemperaturbereich: -5 ºC bis +60 ºC
• Maximale Betriebstemperatur: +90 ºC
• Zertifizierung: CE

Kompatibilität:

• Simon 500 Cima Mechanismen
• Simon 27 Play Mechanismen mit speziellem Adapter
• Simon K45 Mechanismen mit speziellem Adapter

Lieferumfang:

• Bodendose
• Metalltrennwand
• Erdungskabel
• Befestigungsmaterial
• Montageanleitung

Installation: Das System wird mit Krallen auf der Doppelbodenplatte befestigt, die im Lieferumfang enthalten sind. Die Metalltrennwand sorgt für elektromagnetische Abschirmung der VDM-Verkabelung, wenn sie in den dafür vorgesehenen Bereichen installiert wird. Das Entfernen von Komponenten und das Abnehmen des Rahmens ist nur mit Werkzeug möglich, um die Sicherheit der Installation zu gewährleisten.

Wartung: Zur Pflege der Bodendose empfiehlt es sich, sie mit einem weichen, trockenen Tuch zu reinigen und auf abrasive oder chlorhaltige Reinigungsmittel zu verzichten.

Diese Art von Lösung ist besonders in Büros und professionellen Bereichen üblich, in denen Anschlüsse zugänglich, aber perfekt im Boden integriert sein müssen. Mit der Serie Simon 500 Cima erhalten Sie eine robuste, sichere und alltagstaugliche Installation.
