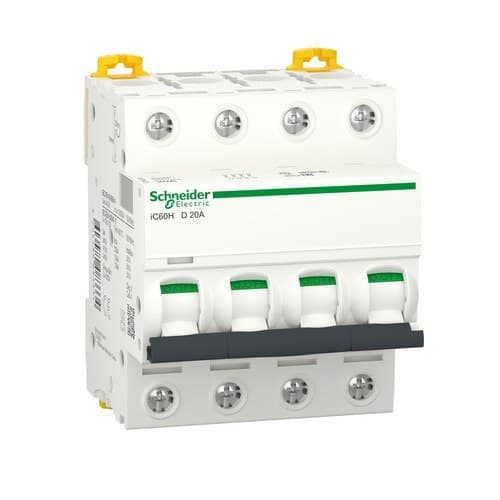

Leistungsschalter IC60H 4P 20A Charakteristik D

Technische Beschreibung

Schneider Electric Acti9 iC60H Leitungsschutzschalter, 4-polig, 20 A und Auslösecharakteristik D. Er ist für den Schutz von Stromkreisen mit hohen Einschaltströmen ausgelegt und bietet hohe Ausschaltleistung im modularen Format.

Anwendungen und Vorteile

Besonders geeignet für Leitungen mit induktiven Lasten oder anspruchsvollen Anläufen, wie Motoren, Transformatoren oder Geräte mit Einschaltspitzen.

Technische Merkmale

• Serie: Acti9 iC60H.
• Polzahl: 4P, mit 4 geschützten Polen.
• Nennstrom: 20 A.
• Auslösecharakteristik: D.
• Ausschaltvermögen: 10 kA gemäß IEC 60898-1 und 15 kA gemäß IEC 60947-2.
• Ausschaltvermögen bis zu 30 kA bei 220-240 V AC gemäß EN/IEC 60947-2.
• Isolationsspannung Ui: 500 V AC.
• Stoßspannungsfestigkeit Uimp: 6 kV.
• Begrenzungsklasse: 3.
• Kontaktstellungsanzeige und lokale Auslöseanzeige.

Installation

Die Auslösecharakteristik D sollte nur gewählt werden, wenn die Installation und der vorgeschaltete Schutz den erforderlichen Auslösestrom zulassen.
