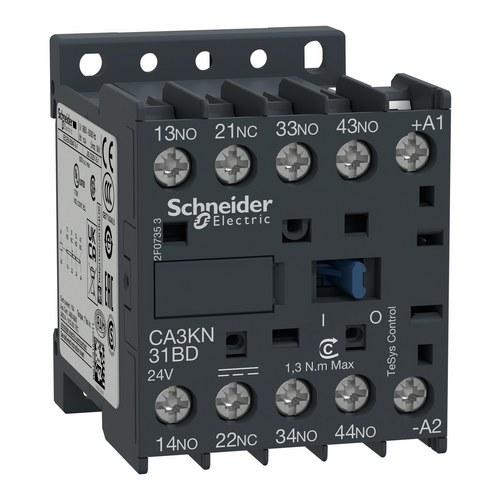

Hilfsschütz TeSys CA3K 3NO+1NC 24VDC

Der Hilfsschütz TeSys CA3KN31BD von Schneider Electric, Referenz CA3KN31BD, ist eine zuverlässige und vielseitige Lösung zur Steuerung elektromagnetischer Stromkreise in industriellen und kommerziellen Anwendungen. Mit einer Kontaktkonfiguration von 3 Öffnern (NO) und 1 Schließer (NC) ermöglicht dieses Schütz eine effiziente Schaltung in AC-15- und DC-13-Steuerkreisen mit einem Nennwärmestrom von bis zu 10A. Sein kompaktes Design mit einer Breite von 45 mm erleichtert die Integration in elektrische Schaltschränke und optimiert den verfügbaren Platz.

Der CA3KN31BD eignet sich zur Steuerung von Lasten in Anwendungen, die eine hohe Schalthäufigkeit erfordern, und unterstützt bis zu 10.000 Zyklen pro Stunde sowie eine mechanische Lebensdauer von 20 Millionen Zyklen. Die Steuerspule arbeitet mit 24V DC und bietet einen stabilen Betrieb ohne Anlaufstromverbrauch. Darüber hinaus kann das Gerät Spannungen von bis zu 690V standhalten und bietet einen hervorragenden Überspannungsschutz mit einer Isolationsspannung von 690V gemäß IEC 60947.

Die Montage des Schützes ist flexibel, da es auf einer 35 mm DIN-Schiene installiert oder mit Schrauben auf einer Platte befestigt werden kann, was die Verwendung in verschiedenen elektrischen Systemkonfigurationen erleichtert. Die Schraubklemmen ermöglichen den Anschluss von starren oder flexiblen Kabeln verschiedener Querschnitte mit einem Anziehmoment von 1,3 N·m und gewährleisten eine sichere und zuverlässige Verbindung.

Technische Merkmale:

• Kontaktkonfiguration: 3 Öffner (NO) + 1 Schließer (NC).
• Nennwärmestrom (Ith): 10A bei 50°C.
• Steuerspannung: 24V DC, geeignet für Gleichstromanwendungen.
• Einsatzkategorie: AC-15 (elektromagnetische Lasten) und DC-13.
• Nennisolationsspannung (Ui): 690V, mit einer Überspannungsfestigkeit von 4kV.
• Montage: Auf 35 mm DIN-Schiene oder durch Schraubbefestigung auf Platte.
• Klemmenanschluss: Kompatibel mit starren und flexiblen Kabeln verschiedener Querschnitte (0,34 mm² bis 4 mm²).
• Mechanische Lebensdauer: 20 Millionen Zyklen, ideal für Anwendungen mit hoher Schalthäufigkeit.
• Abmessungen: 58 mm Höhe, 45 mm Breite, 57 mm Tiefe.
• Gewicht: 0,225 kg, kompakt und einfach zu installieren.

Produktvorteile:

• Hohe Haltbarkeit und Zuverlässigkeit: Ausgelegt für bis zu 20 Millionen mechanische Zyklen, was eine lange Lebensdauer in anspruchsvollen Anwendungen gewährleistet.
• Vielseitigkeit bei der Installation: Kann auf DIN-Schiene montiert oder auf Platte befestigt werden, um sich an verschiedene elektrische Systemkonfigurationen anzupassen.
• Internationale Zertifizierungen: Entspricht IEC, UL, CSA, CCC und EAC Standards, was seinen Einsatz in globalen Anwendungen ermöglicht und die höchsten Qualitätsstandards erfüllt.
• Kompatibel mit verschiedenen Anschlusstypen: Die Schraubklemmen ermöglichen die Verwendung sowohl starrer als auch flexibler Kabel, was eine sichere und einfache Installation bietet.

Empfohlene Anwendungen:

Das Hilfsschütz TeSys CA3KN31BD ist ideal für Anwendungen in der Industrie, einschließlich Prozessautomatisierung, Motorsteuerung, Heizungs-, Lüftungs- und Klimaanlagen (HLK) und anderen Anwendungen, die eine zuverlässige Steuerung elektromagnetischer Lasten erfordern. Es ist geeignet für Steuerkreise, die sowohl mit Wechselstrom als auch mit Gleichstrom betrieben werden, was es zu einer vielseitigen Option für verschiedene Installationen macht.

Normkonformität:

Das Schütz erfüllt die Normen IEC/EN 60947-1, IEC/EN 60947-4-1, UL, CSA und andere internationale Zertifizierungen, was die Sicherheit und Zuverlässigkeit in der Anwendung garantiert. Darüber hinaus ist es ein Green Premium Produkt, das die RoHS- und REACh-Richtlinien erfüllt und somit sein Engagement für die Umwelt unterstreicht.

Mit dem TeSys CA3KN31BD von Schneider Electric erhalten Sie eine kompakte, robuste und effiziente Lösung zur Erfüllung der Steuerungsanforderungen in industriellen Anwendungen, unterstützt durch die Qualität und Zuverlässigkeit eines führenden Unternehmens im Elektrosektor.
