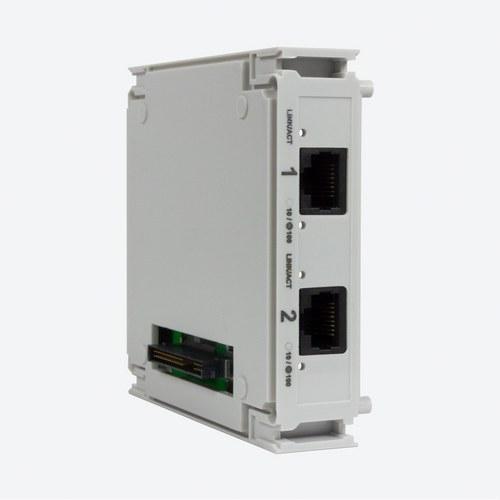

Erweiterungsmodul Circutor M-CVM-AB-Modbus-TCP (Switch)

Das Circutor M-CVM-AB-Modbus-TCP, Referenz M56E0A, ist ein Erweiterungsmodul, das Mess- und Steuersystemen eine Modbus TCP-Kommunikationsschnittstelle über Ethernet-Anschluss bietet. Dieses Gerät ermöglicht eine direkte Kommunikation mit SCADA-Systemen sowie die Kaskadenschaltung mehrerer Geräte dank seines integrierten Ethernet-Switches, wodurch der Bedarf an umfangreicher Verkabelung von zentralen Switches oder Routern reduziert wird.

Dieses Modul ist eine praktische und zuverlässige Lösung für industrielle Automatisierungsinfrastrukturen, Energiemonitoring und Steuerungsanwendungen und ermöglicht durch seine flexible Konnektivität eine einfache Integration verteilter Geräte. Die Schalttafelmontage und das kompakte Design von 90 × 90 × 90 mm erleichtern die Integration in Schaltschränke oder Technikpanels.

Empfohlene Anwendungen

• Integration von Messgeräten in Modbus TCP/IP-Netzwerke
• Energieüberwachung mit SCADA-Systemen
• Kaskadenschaltung von Geräten ohne zentralen Switch
• Automatisierung industrieller Prozesse mit dezentraler Steuerung

Technische Merkmale

• Kommunikationsprotokoll: Modbus/TCP (über Ethernet)
• Leistungsaufnahme: 2 W
• Versorgungsart: Gleichstrom
• Physische Schnittstelle: Ethernet mit integrierter Switch-Funktion
• Montage: Schalttafelmontage
• Schutzart: IP30

Mechanische Eigenschaften

• Gehäusematerial: Selbstverlöschender Kunststoff V0
• Abmessungen: 90 × 90 × 90 mm
• Nettogewicht: 0,12 kg
• Maximale Betriebshöhe: 2000 m

Umgebungsbedingungen

• Betriebstemperatur: von -10 °C bis +50 °C
• Lagerungstemperatur: von -20 °C bis +80 °C
• Relative Luftfeuchtigkeit: 5 % bis 95 % (nicht kondensierend)

Normen und Zertifizierungen

• Normen: IEC 61010, UNE-EN 61000-6-2, UNE-EN 61000-6-4, IEC 664, UNE-EN 55022
• Zertifizierungen: UL/CSA 61010-1 (3. Ausgabe)

Das Circutor M-CVM-AB-Modbus-TCP Modul ist eine effiziente und kompakte Lösung für die Integration in industrielle Netzwerke und bietet fortschrittliche Konnektivität sowie eine Vereinfachung der Verkabelung in Energieüberwachungs- oder automatisierten Steuerungsanlagen. Dank seines robusten Designs, des niedrigen Verbrauchs und der Kompatibilität mit internationalen Standards ist es ideal für technische und professionelle Umgebungen, die eine zuverlässige und stabile Kommunikation erfordern.
