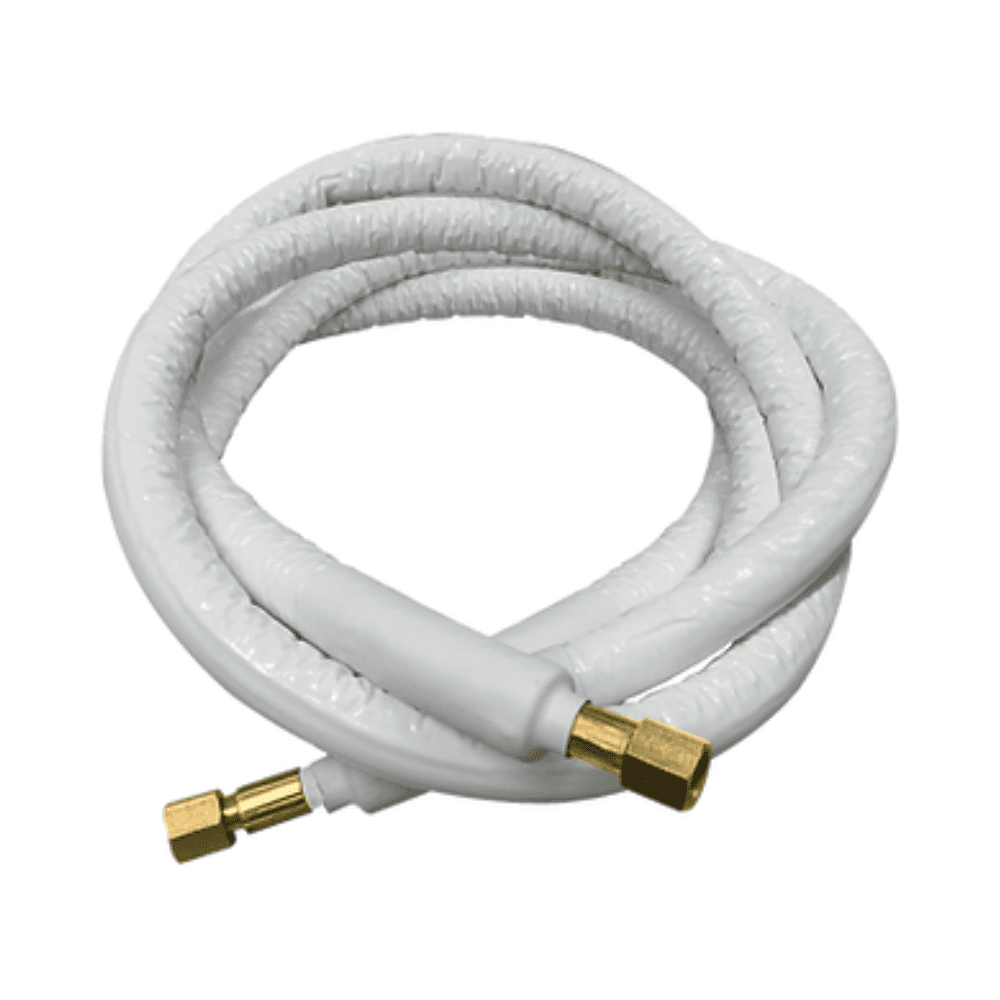

Kronos Pipe Flexibles Kälterohr-Set Ø 3/8" 5/8" – 6 Meter Rolle

Das flexible Kälterohr-Set Zimaklima Kronos Pipe 6005-3858 ist für die Herstellung von Kältemittelverbindungen zwischen Innen- und Außeneinheiten von Klimaanlagen mit Direktverdampfung konzipiert. Das Set enthält 2 Rollen à 6 Meter, eine mit 3/8 Zoll und eine mit 5/8 Zoll, und bietet damit die beiden erforderlichen Leitungen für zahlreiche Klimageräte.

Kronos Pipe zeichnet sich durch Flexibilität, Leichtigkeit und einfache Handhabung aus. Seine Struktur ermöglicht es, das Rohr an Kurven und Richtungsänderungen anzupassen, ohne Werkzeuge zum Formen zu benötigen, was insbesondere bei komplexen Leitungswegen, engen Durchführungen und schwer zugänglichen Bereichen die Arbeit erleichtert.

Kronos Pipe-Set 3/8 und 5/8 Zoll für Klimaanlagen

Die Referenz 6005-3858 gehört zum Kronos Pipe-System von Zimaklima und besteht aus:

• 1 Rolle Kronos Pipe-Rohr mit 3/8 Zoll und 6 Metern Länge.
• 1 Rolle Kronos Pipe-Rohr mit 5/8 Zoll und 6 Metern Länge.

Diese Kombination von Durchmessern kann in Klimageräten verwendet werden, deren Kältemittelanschlüsse Leitungen mit 3/8 und 5/8 Zoll erfordern. Vor der Montage müssen stets die vom Hersteller der Klimaanlage angegebenen Maße überprüft werden.

Flexibles Rohr, das die Montage erleichtert

Eine der Hauptmerkmale von Kronos Pipe ist seine Fähigkeit, sich an verschiedene Kurven und Winkel anzupassen. Im Gegensatz zu herkömmlichen starren Leitungen erleichtert seine flexible Konstruktion die Verlegung der Kältemittelleitung und ermöglicht es, den Verlauf des Rohrs während der Montage anzupassen.

Diese Eigenschaft ist besonders nützlich bei Installationen mit zahlreichen Richtungsänderungen, Durchführungen über Zwischendecken, Installationsschächten, Kanälen oder Bereichen, in denen der verfügbare Platz die Handhabung starrer Rohre erschwert.

Sein geringes Gewicht erleichtert zudem den Transport und die Handhabung des Materials während der Installation.

Kompatibel mit den Kältemitteln R32 und R410A

Das Kronos Pipe-System ist für Kältekreisläufe mit Direktverdampfung entwickelt und mit verschiedenen Kältemitteln kompatibel, die üblicherweise in Klima- und Kälteanlagen verwendet werden.

Laut technischer Dokumentation kann es mit folgenden Kältemitteln verwendet werden:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Es ist außerdem für den Transport von Kältemitteln sowohl im flüssigen als auch im gasförmigen Zustand ausgelegt, stets innerhalb der für das System festgelegten Druck- und Temperaturbedingungen.

Kronos Pipe ist nicht mit dem Kältemittel R22 kompatibel.

7-lagige Mehrschichtstruktur

Das Kronos Pipe-Rohr verwendet eine 7-lagige Mehrschichtstruktur, die Dichtheit, mechanische Festigkeit, Außenschutz und Wärmedämmung kombiniert.

Sein Aufbau besteht aus:

• Innenschicht aus langkettigem Polyamid.
• Schutzfolie aus vierlagigem Aluminium.
• Geflecht aus hochfesten synthetischen Fasern.
• Zwischenschicht aus Polymer mit hoher Barrierewirkung.
• Äußere Schicht, die widerstandsfähig gegen Verschleiß, UV-Strahlung und Abrieb ist.
• Dämmung aus geschlossenzelligem expandiertem Polyethylenschaum.
• Äußere Schutzfolie aus UV-beständigem Polyethylen.

Diese Zusammensetzung ermöglicht es, die Kältemittelführung und die Dämmung der Kälteleitung in einem einzigen System zu integrieren.

Integrierte Wärmedämmung

Die im Set enthaltenen Rohre verfügen über Dämmung aus geschlossenzelligem expandiertem Polyethylenschaum. Diese Dämmung hilft, den Wärmeaustausch zwischen dem Kältemittel und der Außenumgebung zu begrenzen und trägt zur Kontrolle von Kondensation bei.

Die äußere Schutzfolie bietet zudem Widerstand gegen UV-Strahlung, Verschleiß und Abrieb und schützt das Rohr während der Handhabung und Installation.

Betriebstemperatur von -30 bis 110 Grad Celsius

Kronos Pipe ist für einen breiten Temperaturbereich ausgelegt. Zimaklima gibt eine Betriebstemperatur zwischen -30 und 110 Grad Celsius an.

Das System kann außerdem kurzzeitige Spitzen von bis zu 130 Grad Celsius aushalten, stets nur intermittierend und innerhalb der vom Hersteller angegebenen Bedingungen.

Maximaler Betriebsdruck von 80 bar

Der von Zimaklima angegebene maximale Betriebsdruck für das Kronos Pipe-System beträgt 80 bar. Das Rohr wurde außerdem bis 100 bar geprüft und zertifiziert.

Diese Eigenschaften ermöglichen den Einsatz des Systems mit modernen Kältemitteln, die bei hohen Drücken arbeiten, wie R32 und R410A, wobei stets die Auslegungs- und Betriebsbedingungen des Klimageräts einzuhalten sind.

Eigenschaften des 3/8-Zoll-Rohrs

• Nennmaß: 3/8 Zoll.
• Nenndurchmesser innen: 8,4 Millimeter.
• Toleranz des Innendurchmessers: 0,1 Millimeter.
• Nenndurchmesser außen: 13 Millimeter.
• Toleranz des Außendurchmessers: 0,15 Millimeter.
• Mindestberstdruck: 400 bar.
• Prüfdruck: 100 bar.
• Längenänderung bei Betriebsdruck: plus/minus 1 Prozent.
• Mindestbiegeradius: 95 Millimeter.
• Ungefähres Gewicht: 125 Gramm pro Meter.

Eigenschaften des 5/8-Zoll-Rohrs

• Nennmaß: 5/8 Zoll.
• Nenndurchmesser innen: 13,8 Millimeter.
• Toleranz des Innendurchmessers: 0,1 Millimeter.
• Nenndurchmesser außen: 19,9 Millimeter.
• Toleranz des Außendurchmessers: 0,2 Millimeter.
• Mindestberstdruck: 200 bar.
• Prüfdruck: 100 bar.
• Längenänderung bei Betriebsdruck: plus/minus 1 Prozent.
• Mindestbiegeradius: 170 Millimeter.
• Ungefähres Gewicht: 190 Gramm pro Meter.

Für Direktverdampfungssysteme entwickelt

Kronos Pipe ist für die Verbindung zwischen Innen- und Außeneinheiten von Direktverdampfungssystemen vorgesehen. Seine Flexibilität erleichtert die Anpassung der Leitung an den erforderlichen Verlauf zwischen beiden Einheiten.

Die technische Dokumentation nennt als Referenznorm EN 1736:2008, die flexible Rohrkomponenten für Kälteanlagen und Wärmepumpen betrifft.

Wichtigste Merkmale des Zimaklima Kronos Pipe 6005-3858

• Marke: Zimaklima.
• Serie: Kronos Pipe.
• Referenz: 6005-3858.
• Produkttyp: isoliertes flexibles Kälterohr-Set.
• Inhalt: 2 Rohrrollen.
• Länge jeder Rolle: 6 Meter.
• Enthaltene Durchmesser: 3/8 und 5/8 Zoll.
• Anwendung: Kältemittelverbindung von Direktverdampfungssystemen.
• Kompatible Kältemittel: R32, R410A, R134a, R404a und R407c.
• Kompatibel mit R22: nein.
• Betriebstemperatur: zwischen -30 und 110 Grad Celsius.
• Maximale kurzzeitige Temperatur: 130 Grad Celsius.
• Maximaler Betriebsdruck: 80 bar.
• Prüfdruck: 100 bar.
• Konstruktion: 7-lagiges Mehrschichtrohr.
• Dämmung: geschlossenzelliger expandierter Polyethylenschaum.
• Außenschutz: beständig gegen UV-Strahlung, Verschleiß und Abrieb.
• Referenznorm: EN 1736:2008.

Flexibles Set für Kälteinstallationen mit 3/8 und 5/8 Zoll

Das Zimaklima Kronos Pipe 6005-3858 vereint in einem einzigen Set die Kältemittelleitungen mit 3/8 und 5/8 Zoll, jeweils mit 6 Metern Länge, und erleichtert so die Installation von Klimageräten, die mit diesen Maßen kompatibel sind.

Seine Mehrschichtstruktur, integrierte Dämmung, Flexibilität und Kompatibilität mit Kältemitteln wie R32 und R410A ermöglichen Kältemittelverläufe, die an den verfügbaren Raum angepasst sind, wobei stets die Anschlussvorgaben und Betriebsbedingungen des Geräteherstellers einzuhalten sind.
