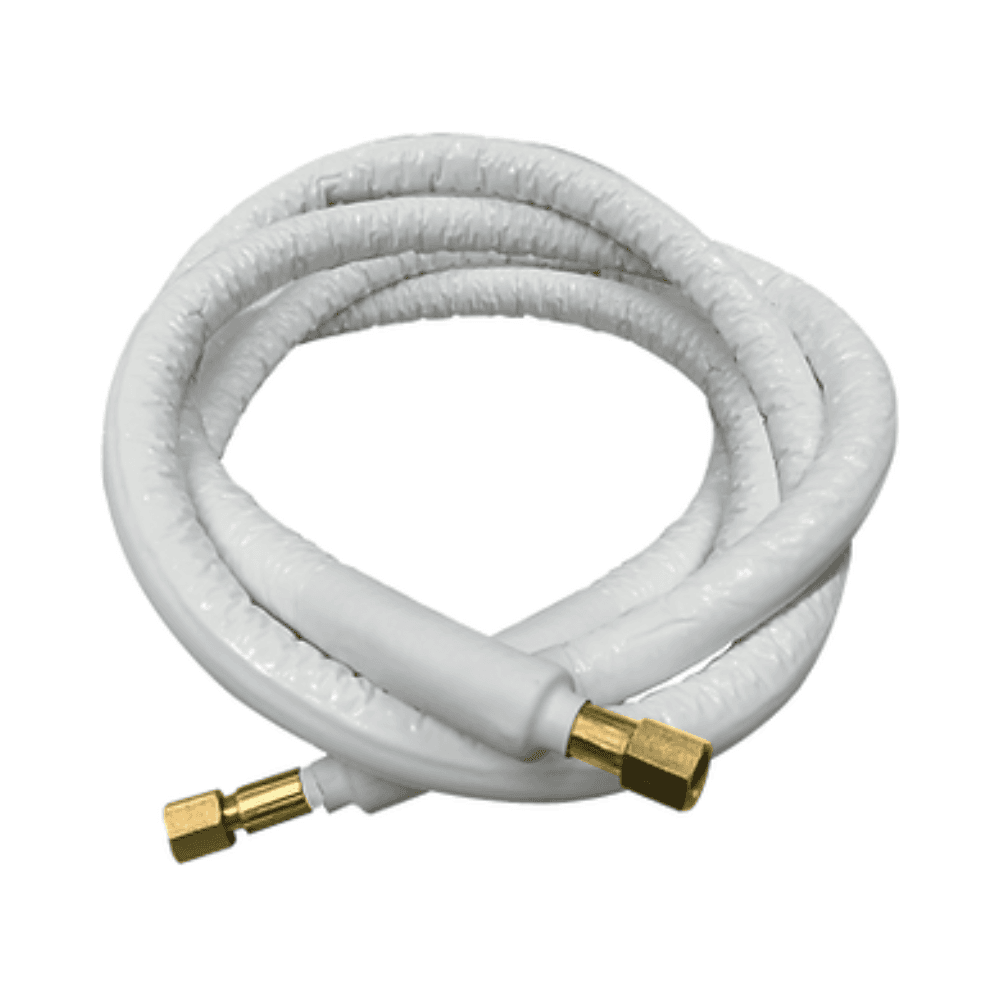

Kronos Pipe flexibles Kältemittelleitungs-Set Ø 1/4" 3/8" – 6 Meter Rolle

Das Frigorrohr-Set Zimaklima Kronos Pipe 6002-6000 ist für Verbindungen zwischen den Innen- und Außeneinheiten von Klimaanlagen und Direktverdampfungssystemen konzipiert. Es enthält 2 Rollen Rohrleitung à 6 Meter, eine mit einem Nennmaß von 1/4 Zoll und eine mit 3/8 Zoll.

Das Kronos Pipe System stellt eine flexible Alternative für die Kältemittelführung dar und zeichnet sich durch seine einfache Handhabung aus. Das Rohr kann sich an verschiedene Kurven und Winkel während der Installation anpassen, wodurch der Bedarf an Formarbeiten wie bei herkömmlichen starren Rohren reduziert wird.

Flexibles Rohr für Klimaanlageninstallationen

Das Hauptmerkmal des Kronos Pipe Systems ist seine Flexibilität. Seine mehrschichtige Konstruktion ermöglicht es, das Rohr während der Montage auszurichten und zu biegen, was den Verlauf zwischen Innen- und Außeneinheit der Klimaanlage erleichtert.

Diese Flexibilität ist besonders nützlich bei Installationen mit Richtungsänderungen, engen Durchgängen oder Verläufen, bei denen die Kältemittelleitung an den verfügbaren Platz angepasst werden muss.

Außerdem handelt es sich um eine leichte und einfach zu handhabende Rohrleitung, Eigenschaften, die sowohl den Transport als auch die Montagearbeiten auf der Baustelle vereinfachen.

Set mit 1/4- und 3/8-Zoll-Rohren

Die Referenz 6002-6000 besteht aus zwei Kältemittelleitungen mit jeweils 6 Metern Länge:

• 1 Rolle mit 6 Metern und einem Nennmaß von 1/4 Zoll.
• 1 Rolle mit 6 Metern und einem Nennmaß von 3/8 Zoll.

Diese Kombination von Durchmessern ist in zahlreichen Direktverdampfungs-Klimaanlagen üblich und ermöglicht es, in einem einzigen Set die beiden für den Kältemittelkreislauf zwischen den Geräteeinheiten erforderlichen Leitungen bereitzustellen, sofern die Maße mit den vom Hersteller des Klimasystems angegebenen Spezifikationen übereinstimmen.

Kompatibel mit den Kältemitteln R32, R410A, R134a, R404a und R407c

Das Kronos Pipe Rohr ist für den Anschluss von Direktverdampfungssystemen vorgesehen, die mit verschiedenen Kältemitteln arbeiten. Laut technischem Datenblatt ist es kompatibel mit:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Es kann auch für den Transport von Kältemittel sowohl im flüssigen als auch im gasförmigen Zustand innerhalb der für das System festgelegten Druck- und Temperaturbedingungen verwendet werden.

Kronos Pipe ist nicht mit dem Kältemittel R22 kompatibel.

7-lagige Mehrschichtkonstruktion

Das Kronos Pipe Rohr verwendet eine 7-lagige Struktur, die für mechanische Festigkeit, Dichtheit, Isolierung und Schutz unter den üblichen Bedingungen einer Kälteanlage ausgelegt ist.

Seine Zusammensetzung umfasst:

• Innenschicht aus langkettigem Polyamid.
• Schutzfolie aus vierlagigem Aluminium.
• Geflecht aus hochfesten synthetischen Fasern.
• Zwischenschicht aus Polymer mit hoher Barrierewirkung.
• Außenschicht, widerstandsfähig gegen Verschleiß, UV-Strahlung und Abrieb.
• Isolierung aus geschlossenzelligem expandiertem Polyethylenschaum.
• Äußere Schutzfolie aus UV-beständigem Polyethylen.

Diese Konstruktion ermöglicht es, dasselbe Rohr sowohl für die Kältemittelführung als auch für die erforderliche Isolierung der Kältemittelleitung zu verwenden.

Integrierte Isolierung

Die in diesem Set enthaltenen Rohre verfügen über eine Isolierummantelung aus geschlossenzelligem expandiertem Polyethylenschaum. Diese Schicht trägt dazu bei, den Wärmeaustausch mit der Umgebung zu begrenzen und hilft, die Kondensatbildung in der Installation zu kontrollieren.

Die Außenschicht bietet zudem Schutz vor UV-Strahlung, Verschleiß und Abrieb und unterstützt so den Schutz des Rohrs während der Installation und im Betrieb.

Betriebstemperatur und Druck

Das Kronos Pipe System ist für den Einsatz in einem breiten Bereich von Bedingungen in Kältekreisläufen ausgelegt. Sein Betriebstemperaturbereich liegt zwischen -30 und 110 Grad Celsius, mit kurzzeitigen Spitzen von bis zu 130 Grad Celsius.

Die technische Dokumentation nennt Einsatzbedingungen von bis zu 80 bar und gibt an, dass das System auf 100 bar geprüft wurde.

Technische Daten des 1/4-Zoll-Rohrs

• Nennmaß: 1/4 Zoll.
• Nenndurchmesser innen: 5,2 Millimeter.
• Nenndurchmesser außen: 9,5 Millimeter.
• Mindestbiegeradius: 65 Millimeter.
• Ungefähres Gewicht: 80 Gramm pro Meter.
• Längenänderung unter Betriebsdruck: etwa 1 Prozent.

Technische Daten des 3/8-Zoll-Rohrs

• Nennmaß: 3/8 Zoll.
• Nenndurchmesser innen: 8,4 Millimeter.
• Nenndurchmesser außen: 13 Millimeter.
• Mindestbiegeradius: 95 Millimeter.
• Ungefähres Gewicht: 125 Gramm pro Meter.
• Längenänderung unter Betriebsdruck: etwa 1 Prozent.

Geprüft für Kälteanwendungen

Kronos Pipe wurde speziell für Kälte- und Klimaanwendungen entwickelt und verfügt über Labortests, die sein Verhalten unter den für diese Art von Installationen typischen Druck-, Temperatur-, Permeabilitäts- und Betriebsbedingungen überprüfen.

Die technische Produktdokumentation nennt als Referenznorm EN 1736:2008, die flexible Rohrkomponenten für Kälteanlagen und Wärmepumpen betrifft.

Hauptmerkmale des Zimaklima Kronos Pipe 6002-6000

• Marke: Zimaklima.
• Serie: Kronos Pipe.
• Referenz: 6002-6000.
• Produkttyp: isoliertes flexibles Kälterohr-Set.
• Inhalt: 2 Rollen Rohrleitung.
• Länge jeder Rolle: 6 Meter.
• Enthaltene Durchmesser: 1/4 und 3/8 Zoll.
• Anwendung: Kältemittelverbindung zwischen Einheiten von Direktverdampfungssystemen.
• Kompatible Kältemittel: R32, R410A, R134a, R404a und R407c.
• Kompatibilität mit R22: nicht kompatibel.
• Temperaturbereich: von -30 bis 110 Grad Celsius.
• Maximale kurzzeitige Temperatur: 130 Grad Celsius.
• Betriebsdruck: bis zu 80 bar.
• Angegebener Prüfdruck: 100 bar.
• Struktur: 7-lagiges Mehrschichtrohr.
• Isolierung: geschlossenzelliger expandierter Polyethylenschaum.
• Außenschutz: widerstandsfähig gegen Verschleiß, Abrieb und UV-Strahlung.
• Referenznorm: EN 1736:2008.

Eine flexible Lösung für die Kältemittelverbindung

Das Zimaklima Kronos Pipe Set in 1/4 und 3/8 Zoll vereint in einem einzigen Set die beiden Rohrgrößen, die für zahlreiche Klimaanlageninstallationen benötigt werden, mit 6 Metern Länge pro Durchmesser.

Seine mehrschichtige Struktur, die integrierte Isolierung und die hohe Flexibilität ermöglichen eine einfachere Verlegung der Kältemittelleitung und passen sich während der Montage an Kurven und Richtungsänderungen an. Es ist eine Lösung, die besonders für Klimaanlagen mit modernen Kältemitteln wie R32 und R410A geeignet ist, wobei stets die vom Gerätehersteller angegebenen Durchmesser, Drücke und Bedingungen einzuhalten sind.
