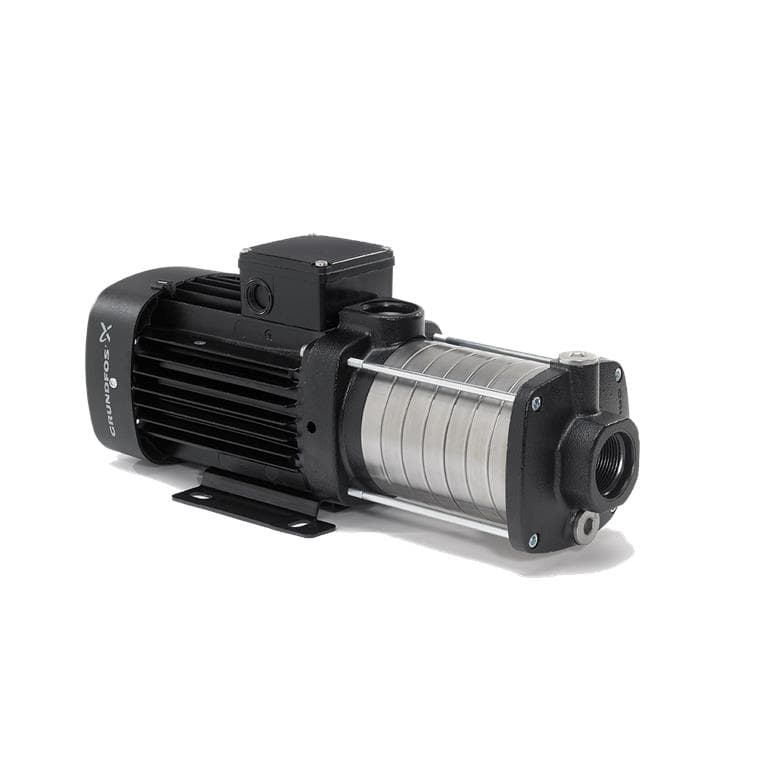

Mehrstufige Kreiselpumpe Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N

Die mehrstufige Kreiselpumpe Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N, Referenz 92880796, ist eine kompakte horizontale Pumpe zum Fördern und zur Druckerhöhung von Wasser. Sie verfügt über 5 Laufräder, liefert eine Nennfördermenge von 4,7 Kubikmetern pro Stunde und eine Nennförderhöhe von 38,61 Metern und kombiniert ein robustes Hydraulikgehäuse mit internen Komponenten aus Edelstahl.

Sie ist mit einem einphasigen asynchronen Motor mit 0,9 Kilowatt für eine Versorgungsspannung von 220 bis 230 Volt und 50 Hertz ausgestattet. Ihre horizontale Bauweise, axiale Ansaugung und radiale Druckseite ermöglichen den Einsatz in privaten, gewerblichen und industriellen Anlagen, in denen Wasser gefördert oder der verfügbare Druck erhöht werden muss.

Horizontale mehrstufige Kreiselpumpe Grundfos CM 5-5

Die Grundfos CM Baureihe besteht aus mehrstufigen Kreiselpumpen in kompakter Bauform. Bei der Referenz 92880796 tritt das Medium über einen axialen Sauganschluss ein und durchläuft nacheinander die verschiedenen hydraulischen Stufen, bevor es über einen radialen Druckanschluss austritt.

Das mehrstufige Design ermöglicht einen hohen Druck bei gleichzeitig kompakten Abmessungen und eignet sich daher für Anlagen, in denen eine moderate Fördermenge mit einer hohen Förderhöhe kombiniert werden muss.

Nennfördermenge von 4,7 Kubikmetern pro Stunde

Der für diese Pumpe angegebene Nennpunkt entspricht einer Fördermenge von 4,7 Kubikmetern pro Stunde und einer Förderhöhe von 38,61 Metern.

Die hydraulische Kennlinie der CM 5-5 ermöglicht eine Anpassung des Betriebs an unterschiedliche Kombinationen aus Fördermenge und Druck innerhalb ihres Arbeitsbereichs. Als Richtwert geben technische Fachhändler eine maximale Fördermenge von etwa 6,1 Kubikmetern pro Stunde und eine maximale Förderhöhe von rund 48 Metern an.

5 Stufen für höheren Druck

Die Pumpe verfügt über 5 in Reihe angeordnete Laufräder. Bei einer mehrstufigen Pumpe erhöht jede Stufe schrittweise den Druck des Mediums und ermöglicht so höhere Förderhöhen als eine einstufige Kreiselpumpe ähnlicher Größe normalerweise erreicht.

Diese Konfiguration eignet sich für Druckerhöhungs-, Verteil- und Wassertransferanwendungen, bei denen größere Höhenunterschiede oder hohe Druckverluste überwunden werden müssen.

Laufräder und hydraulische Komponenten aus Edelstahl

Die Laufräder bestehen aus Edelstahl EN 1.4301, entsprechend AISI 304. Die Welle und die Hydraulikkammern bestehen ebenfalls aus Edelstahl und bieten mechanische Festigkeit sowie Korrosionsbeständigkeit bei geeigneten Wasseranwendungen.

Die Saug- und Druckteile sind aus Gusseisen EN-GJL-200, entsprechend ASTM A48-25A, gefertigt und sorgen für eine robuste Konstruktion, die den Druckbedingungen der Anlage standhält.

Gleitringdichtung AVBE

Die Referenz 92880796 verwendet eine Gleitringdichtung mit dem Code AVBE. Es handelt sich um eine nicht ausgeglichene O-Ring-Dichtung, die speziell für diese Baureihe entwickelt wurde.

Die rotierende Dichtfläche besteht aus Aluminiumoxid bzw. Aluminiumoxidkeramik, während die stationäre Dichtfläche aus harzimprägniertem Kohlenstoffgraphit gefertigt ist. Die Sekundärdichtung besteht aus EPDM, einem Material, das besonders für Wasser- und Warmwasseranwendungen geeignet ist.

Grundfos gibt an, dass diese Materialkombination eine gute Dichtheit und Verschleißfestigkeit bei geeigneten Anwendungen bietet. EPDM ist nicht für das Fördern von Mineralölen geeignet.

Einphasiger 0,9-Kilowatt-Motor

Die Pumpe ist mit einem lüftergekühlten einphasigen Asynchronmotor mit einer nominalen Abgabeleistung P2 von 0,9 Kilowatt ausgestattet.

Die Nennversorgung beträgt 1 × 220-230 Volt bei 50 Hertz, wodurch diese Version besonders für Anlagen mit einphasiger Stromversorgung geeignet ist.

Motor mit Wirkungsgradklasse IE2

Der Motor weist eine Wirkungsgradklasse IE2 gemäß IEC 60034-30 auf und erfüllt die konstruktiven Anforderungen der für Motoren dieser Baureihe geltenden Normen.

Die Nenndrehzahl liegt ungefähr zwischen 2.790 und 2.810 Umdrehungen pro Minute, während die hydraulischen Daten der Pumpe auf Basis einer Drehzahl von 2.900 Umdrehungen pro Minute ermittelt wurden.

Schutzart IP55 und Isolationsklasse F

Der Motor verfügt über eine Schutzart IP55 und bietet damit Schutz gegen das Eindringen schädlicher Staubmengen sowie gegen Strahlwasser unter den für diese Klassifizierung festgelegten Bedingungen.

Die Isolationsklasse ist F und der Motor verfügt über einen thermischen Schutz PTO. Das Anschlusskabel ist nicht im Lieferumfang der Pumpe enthalten.

Nennstrom

Der von Grundfos angegebene Nennstrom liegt je nach Versorgungsspannung innerhalb des Nennbereichs von 220 bis 230 Volt zwischen 5,72 und 5,60 Ampere.

Der Anlaufstrom liegt ungefähr zwischen 400 und 440 Prozent des Nennstroms, ein Wert, der bei der korrekten Auslegung der elektrischen Schutz- und Schaltgeräte berücksichtigt werden sollte.

Maximaler Betriebsdruck von 10 bar

Die Grundfos CM 5-5 ist für einen maximalen Betriebsdruck von 10 bar innerhalb der vom Hersteller definierten Temperaturbedingungen ausgelegt.

Grundfos gibt konkret einen maximalen Druck von 10 bar bei 40 Grad Celsius an. Bei einer Mediumtemperatur von 90 Grad Celsius reduziert sich der zulässige Maximaldruck auf 6 bar.

Medientemperatur von -20 bis 90 Grad Celsius

Der Temperaturbereich des geförderten Mediums liegt zwischen -20 und 90 Grad Celsius. Dadurch kann die Pumpe sowohl mit Kalt- als auch mit Warmwasser innerhalb der vom Hersteller festgelegten Betriebs-, Druck- und Materialbedingungen eingesetzt werden.

Die technische Dokumentation bezieht sich bei den veröffentlichten Leistungsdaten auf Wasser bei 20 Grad Celsius und eine ungefähre Dichte von 998,2 Kilogramm pro Kubikmeter.

Umgebungstemperatur von -20 bis 55 Grad Celsius

Die Pumpe kann bei einer Umgebungstemperatur zwischen -20 und 55 Grad Celsius betrieben werden, sofern die für Motor und Installation erforderlichen Bedingungen hinsichtlich Einbau und Belüftung eingehalten werden.

Rp-Gewindeanschlüsse

Der hydraulische Anschluss erfolgt über Innengewinde für Whitworth-Rohrgewinde Rp gemäß ISO 7/1, wodurch sich die Pumpe problemlos in herkömmliche Gewindeinstallationen integrieren lässt.

• Sauganschluss: Rp 1 1/4 Zoll.
• Druckanschluss: Rp 1 Zoll.
• Saugkonfiguration: axial.
• Druckkonfiguration: radial.

Der unterschiedliche Durchmesser von Saug- und Druckanschluss ergibt sich aus dem spezifischen hydraulischen Design dieser CM 5-5 Version.

Kompakte Bauweise für enge Räume

Pumpe und Motor bilden eine kompakte Einheit auf kleinem Grundrahmen. Diese Bauweise vereinfacht die Installation und ermöglicht den Einbau in Technikräumen und Bereichen mit begrenzter Stellfläche.

Die Maßzeichnung der Referenz 92880796 weist eine Gesamtlänge von etwa 400 Millimetern aus. Vor der Installation sollte ausreichend Platz für die hydraulischen Anschlüsse, die Motorkühlung und spätere Wartungsarbeiten vorgesehen werden.

Wartungsfreundlich

Das Design der CM Baureihe ermöglicht den Zugang zu den hydraulischen Komponenten von der Pumpenseite aus. Kammern, Saug- und Druckseite werden durch vier Gewindestangen zusammengehalten.

Grundfos entwickelt diese Baureihe für einfache Servicearbeiten und bietet Ersatzteile sowie spezielle Kits für verschiedene Komponenten des Hydraulikteils an.

Geeignet für Trinkwasseranwendungen

Die zu dieser Referenz gehörende technische Dokumentation enthält die Zulassungen ACS und NSF61 für Trinkwasser sowie die allgemeinen Zertifizierungen CE, EAC und UKCA.

Die endgültige Eignung für Trinkwasser muss durch die Verwendung ebenfalls geeigneter Armaturen, Rohrleitungen und weiterer Komponenten sowie unter Einhaltung der für die Anlage geltenden Vorschriften sichergestellt werden.

Anwendungen der Grundfos CM 5-5 Pumpe

Dank ihrer mehrstufigen Bauweise und der Kombination aus Fördermenge und Druck kann die Grundfos CM 5-5 in verschiedenen Wasserförder- und Druckerhöhungsanlagen eingesetzt werden, die mit ihren Eigenschaften kompatibel sind.

• Druckerhöhung in Wasseranlagen.
• Wassertransfer und -verteilung.
• Versorgungssysteme.
• Gewerbliche und industrielle Anlagen.
• Geräte und Hilfssysteme, die Wasserförderung erfordern.
• Trinkwasseranwendungen, die mit ihren Zertifizierungen kompatibel sind.

Die Pumpe verfügt über keinen Frequenzumrichter und arbeitet daher in dieser Version mit fester Drehzahl, wenn sie direkt an die Stromversorgung angeschlossen wird.

Technische Merkmale der Grundfos CM 5-5 92880796

• Marke: Grundfos.
• Baureihe: CM.
• Referenz: 92880796.
• Modell: CM 5-5 A-R-A-E-AVBE C1-A-A-N.
• EAN: 5715120968516.
• Typ: horizontale mehrstufige Kreiselpumpe.
• Anzahl der Laufräder: 5.
• Referenzmedium: Wasser.
• Nennfördermenge: 4,7 Kubikmeter pro Stunde.
• Nennförderhöhe: 38,61 Meter.
• Maximale Fördermenge ca.: 6,1 Kubikmeter pro Stunde.
• Maximale Förderhöhe ca.: 48 Meter.
• Temperaturbereich des Mediums: zwischen -20 und 90 Grad Celsius.
• Maximaler Betriebsdruck: 10 bar.
• Maximaler Druck bei 40 Grad Celsius: 10 bar.
• Maximaler Druck bei 90 Grad Celsius: 6 bar.
• Umgebungstemperatur: zwischen -20 und 55 Grad Celsius.
• Hydraulikgehäuse: Gusseisen EN-GJL-200.
• Laufräder: Edelstahl AISI 304.
• Welle und Kammern: Edelstahl.
• Code der Gleitringdichtung: AVBE.
• Material der Sekundärdichtung: EPDM.
• Sauganschluss: Rp 1 1/4 Zoll.
• Druckanschluss: Rp 1 Zoll.
• Saugart: axial.
• Druckart: radial.
• Nennleistung des Motors P2: 0,9 Kilowatt.
• Versorgung: einphasig 220 bis 230 Volt.
• Frequenz: 50 Hertz.
• Nennstrom: zwischen 5,72 und 5,60 Ampere.
• Nenndrehzahl: zwischen 2.790 und 2.810 Umdrehungen pro Minute.
• Wirkungsgradklasse des Motors: IE2.
• Schutzart des Motors: IP55.
• Isolationsklasse: F.
• Integrierter thermischer Schutz: PTO.
• Frequenzumrichter: nicht enthalten.
• Elektrisches Kabel enthalten: nein.
• Mindestwirkungsgradindex MEI: gleich oder größer als 0,7.
• Nettogewicht: 15,8 Kilogramm.
• Bruttogewicht: 18,4 Kilogramm.
• Ungefähre Länge: 400 Millimeter.
• Zulassungen: CE, EAC und UKCA.
• Zulassungen für Trinkwasser: ACS und NSF61.
• Kennlinien-Toleranz: ISO 9906:2012 3B.

Kompakte mehrstufige Pumpe für Druckerhöhung und Wasserversorgung

Die Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N kombiniert 5 hydraulische Stufen, interne Komponenten aus Edelstahl und einen einphasigen 0,9-Kilowatt-Motor, um einen Nennpunkt von 4,7 Kubikmetern pro Stunde bei 38,61 Metern Förderhöhe zu erreichen.

Ihre kompakte Bauweise, der maximale Druck von 10 bar, die Gewindeanschlüsse, die Schutzart IP55 und die Zulassungen für Trinkwasser machen diese Pumpe zu einer vielseitigen Lösung für Verteil-, Transfer- und Druckerhöhungsanlagen, die eine zuverlässige horizontale Kreiselpumpe mit kompakten Abmessungen erfordern.
