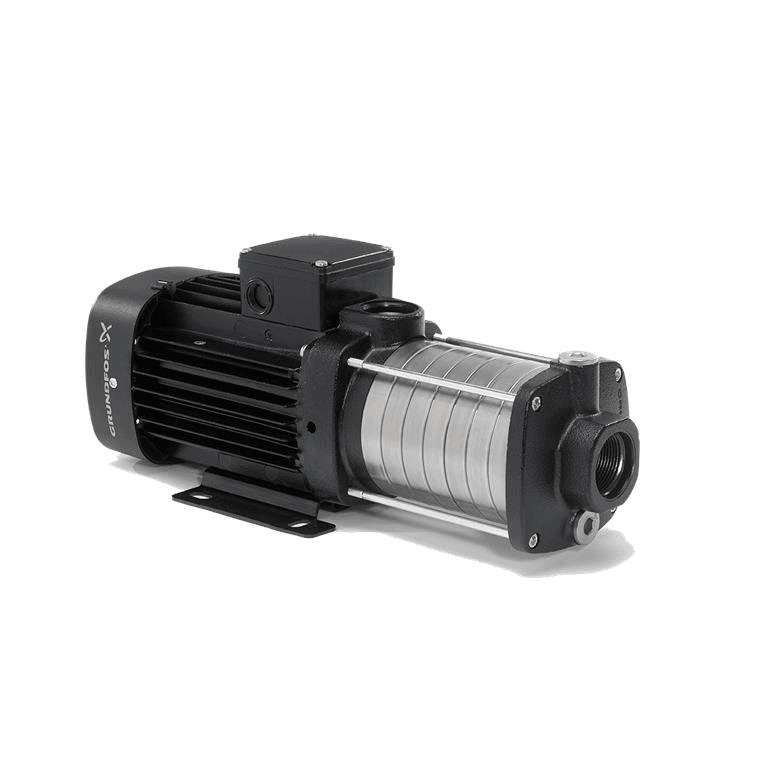

Mehrstufige Kreiselpumpe Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N

Die mehrstufige Kreiselpumpe Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N, Referenz 92880795, ist eine kompakte horizontale Pumpe für die Wasserförderung in Versorgungsanlagen, Druckerhöhungsanlagen, Heizungsanlagen, Wasseraufbereitung, Bewässerung und weiteren hydraulischen Anwendungen. Sie bietet einen Nennvolumenstrom von 4,7 Kubikmetern pro Stunde und eine Nennförderhöhe von 30,69 Metern.

Dieses Modell verfügt über 4 Laufräder und einen einphasigen Asynchronmotor mit 0,67 Kilowatt, ausgelegt für 220-230 Volt und 50 Hertz. Die Konstruktion kombiniert Laufräder, Kammern und Welle aus Edelstahl mit hydraulischen Ein- und Auslasskomponenten aus Gusseisen und bietet damit eine robuste Lösung für professionelle hydraulische Installationen.

Horizontale mehrstufige Kreiselpumpe Grundfos CM 5-4

Die Grundfos CM 5-4 gehört zur Familie der horizontalen mehrstufigen Kreiselpumpen CM. Ihre Ausführung nutzt einen axialen Sauganschluss und einen radialen Druckanschluss, wobei das Hydraulikaggregat direkt mit dem Motor gekoppelt ist.

Der Einsatz mehrerer Stufen ermöglicht eine hohe Förderhöhe bei kompakten Abmessungen und eignet sich besonders für Anlagen, in denen der Wasserdruck erhöht werden muss.

Nennvolumenstrom von 4,7 Kubikmetern pro Stunde

Der angegebene Nennpunkt für die Referenz 92880795 ist:

• Nennvolumenstrom: 4,7 Kubikmeter pro Stunde.
• Nennförderhöhe: 30,69 Meter.
• Anzahl der Laufräder: 4.
• Für die hydraulischen Daten verwendete Drehzahl: 2.900 Umdrehungen pro Minute.
• Kurventoleranz: ISO 9906:2012 Klasse 3B.

Der tatsächliche Volumenstrom und Druck hängen vom Betriebspunkt der Anlage, den Rohrleitungsverlusten und der geodätischen Höhe ab, die die Pumpe überwinden muss.

Einphasenmotor mit 0,67 Kilowatt

Die CM 5-4 92880795 verfügt über einen lüftergekühlten einphasigen Asynchronmotor mit Fußmontage.

• Nennleistung P2: 0,67 Kilowatt.
• Spannungsversorgung: 1 × 220-230 Volt.
• Frequenz: 50 Hertz.
• Nennstrom: ca. 4,30-4,15 Ampere.
• Nenndrehzahl: 2.810-2.830 Umdrehungen pro Minute.
• Motorwirkungsgradklasse: IE2.
• Schutzart: IP55.
• Isolationsklasse: F.
• Motorbaugröße: 80B.
• Servicefaktor: 1,00.

Diese Ausführung verfügt über keinen integrierten Frequenzumrichter und wird direkt an die entsprechende Stromversorgung angeschlossen.

Vier Stufen zur Druckerzeugung

Die Bezeichnung CM 5-4 kennzeichnet eine mehrstufige Pumpe mit 4 Laufrädern. Das Wasser durchläuft nacheinander die verschiedenen hydraulischen Stufen und erhöht dabei schrittweise seinen Druck, bevor es die Pumpe über den Druckanschluss verlässt.

Dieses Design eignet sich besonders für Systeme, die einen moderaten Volumenstrom mit einem höheren Förderdruck kombinieren müssen als ihn eine einstufige Kreiselpumpe normalerweise liefert.

Laufräder und innere Komponenten aus Edelstahl

Grundfos verwendet Edelstahl für die wichtigsten inneren hydraulischen Komponenten der Pumpe. Die Laufräder bestehen aus Edelstahl EN 1.4301 / AISI 304, während auch Welle und Kammern aus Edelstahl gefertigt sind.

• Laufräder: Edelstahl.
• Qualität der Laufräder: EN 1.4301 / AISI 304.
• Kammern: Edelstahl.
• Welle: Edelstahl.
• Hydraulikgehäuse: Gusseisen.
• Gusseisen: EN-GJL-200 / ASTM A48-25A.

Diese Kombination sorgt für eine widerstandsfähige Konstruktion, wobei Edelstahl in den inneren, direkt mit den Förderstufen verbundenen Bauteilen eingesetzt wird.

Mechanische Dichtung AVBE

Die Pumpe ist mit einer Grundfos-Mechanikdichtung mit dem Code AVBE ausgestattet. Es handelt sich um eine O-Ring-Dichtung, die speziell für diese Pumpenfamilie entwickelt wurde.

• Primärdichtung: AVBE.
• Dichtungscode: AVBE.

Die richtige Auswahl der mechanischen Dichtung ist wichtig, um die Kompatibilität mit dem Medium sowie den Temperatur- und Druckbedingungen der Anlage sicherzustellen.

Maximaler Betriebsdruck von 10 bar

Die CM 5-4 ist für einen maximalen Betriebsdruck von 10 bar ausgelegt, wobei die Grenzwerte von der Flüssigkeitstemperatur abhängen.

• Maximaler Betriebsdruck: 10 bar.
• Maximaler Druck bei 40 Grad Celsius: 10 bar.
• Maximaler Druck bei 90 Grad Celsius: 6 bar.

Der Gesamtdruck der Anlage muss sowohl den vorhandenen Druck auf der Saugseite als auch den von der Pumpe erzeugten Druck berücksichtigen.

Medientemperatur von -20 bis 90 Grad Celsius

Die Pumpe ist für den Betrieb mit Wasser in einem breiten Temperaturbereich ausgelegt:

• Angegebenes Fördermedium: Wasser.
• Minimale Medientemperatur: -20 Grad Celsius.
• Maximale Medientemperatur: 90 Grad Celsius.
• Für die hydraulischen Daten verwendete Temperatur: 20 Grad Celsius.
• Referenzdichte: 998,2 Kilogramm pro Kubikmeter.

Bei Medien mit anderen Eigenschaften als Wasser oder mit Zusätzen muss die Kompatibilität der Materialien und der mechanischen Dichtung vorab geprüft werden.

Umgebungstemperatur bis 55 Grad Celsius

Die Pumpe kann in Umgebungen mit Temperaturen zwischen -20 und 55 Grad Celsius installiert werden, sofern die für den Motor festgelegten Belüftungs- und Montagebedingungen eingehalten werden.

Rp-Gewindeanschlüsse

Der Anschluss an die Anlage erfolgt über Whitworth-Innengewinde Rp gemäß ISO 7/1.

• Anschlussart: Rp.
• Sauganschluss: Rp 1 1/4.
• Druckanschluss: Rp 1.
• Auslassposition: 12.
• Anschlusscode: R.

Die axiale Ansaugung und der radiale Auslass ermöglichen eine kompakte Integration der Pumpe und vereinfachen die übliche Rohrleitungsführung.

Geeignet für verschiedene hydraulische Anwendungen

Aufgrund ihrer hydraulischen und konstruktiven Eigenschaften kann die Grundfos CM 5-4 in verschiedenen Anlagen eingesetzt werden, in denen Wasser gefördert oder der Druck erhöht werden muss, darunter:

• Wasserversorgungs- und Verteilungssysteme.
• Druckerhöhungsanlagen.
• Heizungsanlagen.
• Wasseraufbereitung.
• Bewässerung.
• Fertigation und Dosieranwendungen in Verbindung mit hydraulischen Systemen.
• Wassertransfer in Industrieanlagen.

Der Betriebspunkt der Pumpe sollte stets anhand des erforderlichen Volumenstroms und der für die Anlage berechneten gesamten Förderhöhe gewählt werden.

Zulassungen für Trinkwasser

Das technische Datenblatt dieser Referenz nennt ACS- und NSF61-Zulassungen für Trinkwasser sowie die allgemeinen Zulassungen CE, EAC und UKCA.

• Zulassungen: CE, EAC und UKCA.
• Zulassungen für Trinkwasser: ACS und NSF61.

Diese Zertifizierungen sind besonders relevant, wenn die Pumpe in Anlagen eingesetzt wird, in denen das geförderte Wasser spezifische hygienische Anforderungen erfüllen muss.

Kompaktes Design für horizontale Installation

Die CM 5-4 ist für die horizontale Montage auf einem stabilen Fundament ausgelegt. Laut der zugehörigen Maßzeichnung für die Referenz 92880795 beträgt die Gesamtlänge des Aggregats ungefähr 362 Millimeter, bei einer maximalen Breite von etwa 158 Millimetern.

Bei der Installation sollte ausreichend Platz um den Motor herum vorgesehen werden, um die Kühlung zu gewährleisten und spätere Inspektions- und Wartungsarbeiten zu erleichtern.

Technische Merkmale der Grundfos CM 5-4 92880795

• Marke: Grundfos.
• Serie: CM.
• Referenz: 92880795.
• Modell: CM 5-4 A-R-A-E-AVBE C1-A-A-N.
• Typ: horizontale mehrstufige Kreiselpumpe.
• Anzahl der Stufen / Laufräder: 4.
• Nennvolumenstrom: 4,7 Kubikmeter pro Stunde.
• Nennförderhöhe: 30,69 Meter.
• Hydraulische Referenzdrehzahl: 2.900 Umdrehungen pro Minute.
• Nennleistung P2: 0,67 Kilowatt.
• Motor: einphasiger, lüftergekühlter Asynchronmotor.
• Spannung: 1 × 220-230 Volt.
• Frequenz: 50 Hertz.
• Nennstrom: 4,30-4,15 Ampere.
• Motorwirkungsgradklasse: IE2.
• Schutzart: IP55.
• Isolationsklasse: F.
• Integrierter Frequenzumrichter: nein.
• Mechanische Dichtung: AVBE.
• Laufräder: Edelstahl AISI 304.
• Hydraulikgehäuse: Gusseisen EN-GJL-200.
• Maximaler Betriebsdruck: 10 bar.
• Maximaler Druck bei 90 Grad Celsius: 6 bar.
• Medientemperaturbereich: von -20 bis 90 Grad Celsius.
• Umgebungstemperaturbereich: von -20 bis 55 Grad Celsius.
• Sauganschluss: Rp 1 1/4.
• Druckanschluss: Rp 1.
• Zulassungen für Trinkwasser: ACS und NSF61.
• Allgemeine Zulassungen: CE, EAC und UKCA.
• Kurventoleranz: ISO 9906:2012 Klasse 3B.
• Gesamtlänge ca.: 362 Millimeter.
• Nettogewicht: 14,5 Kilogramm.
• Bruttogewicht: 17 Kilogramm.

Kompakte mehrstufige Pumpe für Druckerhöhung und Wasserförderung

Die Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N 92880795 kombiniert einen Nennvolumenstrom von 4,7 Kubikmetern pro Stunde mit einer Nennförderhöhe von 30,69 Metern und einem einphasigen 0,67-Kilowatt-Motor und bietet damit eine kompakte Lösung für Anlagen, die Wasser fördern und den Druck erhöhen müssen.

Ihre vier Stufen, Laufräder aus Edelstahl, ein maximaler Druck von 10 bar, Schutzart IP55, Rp-Gewindeanschlüsse sowie ACS- und NSF61-Zulassungen ermöglichen den Einsatz in einer Vielzahl von hydraulischen Anlagen im privaten, gewerblichen und industriellen Bereich, stets innerhalb der von Grundfos angegebenen Betriebsbedingungen.
