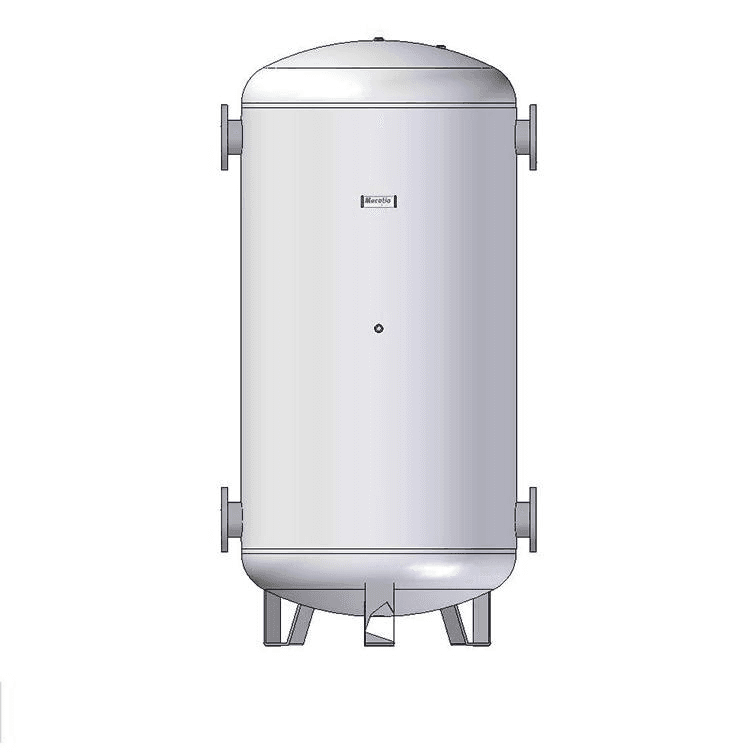

Bodenspeicherträgheitstank Mecalia DPAC/DI/MCL 150 Liter

Der Boden-Pufferspeicher Mecalia DPAC/DI/MCL mit 150 Litern, Referenz 06881, ist dafür ausgelegt, kaltes oder warmes Wasser aus dem Primärkreis in Heizungs- und Klimaanlagen zu speichern. Er besteht aus Kohlenstoffstahl, arbeitet mit einem maximalen Druck von 3 bar und einer Temperatur von bis zu 90 °C und eignet sich besonders für Systeme mit Wärmepumpe, Heizkessel, Solarenergie oder Kaltwassererzeugern.

Seine Funktion besteht darin, das hydraulische Volumen und die thermische Trägheit der Anlage zu erhöhen, den Betrieb des Wärmeerzeugers zu stabilisieren und thermische Energie vorübergehend zu speichern. Das 150-Liter-Modell ist für die vertikale Bodenaufstellung vorgesehen, verfügt über eine Isolierung aus eingespritztem, HCFC-freiem Hartschaum-Polyurethan und besitzt mehrere Anschlüsse zur Integration des Speichers in unterschiedliche hydraulische Systeme.

150-Liter-Pufferspeicher für Heizung und Klimatisierung

Der Mecalia DPAC/DI/MCL 150 ist für den Betrieb mit Wasser aus dem Primärkreis thermischer Anlagen vorgesehen. Er kann sowohl mit Warm- als auch mit Kaltwasser verwendet werden und ist daher für Heiz- und Kühlsysteme geeignet.

Zu den von Mecalia vorgesehenen Anwendungen gehören:

• Wärmepumpen und Aerothermie.
• Heizkessel.
• Heizungsanlagen.
• Klimaanlagen mit Kaltwassersatz.
• Solarthermieanlagen.

Nicht für Trinkwarmwasser geeignet

Mecalia weist ausdrücklich darauf hin, dass dieser Speicher nicht für Trinkwarmwasser geeignet ist. Er ist ausschließlich für geschlossene hydraulische Heiz- oder Klimakreisläufe bestimmt.

Aus diesem Grund darf er nicht als Trinkwasserspeicher oder zur direkten Speicherung von Warmwasser für den Verbrauch verwendet werden.

Aus Kohlenstoffstahl gefertigt

Der Behälter des Speichers ist aus Kohlenstoffstahl gefertigt, eine Lösung, die besonders für geschlossene Primärkreisläufe geeignet ist.

Da es sich um einen technischen Pufferspeicher und nicht um einen Trinkwasserspeicher handelt, benötigt er keine glasierte Innenbeschichtung, wie sie bei Speichern für die direkte Trinkwarmwasserspeicherung verwendet wird.

Maximaler Betriebsdruck von 3 bar

Der DPAC/DI/MCL 150 ist für einen maximalen Betriebsdruck von 3 bar ausgelegt.

Mecalia gibt an, dass stets die entsprechenden Sicherheitsventile mit der passenden Einstellung direkt am Speicher installiert werden müssen, unter Beachtung der geltenden Anweisungen und Vorschriften.

Maximale Temperatur von 90 °C

Die vom Hersteller angegebene maximale Betriebstemperatur beträgt 90 °C.

Dieser Bereich ermöglicht den Einsatz des Speichers sowohl in Heiz- als auch in Kühlkreisläufen, stets innerhalb der Betriebsgrenzen der übrigen Anlagenkomponenten.

Besonders nützlich mit Wärmepumpen

In Anlagen mit Wärmepumpe oder Aerothermie ermöglicht ein Pufferspeicher die Erhöhung des gesamten im Kreislauf verfügbaren Wasservolumens.

Bei korrekter Auslegung kann dieses zusätzliche Volumen dazu beitragen, Volumenströme und Temperaturen zu stabilisieren und zu kurze Start-Stopp-Zyklen des Wärmeerzeugers zu reduzieren.

Die erforderliche Kapazität muss entsprechend den Vorgaben des Wärmepumpenherstellers, der installierten Leistung, dem vorhandenen hydraulischen Volumen und dem Verteilungsschema bestimmt werden.

Geeignet für Heizen und Kühlen

Der Speicher kann kaltes oder warmes Wasser aus dem Primärkreis aufnehmen. Daher kann er auch in reversiblen Systemen eingesetzt werden, die im Winter heizen und im Sommer kühlen.

Mecalia sieht seinen Einsatz ausdrücklich in Klimaanlagen mit Kaltwassersätzen vor.

Wärmedämmung aus Polyurethan

Beim 150-Liter-Modell verwendet Mecalia eingespritzten, HCFC-freien Hartschaum-Polyurethan als Wärmedämmung.

Die äußere Oberfläche besteht aus Skay. Diese Dämmummantelung hilft, den Wärmeaustausch mit der Umgebung zu reduzieren, sowohl wenn der Speicher warmes Wasser enthält als auch wenn er in einem Kühlkreislauf arbeitet.

Vertikale Bodenaufstellung

Die Referenz 06881 ist speziell für die vertikale, bodenstehende Installation ausgelegt.

Die Außenabmessungen sind:

• Durchmesser: 500 mm.
• Höhe: 1.310 mm.

Dieses Format ermöglicht ein Puffervolumen von 150 Litern bei gleichzeitig relativ geringem Platzbedarf in Technikräumen und Anlagenräumen.

Gewicht von 56 kg

Der DPAC/DI/MCL 150 hat ein Leergewicht von etwa 56 kg.

Im gefüllten Zustand liegt das Gesamtgewicht deutlich höher, daher muss er auf einer stabilen, ebenen und ausreichend tragfähigen Fläche installiert werden.

Hydraulische Anschlüsse von 1½"

Der Speicher verfügt über acht Hauptanschlüsse mit Innengewinde von 1½", die auf unterschiedliche Höhen verteilt sind, um die Integration in verschiedene hydraulische Systeme zu erleichtern.

Laut der technischen Zeichnung von Mecalia sind diese Anschlüsse für folgende Funktionen vorgesehen:

• Vorlauf des Heizkreises.
• Rücklauf des Heizkreises.
• Vorlauf vom Wärmeerzeuger oder Heizkessel.
• Rücklauf zum Wärmeerzeuger oder Heizkessel.
• Entlüftung.
• Anschluss für elektrische Zusatzheizung.

Die verschiedenen Zu- und Abgänge auf unterschiedlichen Höhen bieten Flexibilität bei der Auslegung des Speichers entsprechend dem vom Installateur geplanten hydraulischen Schema.

Fünf 1/2"-Anschlüsse für Fühler

Zusätzlich zu den Hauptanschlüssen verfügt der Speicher über fünf 1/2"-Gewindeanschlüsse für Fühler.

Diese Anschlüsse ermöglichen die Platzierung von Temperatursensoren auf verschiedenen Höhen des Speichers, wenn die Regelung der Anlage dies erfordert.

Anschluss für elektrische Zusatzheizung

Die technische Zeichnung sieht einen speziellen Anschluss für eine elektrische Zusatzheizung vor.

Dieser Anschluss ermöglicht Konfigurationen, bei denen ein kompatibles Heizelement ergänzt werden muss. Das Vorhandensein des Anschlusses bedeutet nicht, dass die elektrische Heizung im Lieferumfang des Speichers enthalten ist.

Hilft, die thermische Trägheit des Systems zu erhöhen

Durch die zusätzliche hydraulische Kapazität von 150 Litern kann der Speicher vorübergehend thermische Energie speichern und schnelle Temperaturschwankungen zwischen Wärmeerzeuger und Verbrauchern abmildern.

Diese Eigenschaft ist besonders interessant in Anlagen mit geringem Wasservolumen, mehreren Kreisen, Zonenventilen oder Wärmeerzeugern, die ein Mindestvolumen für den ordnungsgemäßen Betrieb benötigen.

Technische Merkmale des Mecalia 06881

• Marke: Mecalia.
• Referenz: 06881.
• Modell: DPAC/DI/MCL 150.
• Typ: Pufferspeicher.
• Kapazität: 150 Liter.
• Anwendung: Heizung und Klimatisierung.
• Medium: kaltes oder warmes Wasser aus dem Primärkreis.
• Geeignet für Trinkwarmwasser: nein.
• Betriebsart: geschlossener Kreislauf.
• Material: Kohlenstoffstahl.
• Installation: vertikal, bodenstehend.
• Maximaler Betriebsdruck: 3 bar.
• Maximale Betriebstemperatur: 90 °C.
• Hauptanschlüsse: 1½" Innengewinde.
• Anzahl der Hauptanschlüsse: 8.
• Zusätzliche Fühleranschlüsse: 1/2".
• Anzahl der 1/2"-Anschlüsse: 5.
• Anschluss für Zusatzheizung: ja.
• Dämmung: eingespritzter Hartschaum-Polyurethan.
• HCFC-frei: ja.
• Außenfinish: Skay.
• Durchmesser: 500 mm.
• Höhe: 1.310 mm.
• Leergewicht: 56 kg.
• Kompatibel mit Wärmepumpe: ja.
• Kompatibel mit Heizkessel: ja.
• Kompatibel mit Solarenergie: ja.
• Für Kühlung geeignet: ja.

Mecalia-Pufferspeicher für Aerothermie und Klimatisierung

Der Mecalia DPAC/DI/MCL 150 bietet 150 Liter zusätzliches hydraulisches Volumen für Heiz- und Kühlanlagen und ist damit eine besonders nützliche Lösung für Systeme mit Aerothermie, Wärmepumpen, Heizkesseln und Solarenergie.

Seine Fertigung aus Kohlenstoffstahl, der maximale Druck von 3 bar, Temperaturen bis 90 °C, acht Hauptanschlüsse von 1½", mehrere Fühleranschlüsse und die Polyurethan-Isolierung erleichtern die Integration in professionelle thermische Anlagen, die die Trägheit des Kreislaufs erhöhen müssen.
