Galletti UTN 22A Kanal-Fan Coil mit 2 Rohren, 9,4 kW Kühlung / 8,7 kW Heizung

Der Galletti UTN 22A Kanal-Fancoil, Referenz UT22A0L00000N0A, ist ein kanalierbares hydronisches Terminalgerät mit hohem Druck, ausgelegt für 2-Rohr-Klimasysteme. Es verfügt über einen hocheffizienten Wärmetauscher, doppelseitig saugende Radialventilatoren und einen 3-stufigen Elektromotor, wodurch sich Luftvolumenstrom und verfügbarer Druck an die Anforderungen der Anlage anpassen lassen.

Sein Design ermöglicht die Installation sowohl in horizontaler als auch vertikaler Position und erleichtert die Integration in Zwischendecken, Technikräume und andere verdeckte Installationen. Das Modell UTN 22A liefert bis zu 2.222 m³/h Luftvolumenstrom und einen nutzbaren statischen Druck von bis zu 75 Pa an den derzeit von Galletti zertifizierten Nennpunkten.

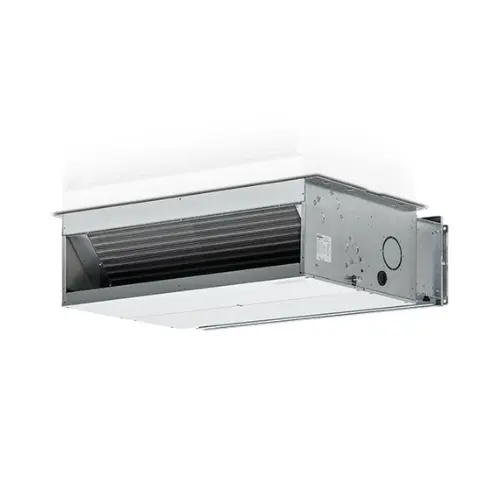

Kanal-Fancoil Galletti UTN 22A mit 2 Rohren

Die Konfiguration UT22A0L00000N0A entspricht einem Gerät für 2-Rohr-hydronische Anlagen, sodass ein einziger Hauptwärmetauscher je nach Temperatur des vom Erzeuger bereitgestellten Wassers abwechselnd für Kühlung oder Heizung verwendet wird.

Diese Art der Installation ist üblich bei:

• Luft-Wasser-Wärmepumpen.
• Wasserkühlern.
• Kesseln.
• Zentralen hydronischen Systemen.
• Wohn- und Gewerbe-Klimaanlagen.

22A-Version mit hoher Leistung

Im offiziellen Konfigurator von Galletti kennzeichnet der Buchstabe A die kanalierbare Hochleistungs-Version und unterscheidet sie von den Standard-D-Versionen derselben Baureihe.

Der Hauptwärmetauscher des UTN 22A besteht aus 4 Reihen Kupferrohren mit durch Aufweiten befestigten Aluminiumlamellen und bietet eine große Wärmeübertragungsfläche.

3-stufiger Motor

Der Konfigurationscode dieser Referenz enthält den Motortyp 0, den Galletti als 3-stufigen Elektromotor kennzeichnet.

Der Motor ist auf schwingungsdämpfenden Halterungen montiert, verfügt über einen Betriebskondensator und einen thermischen Wicklungsschutz und ist direkt mit dem Ventilatorensatz gekoppelt.

Die drei Geschwindigkeiten ermöglichen es, das Verhalten des Fancoils an den Wärmebedarf, den erforderlichen Luftvolumenstrom und die Druckverluste des Kanalnetzes anzupassen.

Luftvolumenstrom bis zu 2.222 m³/h

Für den UTN 22A zertifiziert Galletti folgende nominale Luftvolumenströme:

• Minimale Geschwindigkeit: 1.436 m³/h.
• Mittlere Geschwindigkeit: 1.819 m³/h.
• Maximale Geschwindigkeit: 2.222 m³/h.

Diese Leistung ermöglicht den Einsatz des Geräts in kanalisierten Anlagen, in denen ein beträchtliches Luftvolumen zu einem oder mehreren Ausblasgittern transportiert werden muss.

Nutzbarer statischer Druck bis zu 75 Pa

Der verfügbare Druck variiert je nach gewählter Geschwindigkeit:

• Minimale Geschwindigkeit: 31 Pa.
• Mittlere Geschwindigkeit: 50 Pa.
• Maximale Geschwindigkeit: 75 Pa.

Diese Werte ermöglichen die Auslegung des Kanalnetzes unter Berücksichtigung der Verluste durch gerade Strecken, Bögen, Gitter, Diffusoren, Filter und andere Luftverteilungselemente.

Obwohl die UTN-Baureihe insgesamt in bestimmten Konfigurationen höhere Drücke erreichen kann, müssen für den UTN 22A die spezifischen, für seine drei Nennstufen zertifizierten Werte von 31, 50 und 75 Pa verwendet werden.

Aktuelle Leistungen im Kühlbetrieb

In der aktuellen technischen Dokumentation von Galletti werden die Kühlleistungen des UTN 22A mit Wasser bei 7/12 °C und Eintrittsluft bei 27 °C Trocken- und 19 °C Feuchtkugeltemperatur gemäß EN 1397:2021 zertifiziert.

• Minimale Geschwindigkeit: 9,20 kW.
• Mittlere Geschwindigkeit: 11,2 kW.
• Maximale Geschwindigkeit: 13,1 kW.

Die entsprechende sensible Kühlleistung beträgt:

• Minimal: 6,76 kW.
• Mittel: 8,32 kW.
• Maximal: 9,85 kW.

Die in einer realen Anlage verfügbare Leistung variiert je nach Wasser- und Lufttemperaturen, hydraulischem Volumenstrom und gewählter Ventilatorstufe.

Aktuelle Leistungen im Heizbetrieb

Für den Heizbetrieb zertifiziert Galletti die Leistungen mit Wasser bei 45/40 °C und Eintrittsluft bei 20 °C:

• Minimale Geschwindigkeit: 9,73 kW.
• Mittlere Geschwindigkeit: 11,7 kW.
• Maximale Geschwindigkeit: 13,7 kW.

Diese Daten machen den UTN 22A besonders interessant für den Einsatz in hydronischen Niedertemperatur- und Mitteltemperatursystemen, einschließlich korrekt ausgelegter Anlagen mit Wärmepumpe.

Hydraulischer Volumenstrom im Kühlbetrieb

Unter den vom Hersteller verwendeten Nenn-Kühlbedingungen beträgt der erforderliche Wasservolumenstrom:

• Minimale Geschwindigkeit: 1.584 l/h.
• Mittlere Geschwindigkeit: 1.927 l/h.
• Maximale Geschwindigkeit: 2.249 l/h.

Die entsprechenden Druckverluste im Wärmetauscher betragen:

• Minimal: 12 kPa.
• Mittel: 17 kPa.
• Maximal: 22 kPa.

Hydraulischer Volumenstrom im Heizbetrieb

Mit Wasser bei 45/40 °C und Luft bei 20 °C gibt Galletti an:

• Wasservolumenstrom bei minimaler Geschwindigkeit: 1.676 l/h.
• Wasservolumenstrom bei mittlerer Geschwindigkeit: 2.020 l/h.
• Wasservolumenstrom bei maximaler Geschwindigkeit: 2.354 l/h.

Die hydraulischen Druckverluste betragen:

• Minimal: 10 kPa.
• Mittel: 14 kPa.
• Maximal: 19 kPa.

Hydraulische Anschlüsse 1"

Der UTN 22A verfügt über 1"-Hydraulikanschlüsse für den Hauptwärmetauscher.

Die konkrete Konfiguration UT22A0L00000N0A enthält die Anschlüsse des Hauptwärmetauschers auf der linken Seite, gemäß der von Galletti verwendeten Codierung.

Der Hersteller bietet verschiedene Konfigurationen der Baureihe mit reversiblen Anschlüssen an, bei einer konfigurierten Referenz muss jedoch die durch den Code festgelegte Anordnung eingehalten werden.

Ohne Zusatzwärmetauscher: 2-Rohr-Konfiguration

Die analysierte Referenz enthält keinen zweiten Wärmetauscher. Dies bestätigt die Ausführung für eine 2-Rohr-Installation.

In einem 2-Rohr-System wechselt der Hydraulikkreis je nach Jahreszeit oder allgemeinem Betriebsmodus der Anlage zwischen Kalt- und Warmwasser.

Ohne integriertes Hydraulikventil

Die Codierung dieser Referenz zeigt, dass das Ventil in der Werkskonfiguration nicht vorhanden ist.

Galletti bietet als Zubehör verschiedene 2- und 3-Wege-Ventilsets mit ON/OFF- oder modulierenden Stellantrieben an, die je nach Projekt ausgewählt werden können.

Daher ist ein hydraulisches Regelventil nicht als enthalten anzusehen, sofern es nicht ausdrücklich der Bestellung hinzugefügt wird.

Ohne integriertes Bedienfeld

Die Konfiguration UT22A0L00000N0A zeigt außerdem, dass das Gerät ohne integriertes Bedienfeld geliefert wird.

Galletti bietet eine breite Palette optionaler Regler, einschließlich elektromechanischer und elektronischer Mikroprozessorlösungen wie TED-, LED503-, MY COMFORT- und EVO-Systeme.

Die Auswahl der Regelung hängt von der vorgesehenen Anlagensteuerung und den verwendeten hydraulischen Zubehörteilen ab.

Ohne zusätzliche Fühler ab Werk

Die Referenz enthält in der Grundkonfiguration keine optionalen Fühler.

Wenn das Regelungssystem es erfordert, bietet Galletti Fühler für:

• Lufttemperatur.
• Wassertemperatur.
• Feuchtigkeit.
• Kombinationen mehrerer Sensoren.

Ohne Luftfilter serienmäßig

Der Buchstabe N im vollständigen Code kennzeichnet diese Konfiguration als ohne Filter.

Galletti bietet optionale Filtermodule an:

• Flacher G2-Filter.
• Gewellter G4-Filter.

Wenn die Anlage eine Ansaugfiltration benötigt, muss das entsprechende Modul als Zubehör ausgewählt werden.

Doppelseitig saugende Radialventilatoren

Die UTN-Baureihe verwendet doppelseitig saugende Radialventilatoren mit Schaufeln, die zur Reduzierung der Geräuschemissionen ausgelegt sind.

Die Baugruppen sind statisch und dynamisch ausgewuchtet, um die auf die Motorwelle übertragenen Kräfte zu begrenzen und Vibrationen während des Betriebs zu reduzieren.

Elektrische Leistungsaufnahme des Ventilators

Die vom Ventilatorensatz aufgenommene elektrische Leistung hängt von der gewählten Geschwindigkeit ab:

• Minimale Geschwindigkeit: 370 W.
• Mittlere Geschwindigkeit: 535 W.
• Maximale Geschwindigkeit: 750 W.

Die Nennstromversorgung der Baureihe beträgt 230 V einphasig, 50 Hz.

Akustische Daten

Galletti gibt für den UTN 22A eine gesamte Schallleistung von:

• Minimale Geschwindigkeit: 60 dB(A).
• Mittlere Geschwindigkeit: 67 dB(A).
• Maximale Geschwindigkeit: 74 dB(A).

Die abgestrahlte Schallleistung plus Ansaugung beträgt 58 / 65 / 72 dB(A), während die entsprechende Luftausblas-Schallleistung 57 / 64 / 71 dB(A) beträgt.

Die tatsächlich im Raum wahrgenommenen Werte hängen von der Kanalplanung, der Schalldämmung, den Gittern, der Zwischendecke und den baulichen Gegebenheiten des Gebäudes ab.

Horizontale oder vertikale Installation

Einer der Hauptvorteile der UTN-Serie ist ihre flexible Montage. Das Gerät kann sowohl in horizontaler als auch vertikaler Position installiert werden.

Das Kondensatauffang- und -ablaufsystem ist für beide Konfigurationen ausgelegt und erleichtert die Anpassung an Zwischendecken, Technikschächte und andere verdeckte Bereiche.

Konfigurierbare Luftansaugung

Die Ansaugposition kann während der Installation geändert werden, sodass der Luft-Rücklauf an die auf der Baustelle verfügbare Anordnung angepasst werden kann.

Diese Eigenschaft bietet mehr Flexibilität, wenn der Fancoil in beengten Räumen oder in bereits festgelegten Kanalnetzen integriert werden muss.

Vorbereitet für Außenluftzufuhr

Die Struktur enthält eine runde Vorstanzung Ø100 mm für die Zufuhr von Außenluft.

Dies ermöglicht die Einbindung von Frischluft in das Netz, wenn das Design des Lüftungs- und Klimasystems dies erfordert.

Kompatibel mit runden oder rechteckigen Kanälen

Die UTN-Baureihe kann mit Zubehör angeschlossen werden an:

• Rechteckige Kanäle.
• Flexible Rundkanäle Ø200 mm.

Galletti bietet spezielle Anschlussplatten und Zubehörteile, um den Übergang zwischen dem Gerät und den verschiedenen Luftverteilungssystemen zu erleichtern.

Isolierte Struktur aus verzinktem Stahl

Die tragende Struktur besteht aus verzinktem Stahlblech und ist innen mit geschlossenzelligem Material isoliert.

Diese Isolierung erfüllt eine doppelte Funktion:

• Reduzierung der Schallübertragung.
• Begrenzung der Kondensatbildung auf der Außenfläche.

Die Struktur verfügt außerdem über Paneele, die Inspektion und Wartung des Geräts erleichtern.

Kupfer-Aluminium-Wärmetauscher

Der Wärmetauscher besteht aus Kupferrohren und Aluminiumlamellen, die durch mechanisches Aufweiten verbunden sind.

Diese Konfiguration bietet eine große Austauschfläche zwischen dem Wasser des hydronischen Kreislaufs und der von den Ventilatoren geförderten Luft.

Abmessungen des UTN 22A

Das Modell 22A gehört zur Größenklasse UTN 22-40 und weist ungefähr folgende Maße auf:

• Gesamtbreite A: 1.174 mm.
• Maximale Tiefe: 718 mm.
• Höhe: 353 mm.
• Maß B: 1.127 mm.
• Maß C: 1.096 mm.
• Maß D: 1.066 mm.
• Gewicht: 67 kg.

Das Gerät benötigt außerdem ausreichende Freiräume für Anschlüsse, Wartung und Luftzirkulation gemäß der Maßzeichnung des Herstellers.

Kondensatabläufe

Das Gerät verfügt über Anschlüsse zur Kondensatableitung sowohl bei horizontaler als auch bei vertikaler Installation.

Für die Größenklasse UTN 22A gibt der Hersteller ein Maß von 17 mm im Zusammenhang mit den Kondensatablaufpunkten an.

Umfangreiches Galletti-Zubehörsortiment

Die UTN-Serie kann mit zahlreichen Zubehörteilen ergänzt werden, um den Fancoil an die Anforderungen des Projekts anzupassen:

• Ansaugmodule mit G2- oder G4-Filtern.
• Ansaug- und Ausblasgitter.
• Paneele für den Anschluss an rechteckige Kanäle.
• Paneele für flexible Rohre Ø200 mm.
• 90°-Anschlüsse.
• 2- und 3-Wege-Ventile.
• Elektronische und elektromechanische Regler.
• Zusätzliche Kondensatwannen.
• Kondensatpumpe.
• Klappen für Außenluftansaugung.
• Ausblas- und Ansaugmodule.

Diese Komponenten sind Zubehör und gelten nicht als im Lieferumfang der Referenz UT22A0L00000N0A enthalten, sofern nicht ausdrücklich angegeben.

Technische Merkmale des Galletti UT22A0L00000N0A

• Marke: Galletti.
• Baureihe: UTN.
• Modell: UTN 22A.
• Referenz: UT22A0L00000N0A.
• Typ: hydronischer Kanal-Fancoil.
• Hydraulische Konfiguration: 2 Rohre.
• Version: A, hohe Leistung.
• Motor: 3 Geschwindigkeiten.
• Versorgung: 230 V / 1 Phase / 50 Hz.
• Luftvolumenstrom: 1.436 / 1.819 / 2.222 m³/h.
• Nutzbarer statischer Druck: 31 / 50 / 75 Pa.
• Elektrische Leistungsaufnahme: 370 / 535 / 750 W.
• Aktuelle Kühlleistung: 9,20 / 11,2 / 13,1 kW.
• Sensible Kühlleistung: 6,76 / 8,32 / 9,85 kW.
• Aktuelle Heizleistung: 9,73 / 11,7 / 13,7 kW.
• Hauptwärmetauscher: 4 Reihen.
• Hydraulische Anschlüsse: 1".
• Anschlussseite: in dieser Konfiguration links.
• Regelventil enthalten: nein.
• Bedienfeld enthalten: nein.
• Optionale Fühler enthalten: nein.
• Filter enthalten: nein.
• Installation: horizontal oder vertikal.
• Ventilatoren: doppelseitig saugende Radialventilatoren.
• Struktur: isolierter verzinkter Stahl.
• Wärmetauscher: Kupferrohre und Aluminiumlamellen.
• Vorbereitung für Außenluft: Vorstanzung Ø100 mm.
• Gesamtschallleistung: 60 / 67 / 74 dB(A).
• Breite: 1.174 mm.
• Maximale Tiefe: 718 mm.
• Höhe: 353 mm.
• Gewicht: 67 kg.

Kanal-Fancoil mit hoher Kapazität und flexibler Montage

Der Galletti UTN 22A UT22A0L00000N0A kombiniert einen leistungsstarken hydronischen Wärmetauscher mit einem maximalen Luftvolumenstrom von 2.222 m³/h, bis zu 75 Pa verfügbarem Druck und einem 3-stufigen Motor und bietet damit eine flexible Lösung für kanalgeführte Klimaanlagen.

Die Möglichkeit der horizontalen oder vertikalen Montage, 1"-Hydraulikanschlüsse, die Vorbereitung für Außenluftzufuhr und das umfangreiche Zubehörsortiment erleichtern die Integration in große Wohnanlagen und gewerbliche Anwendungen.

Die konkrete Konfiguration wird für 2 Rohre, Anschlüsse links, ohne Ventil, ohne Regelung, ohne Fühler und ohne Filter geliefert, sodass der Installateur das Gerät mit den Zubehörteilen und dem Regelungssystem ergänzen kann, die am besten zum Projekt passen.
