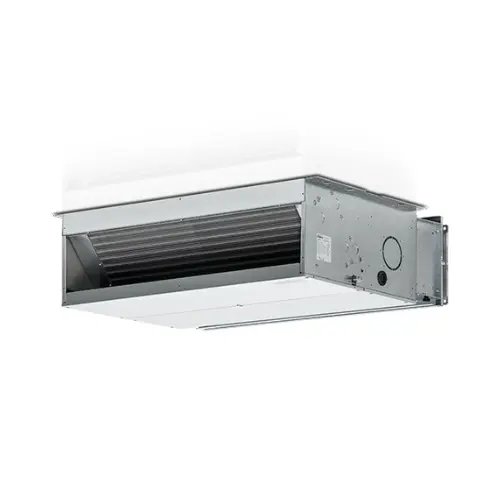

Galletti UTN 19A Kanal-Fan Coil mit 2 Rohren, 7,7 kW Kühlung / 7,5 kW Heizung

Der Galletti UTN 19A Kanal-Fancoil, Referenz UT19A0L00000N0A, ist ein leistungsstarkes kanalierbares hydronisches Terminalgerät für 2-Rohr-Anlagen. Er verfügt über einen 4-reihigen Wärmetauscher, doppelseitig saugende Radialventilatoren und einen 3-stufigen Elektromotor und liefert bis zu 1.577 m³/h Luftvolumenstrom sowie einen verfügbaren statischen Druck von bis zu 62 Pa.

Seine hohe Montagesflexibilität ermöglicht den Einbau sowohl in horizontaler als auch vertikaler Position und erleichtert die Integration in Zwischendecken, Technikräume und Kanalsysteme. Die konkrete Ausführung UT19A0L00000N0A verfügt über hydraulische Anschlüsse auf der linken Seite und wird ohne Zusatzregister, Ventil, Bedienfeld, Fühler oder Filter geliefert, sodass das Gerät mit den jeweils passenden Zubehörteilen projektspezifisch ergänzt werden kann.

Galletti UTN 19A Fancoil für 2-Rohr-Systeme

Der UTN 19A ist für hydronische Anlagen ausgelegt, bei denen das vom Erzeuger kommende Kalt- oder Warmwasser durch einen einzigen Hauptwärmetauscher zirkuliert.

In einer 2-Rohr-Anlage wird derselbe Wasserkreislauf je nach Saison und Vorlauftemperatur abwechselnd zum Kühlen oder Heizen genutzt.

Bei korrekter Auslegung kann er in Systeme wie folgende integriert werden:

• Luft-Wasser-Wärmepumpen.
• Wasserkühler.
• Kessel.
• Zentrale hydronische Systeme.
• Wohn- und Gewerbe-Klimaanlagen mit Kanalführung.

Hochleistungs-Version A

Innerhalb der Galletti-Nomenklatur kennzeichnet der Buchstabe A die kanalierbare Hochleistungs-Version.

Beim UTN 19A nutzt der Hauptwärmetauscher 4 Reihen mit Kupferrohren und Aluminiumlamellen, die durch mechanische Aufweitung befestigt sind, um eine große Wärmeübertragungsfläche zu erzielen.

3-stufiger Elektromotor

Der Konfigurationscode enthält einen Motor vom Typ 0, den Galletti als Elektromotor mit 3 Geschwindigkeiten kennzeichnet.

Der Motor ist auf vibrationsdämpfenden Halterungen montiert, verfügt über einen Dauerbetriebskondensator und einen thermischen Wicklungsschutz und ist direkt mit dem Radialventilatorblock gekoppelt.

Die verschiedenen Geschwindigkeiten ermöglichen es, Luftvolumenstrom, Heiz-/Kühlleistung, verfügbaren Druck und Geräuschemissionen gleichzeitig an die Anforderungen der Anlage anzupassen.

Luftvolumenstrom von bis zu 1.577 m³/h

Das aktuelle offizielle technische Datenblatt nennt für den Galletti UTN 19A folgende Nennluftmengen:

• Minimale Geschwindigkeit: 1.166 m³/h.
• Mittlere Geschwindigkeit: 1.500 m³/h.
• Maximale Geschwindigkeit: 1.577 m³/h.

Dieser Bereich ermöglicht die Anpassung an die Druckverluste der Kanäle und an das im klimatisierten Raum benötigte Luftvolumen.

Verfügbarer statischer Druck von bis zu 62 Pa

Auch der verfügbare Druck variiert je nach gewählter Geschwindigkeit:

• Minimale Geschwindigkeit: 38 Pa.
• Mittlere Geschwindigkeit: 50 Pa.
• Maximale Geschwindigkeit: 62 Pa.

Diese Werte sind für die korrekte Auslegung des Kanalsystems zu verwenden und berücksichtigen die Druckverluste durch Kanäle, Bögen, Übergänge, Filter, Gitter und Auslässe.

Aktuelle Kühlleistungen

Galletti veröffentlicht die aktuellen Kühlleistungen des UTN 19A mit Wasser 7/12 °C und Eintrittsluft bei 27 °C Trocken- und 19 °C Feuchtkugeltemperatur gemäß EN 1397:2021.

• Gesamtkühlleistung bei minimaler Geschwindigkeit: 7,34 kW.
• Gesamtkühlleistung bei mittlerer Geschwindigkeit: 9,17 kW.
• Gesamtkühlleistung bei maximaler Geschwindigkeit: 10,1 kW.

Die veröffentlichte sensible Kühlleistung beträgt:

• Minimale Geschwindigkeit: 5,43 kW.
• Mittlere Geschwindigkeit: 6,81 kW.
• Maximale Geschwindigkeit: 8,83 kW.

Die tatsächlichen Leistungen hängen von den Ein- und Austrittstemperaturen des Wassers, den Luftbedingungen, dem Wasservolumenstrom und der gewählten Geschwindigkeit ab.

Aktuelle Heizleistungen

Für den Heizbetrieb werden die offiziellen Daten mit Wasser 45/40 °C und Eintrittsluft bei 20 °C ermittelt.

• Heizleistung bei minimaler Geschwindigkeit: 7,94 kW.
• Heizleistung bei mittlerer Geschwindigkeit: 9,96 kW.
• Heizleistung bei maximaler Geschwindigkeit: 11,0 kW.

Diese Prüfbedingungen mit niedriger Wassertemperatur sind besonders relevant für moderne hydronische Anlagen, die über eine Wärmepumpe versorgt werden.

Wasservolumenstrom im Kühlbetrieb

Unter Nenn-Kühlbedingungen gibt Galletti an:

• Minimale Geschwindigkeit: 1.266 l/h.
• Mittlere Geschwindigkeit: 1.582 l/h.
• Maximale Geschwindigkeit: 1.749 l/h.

Die entsprechenden Druckverluste am Hauptwärmetauscher betragen:

• Minimal: 20 kPa.
• Mittel: 31 kPa.
• Maximal: 36 kPa.

Wasservolumenstrom im Heizbetrieb

Bei Wasser 45/40 °C lautet die offizielle Tabelle:

• Minimale Geschwindigkeit: 1.365 l/h.
• Mittlere Geschwindigkeit: 1.715 l/h.
• Maximale Geschwindigkeit: 1.857 l/h.

Die entsprechenden hydraulischen Druckverluste betragen:

• Minimal: 22 kPa.
• Mittel: 29 kPa.
• Maximal: 34 kPa.

Hydraulische Anschlüsse 3/4"

Der UTN 19A verwendet 3/4"-Hydraulikanschlüsse am Hauptwärmetauscher.

Die Referenz UT19A0L00000N0A umfasst speziell die Anschlüsse des Hauptwärmetauschers auf der linken Seite gemäß dem offiziellen Galletti-Konfigurator.

Der Wärmetauscher der Baureihe erlaubt je nach gewählter Konfiguration unterschiedliche Ausführungen, daher muss die zur konkreten Handelsreferenz passende Ausrichtung eingehalten werden.

Ausführung ohne Zusatzregister

Die Referenz enthält kein zweites Wärmetauscherregister und bestätigt damit die Ausführung für ein 2-Rohr-System.

In 4-Rohr-Anlagen verwendet Galletti ein zusätzliches unabhängiges Register, um gleichzeitig Kalt- und Warmwasserkreise bereitzustellen; diese Konfiguration entspricht nicht dieser Referenz.

Ohne werkseitiges Hydraulikventil

Die Codierung UT19A0L00000N0A zeigt an, dass das Regelventil im Grundlieferumfang nicht enthalten ist.

Galletti bietet als Zubehör 2- und 3-Wege-Ventile sowie druckunabhängige Ventile mit verschiedenen Stellantriebstypen an.

Das Ventil ist nicht als enthalten zu betrachten, sofern es nicht ausdrücklich der Bestellung hinzugefügt wird.

Ohne integriertes Bedienfeld

Die Ausführung wird ebenfalls ohne werkseitiges Bedienfeld geliefert.

Die UTN-Baureihe unterstützt verschiedene optionale Regelungslösungen, darunter:

• Elektromechanische Regler.
• Elektronische TED-Regler.
• LED503.
• MY COMFORT.
• EVO-Plattform.
• EVOBOARD-Karten.

So kann die Regelung entsprechend der hydraulischen Auslegung und dem Automatisierungssystem des Projekts ausgewählt werden.

Ohne serienmäßige Zusatzfühler

Der Referenzcode gibt ebenfalls an, dass keine zusätzlichen Fühler enthalten sind.

Galletti bietet optional Fühler für:

• Lufttemperatur.
• Wassertemperatur.
• Feuchte.
• Kombinationen aus Luft, Wasser und Feuchte.

Ohne Luftfilter im Lieferumfang

Der Buchstabe N im Konfigurator kennzeichnet diese Ausführung als ohne Filter.

Wenn das Projekt eine Filtration erfordert, bietet Galletti optionale Module an:

• Flacher Filter Klasse G2.
• Wellfilter Klasse G4.

Das Filtermodul muss als Zubehör ausgewählt und unter Berücksichtigung seines Druckverlusts ausgelegt werden.

Doppelseitig saugende Radialventilatoren

Der UTN verwendet doppelseitig saugende Radialventilatoren mit einer auf geringe Geräuschemissionen ausgelegten Konstruktion.

Die Ventilatoren sind statisch und dynamisch ausgewuchtet, um Vibrationen und auf die Motorwelle übertragene Belastungen zu minimieren.

Elektrische Leistungsaufnahme des Ventilators

Die aufgenommene elektrische Leistung variiert je nach Geschwindigkeit:

• Minimale Geschwindigkeit: 290 W.
• Mittlere Geschwindigkeit: 380 W.
• Maximale Geschwindigkeit: 505 W.

Die Nennstromversorgung beträgt 230 V einphasig bei 50 Hz.

Akustische Daten

Die zertifizierte gesamte Schallleistung des UTN 19A beträgt:

• Minimale Geschwindigkeit: 61 dB(A).
• Mittlere Geschwindigkeit: 67 dB(A).
• Maximale Geschwindigkeit: 71 dB(A).

Die Schallleistung für Ansaugung und Ausblasung beträgt 59 / 65 / 69 dB(A), während die dem Ausblas zugeordnete Schallleistung 57 / 63 / 68 dB(A) beträgt.

Der im Raum wahrgenommene Geräuschpegel hängt außerdem von der Kanalführung, der Zwischendecke, der Dämmung, den Gittern und den baulichen Eigenschaften der Anlage ab.

Horizontale oder vertikale Installation

Ein wesentlicher Vorteil der UTN-Baureihe ist die Möglichkeit der horizontalen oder vertikalen Montage.

Galletti integriert ein Kondensatablaufsystem, das für beide Ausrichtungen vorbereitet ist und die Einbindung des Fancoils sowohl in Zwischendecken als auch in vertikale technische Lösungen erleichtert.

Anpassbare Luftansaugung

Die Ansaugposition kann während der Installation geändert werden, was die Flexibilität beim Anschluss der Luft-Rückführung an die auf der Baustelle verfügbare Konfiguration erhöht.

Diese Eigenschaft erleichtert die Anpassung an bestehende Kanäle oder an Anlagen, bei denen der Technikraum besondere Einschränkungen vorgibt.

Vorbereitet für Außenluftzufuhr

Das Gehäuse verfügt über eine vorgestanzte runde Öffnung Ø100 mm für die Zufuhr von Außenluft.

Dies erleichtert den Anschluss einer Frischluftzufuhr, wenn das Gesamtkonzept des Lüftungs- und Klimasystems dies vorsieht.

Kompatibel mit rechteckigen und flexiblen Kanälen

Die Baureihe kann mit Zubehör angeschlossen werden an:

• Rechteckige Kanäle.
• Flexible runde Kanäle Ø200 mm.

Galletti bietet Anschlussplatten, Plenums, Formstücke und weiteres Zubehör an, um den Fancoil an unterschiedliche Luftverteilungssysteme anzupassen.

Isolierte Struktur aus verzinktem Stahl

Die tragende Struktur besteht aus verzinktem Stahlblech und verfügt über eine innere Isolierung aus geschlossenzelligem Material mit thermoakustischen Eigenschaften.

Die Isolierung trägt dazu bei, die Schallübertragung zu reduzieren und Kondensatbildung auf den äußeren Oberflächen des Geräts zu begrenzen.

Kupfer-Aluminium-Wärmetauscher

Der Hauptwärmetauscher besteht aus Kupferrohren und Aluminiumlamellen, die durch Aufweiten befestigt sind.

Die 4-reihige Ausführung des Modells 19A bietet eine große Austauschfläche für den Betrieb sowohl im Kühl- als auch im Heizbetrieb mit Wasser.

Abmessungen und Gewicht des UTN 19A

Die offizielle Maßzeichnung fasst die Modelle 16D, 16A und 19A in demselben Gehäuse zusammen.

• Abmessung A: 1.174 mm.
• Abmessung B: 1.127 mm.
• Abmessung C: 1.096 mm.
• Abmessung D: 1.066 mm.
• Maximal in der Zeichnung angegebene Tiefe: 559 mm.
• Höhe: 280 mm.
• Gewicht: 49 kg.
• Kondensatablauf horizontal: 17 mm.
• Kondensatablauf vertikal: 17 mm.

Die Abmessungen A, B, C und D beziehen sich auf spezifische Maße der technischen Zeichnung und sind zusammen mit der Galletti-Zeichnung zur Festlegung von Befestigungen, Kanälen und Servicebereichen zu verwenden.

Verfügbare Zubehörteile für die UTN-Baureihe

Galletti bietet zahlreiche Zubehörteile an, um den Fancoil an jedes Projekt anzupassen:

• Ansaugmodule mit Filtern G2 und G4.
• Ansaug- und Ausblasgitter.
• Paneele für den Anschluss an rechteckige Kanäle.
• Anschlüsse für flexible Kanäle Ø200 mm.
• 90°-Formstücke.
• 2- und 3-Wege-Ventile.
• Druckunabhängige Ventile.
• Elektronische und elektromechanische Regler.
• Luft-, Wasser- und Feuchtefühler.
• Zusätzliche Kondensatwannen.
• Kondensatpumpen-Kit.
• Elektrischer Zusatzheizwiderstand.
• Klappe für Außenluftansaugung.

Diese Elemente sind optional und dürfen nicht als im Lieferumfang der Referenz UT19A0L00000N0A enthalten betrachtet werden, sofern dies nicht ausdrücklich in der Bestellung angegeben ist.

Technische Merkmale des Galletti UT19A0L00000N0A

• Marke: Galletti.
• Baureihe: UTN.
• Modell: UTN 19A.
• Referenz: UT19A0L00000N0A.
• Typ: kanalierbarer hydronischer Fancoil.
• Hydraulische Konfiguration: 2 Rohre.
• Version: A, Hochleistung.
• Motor: 3 Geschwindigkeiten.
• Versorgung: 230 V / 1 Phase / 50 Hz.
• Luftvolumenstrom: 1.166 / 1.500 / 1.577 m³/h.
• Verfügbarer statischer Druck: 38 / 50 / 62 Pa.
• Elektrische Leistungsaufnahme: 290 / 380 / 505 W.
• Aktuelle Gesamtkühlleistung: 7,34 / 9,17 / 10,1 kW.
• Sensible Kühlleistung: 5,43 / 6,81 / 8,83 kW.
• Aktuelle Heizleistung: 7,94 / 9,96 / 11,0 kW.
• Hauptwärmetauscher: 4 Reihen.
• Wärmetauscher-Material: Kupferrohre und Aluminiumlamellen.
• Hydraulische Anschlüsse: 3/4".
• Anschlussseite: links.
• Ventil enthalten: nein.
• Bedienfeld enthalten: nein.
• Optionale Fühler enthalten: nein.
• Filter enthalten: nein.
• Installation: horizontal oder vertikal.
• Ventilatoren: doppelseitig saugende Radialventilatoren.
• Vorbereitung für Außenluft: Ø100 mm.
• Gesamtschallleistung: 61 / 67 / 71 dB(A).
• Abmessung A: 1.174 mm.
• Maximal angegebene Tiefe: 559 mm.
• Höhe: 280 mm.
• Gewicht: 49 kg.

Hochleistungs-Kanal-Fancoil mit flexibler Montage

Der Galletti UTN 19A UT19A0L00000N0A kombiniert einen 4-reihigen Wärmetauscher mit bis zu 1.577 m³/h Luftvolumenstrom und 62 Pa verfügbarem Druck und bietet damit eine kanalierbare Lösung für hydronische 2-Rohr-Anlagen.

Die Möglichkeit der horizontalen oder vertikalen Montage, die linken Anschlüsse, die Vorbereitung für Außenluftzufuhr und die breite Zubehörpalette ermöglichen die Anpassung an Wohn- und Gewerbeprojekte mit unterschiedlichen Anforderungen an Verteilung und Regelung.

Die Ausführung wird ohne Ventil, Regelung, Fühler oder Filter geliefert, sodass der Fachmann diese Elemente je nach Eigenschaften des Hydraulik- und Regelungssystems separat auswählen kann.
