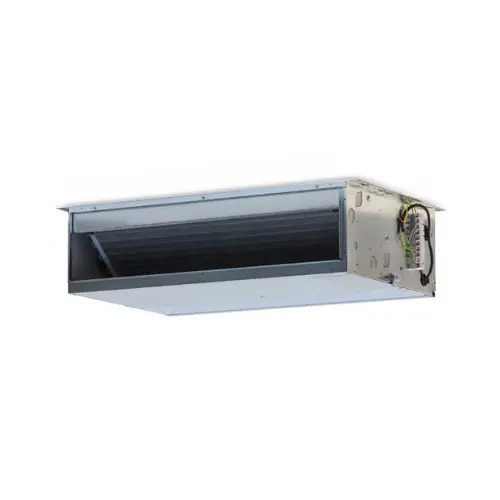

Galletti DUCTIMAX 34D Kanal-Fan-Coil mit mittlerem Druck, 7 Geschwindigkeiten

Der Galletti DUCTIMAX 34D Kanal-Fancoil, Referenz DM34D1L0000030B, ist ein hydronisches Mittel-Druck-Endgerät für verdeckte Installationen in abgehängten Decken und die Luftverteilung über Kanäle. Er ist mit einem mehrstufigen Motor mit bis zu 7 Geschwindigkeiten, einem 4-reihigen Hauptregister und doppelseitig saugenden Radialventilatoren ausgestattet und bietet eine kompakte Lösung für wasserbasierte Klimatisierung in Wohngebäuden, Büros und Anwendungen im tertiären Sektor.

In der 2-Rohr-Konfiguration liefert der DUCTIMAX 34 einen zertifizierten Luftvolumenstrom von bis zu 402 m³/h, einen maximal verfügbaren statischen Druck von 63 Pa und eine Kühlleistung von bis zu 2,96 kW unter den nominalen Galletti-Prüfbedingungen. Seine geringe Bauhöhe von ca. 250 mm erleichtert die Integration in abgehängte Decken mit begrenztem Platzangebot.

Kanalisierbares Fancoil Galletti DUCTIMAX 34D

DUCTIMAX ist die von Galletti speziell für kanalgeführte Mittel-Druck-Installationen entwickelte Baureihe, bei der kompakte Abmessungen und Flexibilität zur Anpassung des Ventilatorbetriebs an die tatsächlichen Anforderungen des Kanalsystems im Vordergrund stehen.

Die Serie kombiniert eine kompakte Bauweise mit Kupfer-Aluminium-Wärmetauschern und Radialventilatoren und ermöglicht so eine diskrete Verteilung der konditionierten Luft über weit entfernte Gitter oder Diffusoren.

Mehrstufiger Motor mit bis zu 7 Geschwindigkeiten

Die Referenz DM34D1L0000030B umfasst die kommerzielle Ausführung mit 7 Geschwindigkeiten.

Der Elektromotor ist ein einphasiger Asynchronmotor mit Dauerbetriebskondensator, Thermoschutz und Montage auf antivibrationsgedämpften Halterungen. Die Verfügbarkeit verschiedener Geschwindigkeiten ermöglicht die Anpassung von Volumenstrom, Druck und Geräuschpegel an die Eigenschaften der Installation.

Für die zertifizierten Nennleistungen des Modells DUCTIMAX 34 verwendet Galletti als Referenzpunkte die Geschwindigkeiten 1, 6 und 7, die den veröffentlichten Minimal-, Mittel- und Maximalwerten entsprechen.

Luftvolumenstrom von bis zu 402 m³/h

Die zertifizierten nominalen Luftvolumenströme für den DUCTIMAX 34 sind:

• Minimale Geschwindigkeit: 195 m³/h.
• Mittlere Geschwindigkeit: 360 m³/h.
• Maximale Geschwindigkeit: 402 m³/h.

Die Wahl der Geschwindigkeit ermöglicht es, das geförderte Luftvolumen mit dem in den Kanälen erforderlichen Druck und dem in jedem Projekt geforderten Geräuschpegel in Einklang zu bringen.

Verfügbarer Druck von bis zu 63 Pa

Der DUCTIMAX 34 ist für Mittel-Druck-Installationen ausgelegt und bietet je nach gewählter Geschwindigkeit unterschiedliche statische Druckniveaus:

• Minimale Geschwindigkeit: 19 Pa.
• Mittlere Geschwindigkeit: 50 Pa.
• Maximale Geschwindigkeit: 63 Pa.

Diese Werte sind bei der Auslegung des Kanalsystems zu berücksichtigen, unter Einbeziehung der Druckverluste durch Kanäle, Bögen, Übergänge, Gitter, Filter und sonstiges Zubehör.

Kühlleistung im 2-Rohr-System

Unter den derzeit von Galletti für die Kühlung verwendeten Prüfbedingungen – Wasser 7/12 °C und Eintrittsluft 27 °C Trocken- und 19 °C Feuchtkugeltemperatur – bietet das Modell 34:

• Gesamtkühlleistung bei minimaler Geschwindigkeit: 1,57 kW.
• Gesamtkühlleistung bei mittlerer Geschwindigkeit: 2,69 kW.
• Gesamtkühlleistung bei maximaler Geschwindigkeit: 2,96 kW.

Die entsprechende sensible Kühlleistung beträgt:

• Minimal: 1,07 kW.
• Mittel: 1,86 kW.
• Maximal: 2,03 kW.

Die tatsächlichen Leistungen variieren je nach Wassertemperatur, Eintrittsluftbedingungen, hydraulischem Volumenstrom und Ventilatorgeschwindigkeit.

Heizleistung

Bei Wasser 45/40 °C und Eintrittsluft 20 °C gibt Galletti für die 2-Rohr-Konfiguration an:

• Heizleistung bei minimaler Geschwindigkeit: 1,59 kW.
• Heizleistung bei mittlerer Geschwindigkeit: 2,80 kW.
• Heizleistung bei maximaler Geschwindigkeit: 3,10 kW.

Diese Werte machen den DUCTIMAX geeignet für hydronische Systeme mit Wärmepumpen, Kältemaschinen, Heizkesseln oder anderen kompatiblen Erzeugern, sofern die hydraulische Auslegung an die realen Projektbedingungen angepasst wird.

Hydraulischer Volumenstrom in der Kühlung

Für die nominalen Kühlbedingungen beträgt der erforderliche Wasser-Volumenstrom:

• Minimale Geschwindigkeit: 274 l/h.
• Mittlere Geschwindigkeit: 476 l/h.
• Maximale Geschwindigkeit: 527 l/h.

Die entsprechenden Druckverluste im Register sind:

• Minimal: 3 kPa.
• Mittel: 7 kPa.
• Maximal: 9 kPa.

Hydraulischer Volumenstrom in der Heizung

Unter den nominalen Heizbedingungen betragen die Volumenströme:

• Minimale Geschwindigkeit: 276 l/h.
• Mittlere Geschwindigkeit: 488 l/h.
• Maximale Geschwindigkeit: 538 l/h.

Die hydraulischen Druckverluste betragen:

• Minimal: 2 kPa.
• Mittel: 6 kPa.
• Maximal: 8 kPa.

4-reihiges Wärmetauscherregister

Der DUCTIMAX 34 verfügt über ein 4-reihiges Hauptregister aus Kupferrohren und Aluminiumlamellen, die durch mechanische Aufweitung verbunden sind.

Diese Ausführung erhöht die Wärmeübertragungsfläche gegenüber 3-reihigen Modellen und ermöglicht höhere Leistungen bei begrenztem Luftvolumenstrom.

Das Register umfasst Sammler und Elemente zur Entlüftung des Hydraulikkreises.

Hydraulische Anschlüsse 1/2"

Der Hauptwärmetauscher verwendet weibliche 1/2"-Hydraulikanschlüsse.

Galletti konstruiert die Anschlüsse der DUCTIMAX-Baureihe so, dass sie durch Drehen des Registers umkehrbar sind, sofern die Montagebedingungen dies zulassen, und bietet damit Flexibilität bei der Installation.

Doppelseitig saugende Radialventilatoren

Das Gerät verwendet doppelseitig saugende Radialventilatoren mit vorwärts gekrümmten Schaufeln.

Die Ventilatoren werden statisch und dynamisch ausgewuchtet und direkt mit dem Elektromotor gekoppelt, wodurch Vibrationen reduziert und der für den Kanalbetrieb erforderliche Druck erreicht wird.

Elektrische Leistungsaufnahme des Ventilators

Die aufgenommene Leistung variiert je nach Betriebsstufe:

• Minimale Geschwindigkeit: 34 W.
• Mittlere Geschwindigkeit: 85 W.
• Maximale Geschwindigkeit: 106 W.

Die Nennstromversorgung des Geräts beträgt 230 V einphasig, 50 Hz.

Geräuschpegel

Galletti gibt für das Modell 34 eine gesamte Schallleistung von:

• Minimale Geschwindigkeit: 39 dB(A).
• Mittlere Geschwindigkeit: 50 dB(A).
• Maximale Geschwindigkeit: 54 dB(A).

Die entsprechende Schallleistung des Saug- und Strahlungssystems beträgt 37 / 48 / 52 dB(A), während sie auf der Ausblasseite bei 36 / 47 / 51 dB(A) liegt.

Der im Raum wahrgenommene Geräuschpegel hängt von der Auslegung des Kanalsystems, der Dämmung, den abgehängten Decken, den Gittern und dem Abstand zu den genutzten Bereichen ab.

Kompaktes Design für abgehängte Decken

DUCTIMAX wurde speziell für die horizontale, verdeckte Installation in abgehängten Decken entwickelt.

Die Konstruktion weist eine sehr geringe Bauhöhe auf, die die Montage dort erleichtert, wo der verfügbare vertikale Raum begrenzt ist.

Für die Modelle 33-34 betragen die Hauptabmessungen ungefähr:

• Gesamtbreite: 968 mm.
• Tiefe: 665 mm.
• Höhe: 250 mm.
• Gewicht: ca. 33 kg.

Verzinkte Stahlkonstruktion

Die tragende Struktur des Fancoils besteht aus verzinktem Stahlblech.

Der Innenraum ist mit thermoakustischer Dämmung ausgestattet, um sowohl Wärmeverluste als auch die Schallübertragung in die abgehängte Decke und den klimatisierten Raum zu reduzieren.

Integrierte Kondensatwanne

Der DUCTIMAX verfügt innerhalb seiner Struktur über die Hauptwanne zur Aufnahme des während des Kühlbetriebs entstehenden Kondenswassers.

Galletti positioniert die Wanne in positivem Druck gegenüber dem Ablaufpunkt, um die Kondensatableitung zu erleichtern.

Der im Maßbild für diese Baureihe angegebene Ablaufanschluss beträgt ungefähr 17 mm.

Installation über Kanäle

Da es sich um ein verdecktes Fancoil handelt, wird die konditionierte Luft von der Einheit über ein Kanalsystem zu Gittern oder Diffusoren in den zu klimatisierenden Bereichen verteilt.

Dieses System ermöglicht:

• Die Inneneinheit in der abgehängten Decke zu verbergen.
• Die optische Wirkung im Raum zu reduzieren.
• Die Position der Zu- und Abluftgitter zu wählen.
• Die Luftverteilung an die Innenarchitektur anzupassen.
• Einen Bereich über ein korrekt dimensioniertes Kanalsystem zu klimatisieren.

Verfügbare Luftfilter

Die DUCTIMAX-Baureihe unterstützt regenerierbare Acrylfaser-Filter in verschiedenen Klassen, je nach Konfiguration und gewähltem Zubehör.

Galletti sieht Filter der Klassen G2, G3 und G4 vor, sodass sich der Filtrationsgrad an die Anforderungen des Projekts anpassen lässt.

Das Vorhandensein und die konkrete Filterklasse sind gemäß der gelieferten Konfiguration zu prüfen, da die Baureihe verschiedene Varianten und Zubehörteile umfasst.

Umfangreiches Zubehörsortiment

Der DUCTIMAX kann mit zahlreichen Zubehörteilen ergänzt werden, um das Gerät an die Anlagenplanung anzupassen:

• 3-Wege-Ventile mit Stellantrieb.
• Elektromechanische Steuerungen.
• Elektronische Steuerungen mit Mikroprozessor.
• MYCOMFORT- und EVO-Steuerungen.
• Temperatur- und Feuchtigkeitssonden.
• Ausblas- und Ansaugplena.
• Anschlüsse für flexible Rohre Ø200 mm.
• Gerade und 90°-Anschlüsse.
• Ansaug- und Ausblasgitter.
• Elektrischer Zusatzheizwiderstand.
• Zusätzliche Kondensatwannen.
• Filterzubehör.

Diese Elemente sind als optional zu betrachten, sofern in der kommerziellen Lieferkonfiguration nicht ausdrücklich anders angegeben.

Eurovent-Zertifizierung

Die DUCTIMAX-Baureihe verfügt über Eurovent-zertifizierte Leistungen.

Die von Galletti angegebenen nominalen Werte für Luftvolumenstrom, verfügbaren Druck, Leistung, Verbrauch und thermische Leistungen werden gemäß den in der technischen Dokumentation festgelegten Prüfbedingungen veröffentlicht.

Technische Merkmale des Galletti DM34D1L0000030B

• Marke: Galletti.
• Baureihe: DUCTIMAX.
• Handelsmodell: 34D.
• Referenz: DM34D1L0000030B.
• Typ: kanalisierbares hydronisches Fancoil mit Mittel-Druck.
• Installation: horizontal in abgehängter Decke.
• Konfiguration: 2-Rohr.
• Motor: mehrstufig.
• Anzahl der Geschwindigkeiten: bis zu 7.
• Zertifizierte Referenzgeschwindigkeiten: 1 / 6 / 7.
• Versorgung: 230 V / 1 Phase / 50 Hz.
• Nenn-Luftvolumenstrom: 195 / 360 / 402 m³/h.
• Verfügbarer statischer Druck: 19 / 50 / 63 Pa.
• Elektrische Leistungsaufnahme: 34 / 85 / 106 W.
• Gesamtkühlleistung: 1,57 / 2,69 / 2,96 kW.
• Sensible Kühlleistung: 1,07 / 1,86 / 2,03 kW.
• Heizleistung: 1,59 / 2,80 / 3,10 kW.
• Wasser-Volumenstrom in der Kühlung: 274 / 476 / 527 l/h.
• Druckverlust in der Kühlung: 3 / 7 / 9 kPa.
• Wasser-Volumenstrom in der Heizung: 276 / 488 / 538 l/h.
• Druckverlust in der Heizung: 2 / 6 / 8 kPa.
• Anzahl der Reihen des Hauptregisters: 4.
• Registermaterial: Kupferrohre und Aluminiumlamellen.
• Hydraulische Anschlüsse: 1/2" weiblich.
• Ventilatoren: doppelseitig saugende Radialventilatoren.
• Gesamtschallleistung: 39 / 50 / 54 dB(A).
• Ungefähre Breite: 968 mm.
• Tiefe: 665 mm.
• Höhe: 250 mm.
• Gewicht: ca. 33 kg.
• Kondensatablauf: ca. 17 mm.
• Leistungszertifizierung: Eurovent.

Kompaktes Mittel-Druck-Fancoil für die Klimatisierung über Kanäle

Der Galletti DUCTIMAX 34D DM34D1L0000030B kombiniert eine Bauhöhe von nur 250 mm mit einem 7-stufigen Motor, einem 4-reihigen Register und bis zu 63 Pa verfügbarem Druck und bietet damit eine besonders geeignete Lösung für verdeckte hydronische Installationen in abgehängten Decken.

Die Möglichkeit, den Volumenstrom zwischen den verschiedenen Geschwindigkeitsstufen anzupassen, erlaubt es, thermische Leistung, verfügbaren Druck und Betriebsgeräusch je nach Kanalanforderungen auszubalancieren. Mit bis zu 2,96 kW Kühlleistung und 3,10 kW Heizleistung unter den aktuellen nominalen Galletti-Bedingungen ist es ein vielseitiges Gerät für Wohn- und Tertiärprojekte der wasserbasierten Klimatisierung.
