Kit Elektroauto-Ladegerät einphasig 7,4 kW + Energiemessgerät + Dock-Kabel + 5 Meter Schlauch Typ 2 Wallbox Pulsar Max

Das Wallbox Pulsar Max Kit K1PLP4-0-2-2-9-002 vereint die wichtigsten Komponenten, die für die Einrichtung eines intelligenten Ladepunkts für Elektro- und Plug-in-Hybridfahrzeuge in einphasigen Installationen erforderlich sind. Es umfasst ein Wallbox Pulsar Max Ladegerät mit 7,4 kW in Schwarz mit festem Typ-2-Kabel von 5 Metern, einen einphasigen Energiezähler mit Stromzange sowie einen Cable Dock Typ 2, um Kabel und Stecker bei Nichtgebrauch ordentlich aufzubewahren.

Der Pulsar Max ermöglicht das Laden mit einer maximalen Leistung von 7,4 kW bei einphasiger 230-V-Versorgung und bis zu 32 A. Er verfügt über WiFi und Bluetooth für die Verwaltung über die Wallbox-App, Schutzart IP55 und IK10, 6 mA Gleichstrom-Fehlerstromerkennung sowie Schweißschutz. Dank des enthaltenen Energiezählers ist das System für erweiterte Funktionen zur Ladeleistungssteuerung vorbereitet.

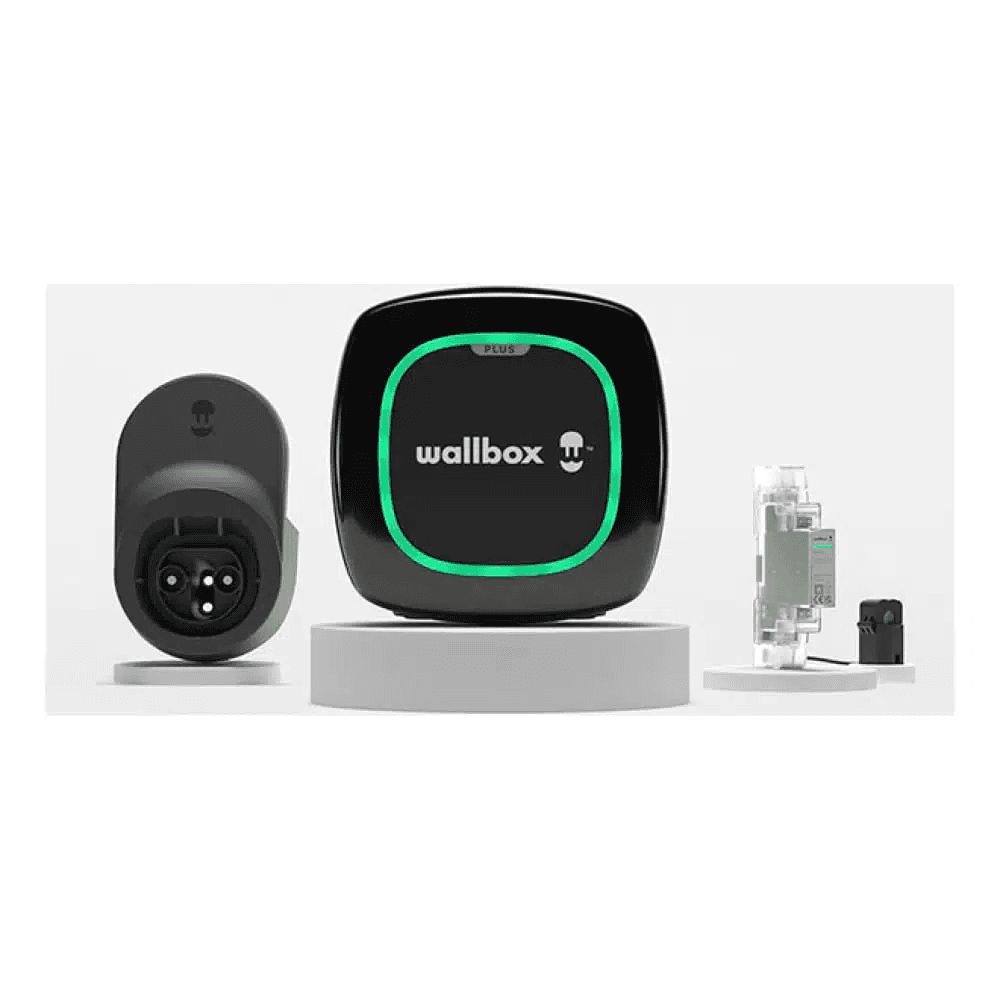

Komplettes Wallbox Pulsar Max Kit mit 7,4 kW

Die Referenz K1PLP4-0-2-2-9-002 entspricht einem vollständigen kommerziellen Wallbox-Kit. Die offizielle Produktbeschreibung identifiziert die Konfiguration als Pulsar Max PLP4 mit 7,4 kW, 5-Meter-Kabel, Typ-2-Stecker, schwarzer Ausführung, einphasiger Messung per Stromzange und Cable Dock.

Diese Konfiguration erleichtert die Einrichtung eines vollständigen Heimladepunkts, da sie in einem einzigen Set das Ladegerät, das zur Messung des Verbrauchs der Installation erforderliche Element und die Halterung zum ordnungsgemäßen Verstauen des Ladekabels und der Ladekupplung kombiniert.

Einphasiges Ladegerät mit bis zu 7,4 kW

Das enthaltene Wallbox Pulsar Max arbeitet in einer einphasigen 230-V-Installation und liefert eine maximale Ladeleistung von 7,4 kW bei 32 A. Der Strom kann von 6 A bis zum Nennstrom konfiguriert werden, sodass sich der Ladepunkt an die Eigenschaften der Elektroinstallation anpassen lässt.

Der Ladevorgang erfolgt im Modus 3 gemäß IEC 61851-1. Um die vollen 7,4 kW zu nutzen, müssen die Installation und das Onboard-Ladegerät des Fahrzeugs mit einer einphasigen Ladung von 32 A kompatibel sein.

Festes Typ-2-Kabel mit 5 Metern

Das Ladegerät verfügt über ein fest installiertes 5-Meter-Ladekabel mit Typ-2-Stecker gemäß IEC 62196-2. Da es dauerhaft mit dem Pulsar Max verbunden bleibt, kann der Ladevorgang gestartet werden, ohne ein separates, im Fahrzeug verstautes Kabel verwenden zu müssen.

Der Typ-2-Stecker ist der Standard, der bei in Europa vermarkteten Elektro- und Plug-in-Hybridfahrzeugen üblicherweise verwendet wird. Die tatsächliche Ladeleistung hängt von der vom jeweiligen Fahrzeug unterstützten AC-Ladefähigkeit ab.

Integrierter einphasiger Energiezähler

Das Kit enthält eine einphasige Energiemessung mittels Stromzange. Der Zähler ermöglicht es dem System, den Stromverbrauch der Installation zu erfassen und die notwendigen Informationen für kompatible Wallbox-Energiemanagementfunktionen bereitzustellen.

Eine der Hauptanwendungen ist das dynamische Lastmanagement oder Power Boost. Mit dieser Funktion kann das Ladegerät die dem Fahrzeug zugeführte Leistung automatisch an den gleichzeitigen Verbrauch der übrigen Geräte im Haushalt anpassen und so die verfügbare Leistung optimal nutzen, ohne den konfigurierten Anlagenwert zu überschreiten.

Vorbereitet für Energiemanagement-Funktionen

Wallbox entwickelt seine Leistungszähler, um Energiemanagementlösungen zu ermöglichen, die den Pulsar Max ergänzen. Je nach installiertem Zähler und Systemkonfiguration können Funktionen wie dynamisches Lastmanagement und Laden mit Photovoltaik-Überschuss genutzt werden.

Die dynamische Lastmanagement-Funktion ist besonders nützlich bei variablen Verbrauchern im Haushalt, da sie die Fahrzeugleistung automatisch reduziert, wenn der Hausverbrauch steigt, und wieder erhöht, wenn mehr Leistung verfügbar ist.

Der Pulsar Max ist außerdem mit Wallbox-Solarladelösungen kompatibel, wenn die Konfiguration und der verwendete Zähler diese Funktion unterstützen.

WiFi und Bluetooth für vernetzte Steuerung

Der Pulsar Max verfügt über WiFi- und Bluetooth-Konnektivität. Über die Wallbox-App und das Portal lassen sich das Ladegerät überwachen sowie verschiedene Konfigurations- und Verwaltungsfunktionen nutzen.

Zu den verfügbaren Möglichkeiten gehören die Programmierung von Ladezeiten, das Starten und Stoppen von Ladevorgängen, das Sperren und Entsperren des Ladegeräts, die Einstellung des Stroms sowie die Abfrage von Informationen zu den durchgeführten Ladevorgängen.

Programmierung von Ladezeiten

Über die Wallbox-App können Ladevorgänge so geplant werden, dass das Fahrzeug zu bestimmten Zeitfenstern geladen wird. Diese Funktion ermöglicht es, das Laden an die Gewohnheiten des Nutzers anzupassen und kann besonders nützlich sein, um günstigere Stromtarife zu nutzen.

Schutz gegen Gleichstrom-Fehlerströme

Der Pulsar Max integriert eine RDC-DD-Erkennung für 6 mA Gleichstrom-Fehlerströme. Wallbox gibt an, dass dieser Schutz die in IEC 62955 festgelegten Auslösezeiten erfüllt.

Das Ladegerät muss gemäß den Wallbox-Anweisungen und den geltenden elektrischen Vorschriften mit den entsprechenden externen Schutzvorrichtungen ergänzt werden. Auswahl und Dimensionierung dieser Schutzmaßnahmen müssen von einer qualifizierten Fachkraft durchgeführt werden.

Schweißschutz

Die offizielle Struktur der Referenz PLP4-0-2-2-9-002 weist den Code 9 als Version mit Schweißschutz aus. Diese Funktion ergänzt eine Sicherheitsfunktion, die bei bestimmten Anomalien im Zusammenhang mit den internen Leistungskontakten eingreift.

Schutzart IP55 und IK10

Der Wallbox Pulsar Max verfügt über die Schutzart IP55 und die mechanische Widerstandsklasse IK10. Sein Gehäuse ist so ausgelegt, dass es Schutz vor Staub, Wasser und Stößen bietet und den Einsatz sowohl in Innenräumen als auch an geeigneten Außenstandorten ermöglicht.

Der von Wallbox angegebene Betriebstemperaturbereich liegt zwischen -30 und 50 °C. Der Hersteller spezifiziert den Betrieb mit voller Leistung bis 40 °C; oberhalb dieser Temperatur kann das Ladegerät seine Leistung reduzieren, um seine Komponenten zu schützen.

Kompaktes Design

Der Pulsar Max mit festem Kabel misst 198 x 201 x 99 mm ohne Kabel und wiegt etwa 1,3 kg ohne Kabel. Seine Größe erleichtert die Wandmontage in privaten Garagen, Stellplätzen und anderen Bereichen zum Laden von Elektrofahrzeugen.

Die Front verfügt über eine Halo-RGB-Anzeige, die den Status des Ladegeräts während des Betriebs visuell erkennen lässt.

Inklusive Cable Dock Typ 2

Das Kit enthält ein Wallbox Cable Dock Typ 2 in Schwarz. Diese Halterung ist dafür ausgelegt, den Fahrzeugstecker bei Nichtgebrauch zu fixieren und das Ladekabel ordentlich aufzubewahren.

Das Cable Dock besteht aus Polycarbonat, ist mit Typ-2-Steckern gemäß IEC 62196-2 kompatibel und hat die Maße 173,5 x 105 x 91,5 mm bei einem Gewicht von etwa 172,5 g.

Technische Merkmale des Wallbox K1PLP4-0-2-2-9-002 Kits

• Marke: Wallbox.
• Kit-Referenz: K1PLP4-0-2-2-9-002.
• Serie: Pulsar Max Kits.
• EAN: 8436607549154.
• Typ: intelligentes Ladekit für Elektrofahrzeuge.
• Enthaltenes Ladegerät: Wallbox Pulsar Max PLP4.
• Basis-Referenz des Ladegeräts: PLP4-0-2-2-9-002.
• Farbe des Ladegeräts: Schwarz.
• Installation: einphasig.
• Maximale Leistung: 7,4 kW.
• Nennspannung: 230 V AC ±10%.
• Nennstrom: 32 A.
• Konfigurierbarer Strom: von 6 A bis 32 A.
• Frequenz: 50/60 Hz.
• Lademodus: Modus 3 gemäß IEC 61851-1.
• Stecker: Typ 2 gemäß IEC 62196-2.
• Ladekabel: fest installiert.
• Kabellänge: 5 m.
• Konnektivität: WiFi und Bluetooth.
• Steuerung: Wallbox-App und Portal.
• Anzeige: Halo RGB LED.
• Statisches Lastmanagement: enthalten.
• Dynamisches Lastmanagement: kompatibel über das enthaltene Messsystem und die entsprechende Konfiguration.
• Solarladen: kompatibel, wenn die installierte Messkonfiguration diese Funktion unterstützt.
• Gleichstrom-Fehlerstromerkennung: 6 mA.
• Schweißschutz: ja.
• Schutzart: IP55.
• Stoßfestigkeit: IK10.
• Überspannungskategorie: CAT III.
• Betriebstemperatur: -30 bis 50 °C.
• Abmessungen des Ladegeräts: 198 x 201 x 99 mm, ohne Kabel.
• Gewicht des Ladegeräts: 1,3 kg, ohne Kabel.
• Energiezähler: enthalten.
• Enthaltene Messart: einphasig mittels Stromzange.
• Cable Dock Typ 2: enthalten.
• Farbe des Cable Dock: Schwarz.
• Abmessungen des Cable Dock: 173,5 x 105 x 91,5 mm.
• Material des Cable Dock: Polycarbonat.

Lieferumfang des Kits

• 1 einphasiges Wallbox Pulsar Max Ladegerät mit 7,4 kW in Schwarz.
• 1 fest integriertes Typ-2-Ladekabel mit 5 Metern Länge.
• 1 einphasiges Energiemesssystem mit Stromzange.
• 1 Wallbox Cable Dock Typ 2 in Schwarz.

Eine komplette Lösung für das Laden zu Hause

Das Wallbox K1PLP4-0-2-2-9-002 vereint Ladegerät, Energiemessung und Kabelhalterung in einem einzigen Kit, sodass diese Komponenten nicht separat ausgewählt werden müssen. Die Leistung von bis zu 7,4 kW ermöglicht die Nutzung einphasiger 32-A-Installationen, während der Zähler ein intelligenteres Management der verfügbaren Leistung erleichtert.

Die WiFi- und Bluetooth-Konnektivität, die Programmierung über die Wallbox-App, die IP55/IK10-Beständigkeit und das enthaltene Cable Dock runden ein Set ab, das für komfortables, ordentliches und vernetztes Laden zu Hause vorbereitet ist.

Wichtig: Die Installation des Ladegeräts, des Zählers und der entsprechenden elektrischen Schutzvorrichtungen muss von qualifiziertem Personal unter Einhaltung der Wallbox-Anweisungen und der geltenden Vorschriften durchgeführt werden. Die effektive maximale Leistung hängt außerdem von der Elektroinstallation und der vom Fahrzeug unterstützten AC-Ladeleistung ab.
