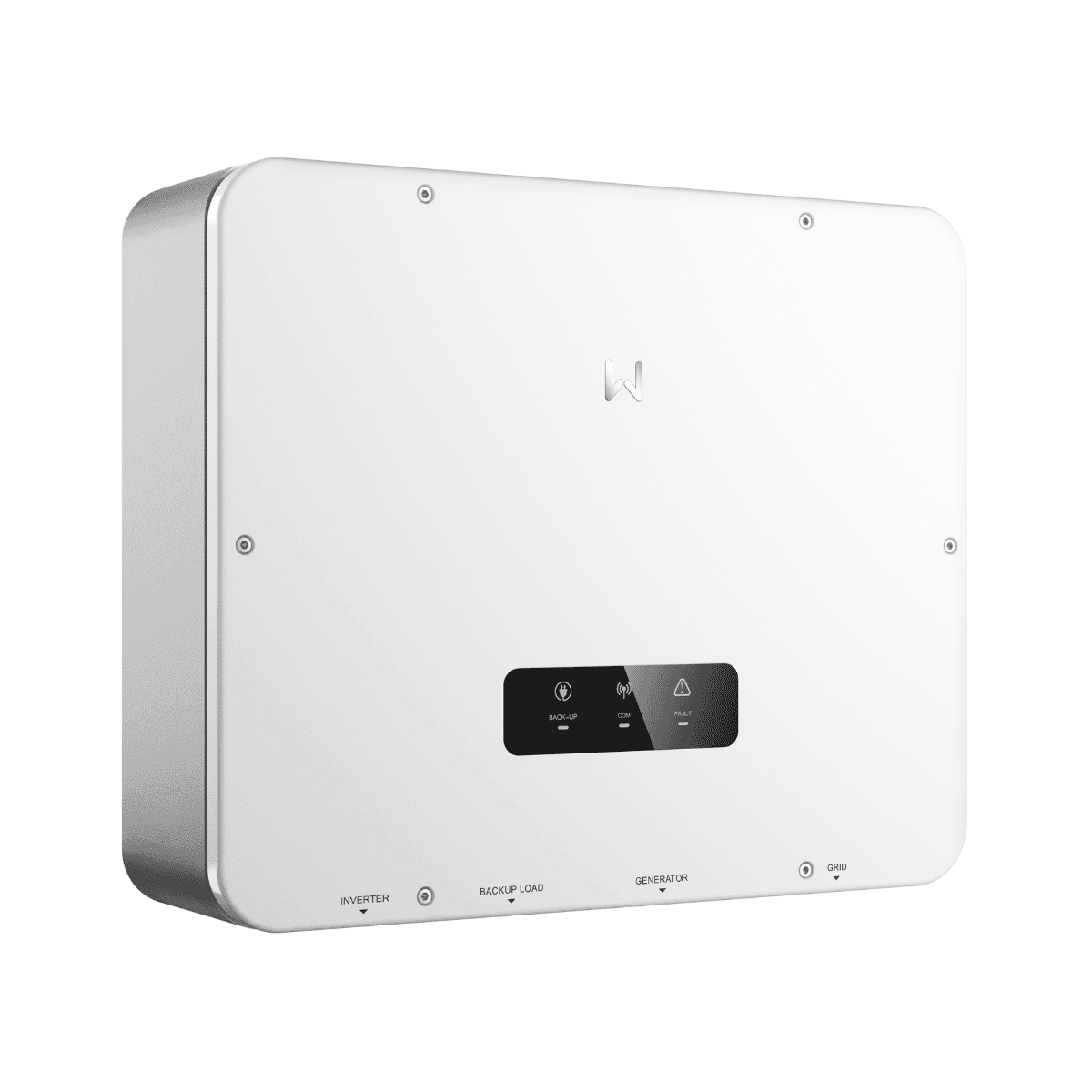

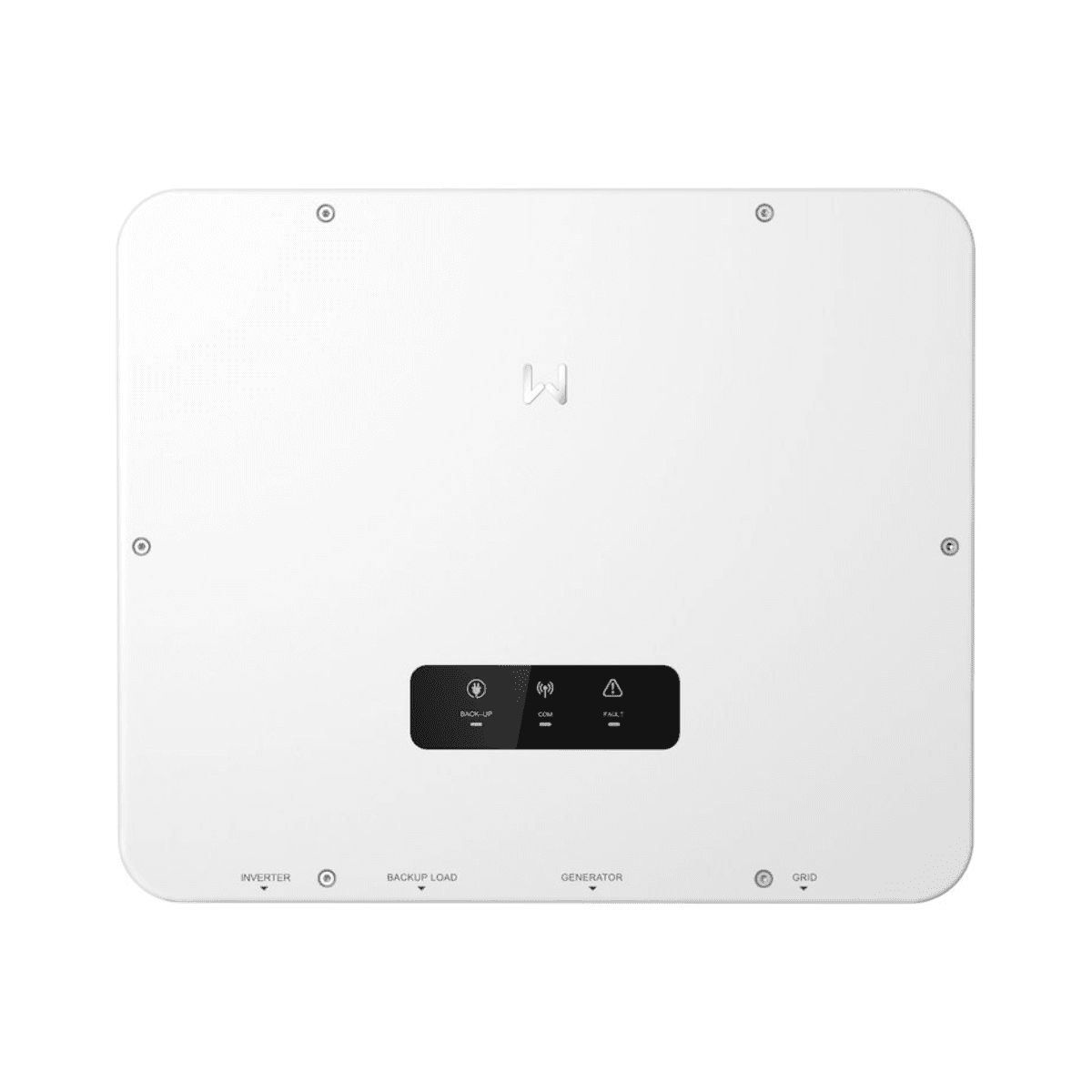

Zuverlässige Backup-Stromversorgung für Energiespeicher GoodWe STS200-80-10

Der GoodWe STS200-80-10 ist ein statisches Transferschaltgerät, das für eine zuverlässige Notstromversorgung in Energiespeicheranlagen entwickelt wurde. Es arbeitet zusammen mit kompatiblen GoodWe-Hybridwechselrichtern, um den Übergang zwischen netzgekoppeltem Betrieb und Backup-Modus bei einer Stromunterbrechung zu steuern.

Mit einer nominalen Scheinleistung von 50 Kilovoltampere, einer dreiphasigen Spannung von 380 oder 400 Volt und einer Umschaltzeit von weniger als 10 Millisekunden ermöglicht der STS die Versorgung der Backup-Lasten mit der in Solarmodulen und Batterien verfügbaren Energie. Er unterstützt außerdem die Integration eines Generators und ist für die Steuerung von Lasten mit hoher Leistung wie Wärmepumpen und Motoren ausgelegt.

Statisches Transferschaltgerät für Energiespeicher

Der STS, also das statische Transferschaltgerät, fungiert als Schaltelement zwischen dem Stromnetz, dem Hybridwechselrichter, den Backup-Lasten und, falls Teil der Anlage, einem Generator.

Wenn das Netz normal funktioniert, ermöglicht das System den Betrieb im netzgekoppelten Modus. Kommt es zu einem Stromausfall, wechselt der Wechselrichter in den Backup-Modus und versorgt die kritischen Lasten weiterhin mit der im PV-System oder in den Batterien verfügbaren Energie.

Sobald das Stromnetz wieder verfügbar ist, ermöglicht das System dem Wechselrichter, sich erneut zu synchronisieren und in den netzgekoppelten Betrieb zurückzukehren.

Umschaltung unter 10 Millisekunden

Eine der wichtigsten Eigenschaften des GoodWe STS200-80-10 ist seine Umschaltzeit von weniger als 10 Millisekunden. Diese schnelle Übertragung ist darauf ausgelegt, die Unterbrechung zwischen netzgekoppeltem Betrieb und Backup-Modus auf ein Minimum zu reduzieren.

Diese Eigenschaft ist besonders wichtig in gewerblichen Anlagen und anderen Anwendungen, bei denen die kontinuierliche Versorgung als essenziell eingestufter Lasten aufrechterhalten werden soll.

Kompatibel mit GoodWe ET40/50 Hybridwechselrichtern

Die aktuelle EMEA-Dokumentation von GoodWe spezifiziert die Kompatibilität des STS200-80-10 mit den GoodWe ET40/50 Hybridwechselrichtern.

Die Kommunikation zwischen dem STS und dem Wechselrichter erfolgt über RS485 und ermöglicht die Koordination von Ein-, Aus- und Umschaltvorgängen zwischen den verschiedenen Betriebsmodi.

Nominale Leistung von 50 Kilovoltampere

Der Anschluss an den Wechselrichter ist für eine nominale Scheinleistung von 50 Kilovoltampere ausgelegt. Unter normalen netzgekoppelten Bedingungen weist auch die Netzseite eine nominale Scheinleistung von 50 Kilovoltampere auf.

Bei einer Nennspannung von 400 Volt beträgt der Nennstrom 72,5 Ampere. Bei einer nominalen Ausgangsspannung von 380 Volt gibt GoodWe einen Nennstrom von 75,8 Ampere an.

Bis zu 55 Kilovoltampere im netzlosen Backup-Modus

Am Ausgang für die Backup-Lasten liefert der STS eine nominale Scheinleistung von 50 Kilovoltampere.

Wenn die Anlage ohne Netz betrieben wird, kann die maximale Backup-Scheinleistung 55 Kilovoltampere erreichen und bietet damit zusätzliche Kapazität zur Unterstützung bestimmter Lastbedingungen.

Bis zu 138 Kilovoltampere bei verfügbarem Netz

Wenn eine Netzversorgung vorhanden ist, unterstützt die Backup-Schnittstelle eine maximale Scheinleistung von bis zu 138 Kilovoltampere.

GoodWe gibt außerdem eine maximale Eingangsleistung am Netzanschluss von 138 Kilowatt für aus dem Netz bezogene Energie an. Der maximale Stromverbrauch auf der Netz- und Backup-Seite kann unter den vom Hersteller angegebenen Bedingungen 200 Ampere erreichen.

Für hohe Lasten ausgelegt

Der GoodWe STS200-80-10 ist dafür ausgelegt, Lasten mit hoher Leistung innerhalb der für das Gerät festgelegten elektrischen Grenzen zu steuern.

GoodWe hebt ausdrücklich den Einsatz mit Lasten wie Wärmepumpen und Hochleistungsmotoren hervor und erweitert damit die Einsatzmöglichkeiten des Speichersystems in gewerblichen Anlagen und Anwendungen mit hohem Energiebedarf.

Integration mit Generator

Zusätzlich zum Betrieb mit dem Stromnetz und dem Hybridwechselrichter verfügt der STS über eine Schnittstelle für die Integration eines Generators oder eines kompatiblen PV-Wechselrichters.

Diese Möglichkeit erlaubt die Auslegung von Energiesystemen mit einer zusätzlichen Erzeugungsquelle, um die Flexibilität und Energieverfügbarkeit der Anlage zu erhöhen.

Bis zu 55 Kilovoltampere am Generatoreingang

Der für den Generator oder PV-Wechselrichter vorgesehene Anschluss weist eine nominale Scheinleistung von 50 Kilovoltampere und eine maximale Scheinleistung von 55 Kilovoltampere auf.

Der Nennstrom beträgt 72,5 Ampere bei 400 Volt. GoodWe gibt einen Nennstrom des Relais auf der Generatorseite von 90 Ampere an.

Dreiphasige Spannung von 380 oder 400 Volt

Der STS200-80-10 ist für dreiphasige Systeme mit einer nominalen Ausgangsspannung von 380 oder 400 Volt und der Konfiguration 3L/N/PE ausgelegt.

Die Nennfrequenz kann 50 oder 60 Hertz betragen, mit einem zulässigen Frequenzbereich zwischen 45 und 65 Hertz.

Die technische Dokumentation definiert außerdem einen Ausgangsspannungsbereich von 176 bis 276 Volt gemäß den von GoodWe angegebenen Bedingungen.

200-Ampere-Netzrelais

Das System verfügt über ein Wechselstromrelais mit einem Nennstrom von 200 Ampere. Diese Kapazität ermöglicht die Handhabung der hohen Ströme, die an der Netz- und Backup-Schnittstelle auftreten können, wenn die Anlage an die Stromversorgung angeschlossen ist.

Auf der Generatorseite weist das Relais einen Nennstrom von 90 Ampere auf.

IP65-Schutz für anspruchsvolle Installationen

Der GoodWe STS200-80-10 verfügt über die Schutzart IP65 und bietet damit Schutz gegen das Eindringen von Staub und Wasser innerhalb der für diese Klassifizierung festgelegten Bedingungen.

Seine Konstruktion ermöglicht den Einsatz in unterschiedlichen Installationsumgebungen, sofern die von GoodWe angegebenen Anforderungen an Standort, Montage, Belüftung und Schutz eingehalten werden.

Großer Betriebstemperaturbereich

Der STS kann bei Umgebungstemperaturen zwischen -35 und 60 Grad Celsius betrieben werden und ist damit für einen breiten Bereich von Umgebungsbedingungen geeignet.

Die von GoodWe angegebene maximale Betriebshöhe beträgt 4.000 Meter.

Kühlung durch natürliche Konvektion

Das System nutzt Kühlung durch natürliche Konvektion und ist daher für die übliche Kühlung nicht auf Lüfter angewiesen.

Diese Ausführung reduziert die Anzahl beweglicher mechanischer Komponenten und ermöglicht einen passiven Betrieb des Kühlsystems.

Wandmontage

Der GoodWe STS200-80-10 ist für die Wandmontage ausgelegt. Er hat Abmessungen von 510 Millimetern Breite, 425 Millimetern Höhe und 156 Millimetern Tiefe.

Sein Gewicht beträgt etwa 16,5 Kilogramm, daher müssen die bei der Montage verwendete Fläche und die Befestigungselemente geeignet sein, um das Gerät sicher zu tragen.

Kompaktes Design für gewerbliche Speichersysteme

Trotz der Handhabung von Netzströmen bis zu 200 Ampere und hoher Backup-Leistungen bietet der STS ein kompaktes Format, das die Integration zusammen mit dem Wechselrichter und den übrigen Komponenten der Energiespeicheranlage erleichtert.

Die Montage muss unter Einhaltung der im Handbuch des Herstellers definierten Abstände, Ausrichtungen und Installationsanforderungen erfolgen.

RS485-Kommunikation mit dem Wechselrichter

Die Kommunikation zwischen dem statischen Transferschaltgerät und dem kompatiblen GoodWe-Wechselrichter erfolgt über RS485.

Diese Kommunikation ermöglicht die Koordination des Wechselrichterbetriebs mit dem Netzstatus, dem Backup-Ausgang und den übrigen an das System angeschlossenen Energiequellen.

Anwendungen des GoodWe STS200-80-10

Der STS ist besonders für gewerbliche Energiespeichersysteme und andere dreiphasige Anlagen geeignet, bei denen eine Notstromversorgung erforderlich ist.

Mögliche Anwendungen sind:

• Energiespeichersysteme mit GoodWe ET40/50 Hybridwechselrichtern.
• Photovoltaikanlagen mit Batterie und Backup-Funktion.
• Gewerbegebäude mit kritischen Lasten.
• Anlagen mit Wärmepumpen.
• Systeme mit Hochleistungsmotoren.
• Anlagen mit Hilfsgenerator.
• Systeme, die einen schnellen Übergang zwischen Netz und Backup erfordern.

Technische Merkmale des GoodWe STS200-80-10

• Marke: GoodWe.
• Serie: STS.
• Artikelnummer: STS200-80-10.
• Produkttyp: statisches Transferschaltgerät.
• Anwendung: Notstromversorgung für Energiespeichersysteme.
• Von GoodWe angegebene Kompatibilität: ET40/50 Hybridwechselrichter.
• Nominale Ausgangsspannung: 380 oder 400 Volt.
• Elektrische Konfiguration: 3L/N/PE.
• Ausgangsspannungsbereich: zwischen 176 und 276 Volt.
• Nennfrequenz: 50 oder 60 Hertz.
• Frequenzbereich: zwischen 45 und 65 Hertz.
• Nominale Scheinleistung auf der Wechselrichterseite: 50 Kilovoltampere.
• Nominale Scheinleistung auf der Netzseite: 50 Kilovoltampere.
• Nominale Backup-Scheinleistung: 50 Kilovoltampere.
• Maximale Scheinleistung ohne Netz: 55 Kilovoltampere.
• Maximale Scheinleistung mit Netz: 138 Kilovoltampere.
• Nominale Scheinleistung des Generator- oder PV-Wechselrichteranschlusses: 50 Kilovoltampere.
• Maximale Scheinleistung des Generator- oder PV-Wechselrichteranschlusses: 55 Kilovoltampere.
• Nennstrom bei 400 Volt: 72,5 Ampere.
• Nennstrom bei 380 Volt: 75,8 Ampere.
• Nennstrom des Netzrelais: 200 Ampere.
• Nennstrom des Generatorrelais: 90 Ampere.
• Umschaltzeit: weniger als 10 Millisekunden.
• Generatorintegration: ja.
• Kommunikation mit dem Wechselrichter: RS485.
• Kühlung: natürliche Konvektion.
• Topologie: nicht isoliert.
• Schutzart: IP65.
• Betriebstemperatur: zwischen -35 und 60 Grad Celsius.
• Maximale Betriebshöhe: 4.000 Meter.
• Montageart: Wand.
• Breite: 510 Millimeter.
• Höhe: 425 Millimeter.
• Tiefe: 156 Millimeter.
• Gewicht: etwa 16,5 Kilogramm.
• Sicherheitsnormen: IEC 62109-1 und IEC 62109-2.
• Elektromagnetische Verträglichkeit: EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 und EN 61000-6-4.

Schnelle und flexible Notstromversorgung für Energiespeichersysteme

Der GoodWe STS200-80-10 ermöglicht die Integration von Stromnetz, Hybridwechselrichter, Backup-Lasten und Generator in eine Lösung, die darauf ausgelegt ist, die Energieversorgung bei einem Netzausfall aufrechtzuerhalten.

Seine Umschaltzeit von weniger als 10 Millisekunden, die nominale Leistung von 50 Kilovoltampere, die Kapazität von bis zu 55 Kilovoltampere ohne Netz und bis zu 138 Kilovoltampere bei verfügbarem Netz sowie die Kompatibilität mit GoodWe ET40/50 Wechselrichtern machen ihn zu einem zentralen Element für dreiphasige Speichersysteme, die eine zuverlässige Steuerung der Notstromversorgung benötigen.
