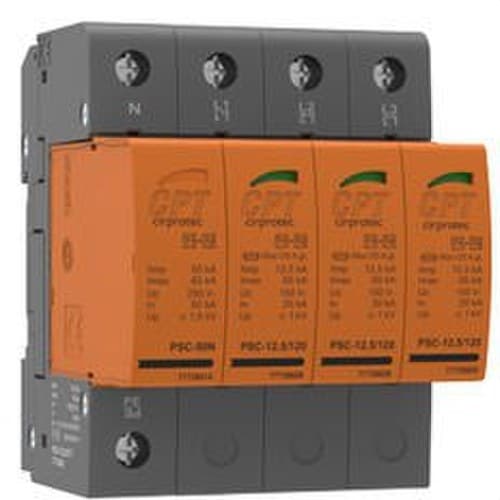

Überspannungsschutzgerät PSC4-12,5/400TT 3P+N 12,5kA 4 Module ausziehbar

Der Cirprotec PSC4-12,5/400 TT, Referenz 77738405, ist ein Überspannungsschutzgerät Typ 1+2, das für dreiphasige 3P+N-Elektroinstallationen mit 230/400 V ausgelegt ist. Seine 3+1-Konfiguration ermöglicht den Schutz der Phasen gegen den Neutralleiter sowie des Neutralleiters gegen Erde und bietet Schutz vor Überspannungen, die durch atmosphärische Entladungen und Schalthandlungen im Stromnetz entstehen.

Dieses Schutzgerät aus der PSC 12,5-Serie von Cirprotec vereint die Funktionen eines Typ-1- und Typ-2-Geräts in einem einzigen Produkt. Es unterstützt einen Blitzstoßstrom Iimp von 12,5 kA pro Pol L-N mit Wellenform 10/350 µs sowie 50 kA zwischen N-PE, zusammen mit einem Nennableitstrom In von 20 kA zwischen L-N. Das steckbare Design erleichtert Wartung und Austausch der Kartuschen, ohne dass der installierte Sockel ersetzt werden muss.

Hauptmerkmale des Cirprotec PSC4-12,5/400 TT

• Überspannungsschutzgerät Typ 1+2 gemäß EN 61643-11.
• Klassifizierung Klasse I+II gemäß IEC 61643-11.
• Herstellerreferenz: 77738405.
• Modell: PSC4-12,5/400 TT.
• Interne Konfiguration: 3+1.
• 4-polig für dreiphasige 3P+N-Anlagen.
• Nennspannung: 230/400 V AC, 50-60 Hz.
• Dauerbetriebsspannung Uc L-N: 275 V AC.
• Dauerbetriebsspannung Uc N-PE: 255 V AC.
• Blitzstoßstrom Iimp L-N, Wellenform 10/350 µs: 12,5 kA.
• Blitzstoßstrom Iimp N-PE, Wellenform 10/350 µs: 50 kA.
• Nennableitstrom In L-N, Wellenform 8/20 µs: 20 kA.
• Nennableitstrom In N-PE, Wellenform 8/20 µs: 50 kA.
• Maximaler Ableitstrom Imax: 65 kA.
• Schutzpegel Up L-N: ≤1,3 kV.
• Schutzpegel Up N-PE: ≤1,5 kV.
• Steckbares Format mit austauschbaren Kartuschen.
• Montage auf DIN-Schiene.
• Breite: 4 DIN-Module.
• Kompatibel mit TT- und TNS-Netzkonfigurationen.
• Schutzmodi L-N / N-PE.
• Optische Statusanzeige.
• Schutzart IP20.

Typ-1+2-Schutz gegen transiente Überspannungen

Der PSC4-12,5/400 TT ist dafür ausgelegt, transiente Überspannungen hoher Energie zu begrenzen, die sich durch eine Elektroinstallation ausbreiten können. Durch die integrierte Typ-1+2-Schutzfunktion kann er sowohl Blitzstoßströmen als auch induzierten oder durch Schalthandlungen verursachten Überspannungen im Netz standhalten.

Seine Stoßstromfestigkeit erreicht 12,5 kA zwischen Phase und Neutralleiter mit der Wellenform 10/350 µs, während sie zwischen Neutralleiter und Erde 50 kA beträgt. Für Impulse mit der Wellenform 8/20 µs bietet er einen Nennableitstrom von 20 kA zwischen Phase und Neutralleiter sowie einen maximalen Ableitstrom von 65 kA.

3+1-Konfiguration für dreiphasige Anlagen

Das Schutzgerät verfügt über eine interne 3+1-Konfiguration mit drei Schutzelementen zwischen den Phasen und dem Neutralleiter sowie einem zusätzlichen Element zwischen Neutralleiter und Erde. Diese Architektur ist besonders für dreiphasige Anlagen mit Neutralleiter geeignet und kann in TT- und TNS-Netzkonfigurationen eingesetzt werden.

Die Nennbetriebsspannung des Modells 77738405 beträgt 230 V zwischen Phase und Neutralleiter und 400 V zwischen den Phasen, bei einer Netzfrequenz von 50-60 Hz.

Schutzpegel und Ableitvermögen

Parameter Wert EN-Klassifizierung Typ 1+2 IEC-Klassifizierung Klasse I+II Nennspannung Un 230/400 V AC Frequenz 50-60 Hz Maximale Dauerspannung Uc L-N 275 V AC Maximale Dauerspannung Uc N-PE 255 V AC Blitzstoßstrom Iimp L-N (10/350 µs) 12,5 kA Blitzstoßstrom Iimp N-PE (10/350 µs) 50 kA Nennableitstrom In L-N (8/20 µs) 20 kA Nennableitstrom In N-PE (8/20 µs) 50 kA Maximaler Ableitstrom Imax L-N 65 kA Maximaler Ableitstrom Imax N-PE 65 kA Schutzpegel Up L-N ≤1,3 kV Schutzpegel Up N-PE ≤1,5 kV

Sicherheit und elektrisches Verhalten

Das Schutzgerät verfügt über eine dynamische thermische Trennung und arbeitet im offenen Stromkreis, falls der thermische Schutz auslöst. Seine Kurzschlussfestigkeit Isccr beträgt 25 kA und es unterstützt eine maximale Vorsicherung von 200 A gG gemäß den von Cirprotec angegebenen Spezifikationen.

Die Ansprechzeit beträgt bis zu 25 ns zwischen Phase und Neutralleiter und bis zu 100 ns zwischen Neutralleiter und Erde. Diese schnelle Reaktion hilft, die Überspannungen zu begrenzen, die zu den nachgeschalteten Geräten gelangen.

Steckbares Format und Wartung

Der PSC4-12,5/400 TT verfügt über steckbare Kartuschen, eine Lösung, die Wartungsarbeiten vereinfacht. Wenn eines der Module das Ende seiner Lebensdauer erreicht, kann die entsprechende Kartusche ausgetauscht werden, ohne den Schutz vollständig zu demontieren oder die Verdrahtung des Sockels zu verändern.

Das optische Signalisierungssystem ermöglicht eine schnelle Kontrolle des Gerätezustands: Die grüne Anzeige signalisiert einen ordnungsgemäßen Betrieb, während das Fehlen der grünen Anzeige auf den Austausch der entsprechenden Kartusche hinweist.

Mechanische Spezifikationen

Merkmal Wert Anzahl der Pole 4 Interne Konfiguration 3+1 Anzahl der DIN-Module 4 Ausführung Steckbar Netzkonfiguration TT, TNS Schutzmodi L-N / N-PE Schutzart IP20 Isoliermaterial PA66 CT1 Entflammbarkeitsklasse UL94 V-0 Leiterquerschnitt starr 6 bis 35 mm² Leiterquerschnitt flexibel 6 bis 25 mm² Anzugsdrehmoment 3 Nm Temperaturbereich -40 bis 85 °C Feuchtigkeitsbereich 5 bis 95 % Abmessungen ca. 90 x 72 x 76 mm Nettogewicht 0,618 kg

Installation und Anwendungen

Das Schutzgerät ist für die Montage auf DIN-Schiene vorgesehen und belegt vier Module im Schaltschrank. Der Biconnect-Anschluss der PSC-Serie ermöglicht die Verbindung per Kabel und Klemme oder über eine Verbindungskamm-Schiene und erleichtert so die Integration in unterschiedliche Schaltschrankkonfigurationen.

Aufgrund seiner Eigenschaften eignet sich der Cirprotec PSC4-12,5/400 TT für den Schutz dreiphasiger Elektroinstallationen in Gebäuden, Industrie, Telekommunikation, Wasseraufbereitung, Ladeinfrastruktur für Elektrofahrzeuge und anderen Anwendungen, bei denen transiente Überspannungen hoher Energie begrenzt werden müssen.

Normen

Der Cirprotec PSC4-12,5/400 TT erfüllt die Normen IEC 61643-11 und EN 61643-11 für Überspannungsschutzgeräte, die an Niederspannungsnetze angeschlossen werden.

Dank seines hohen Ableitvermögens, seines kombinierten Typ-1+2-Schutzes, seiner dreiphasigen 3P+N-Konfiguration und seiner Bauweise mit steckbaren Kartuschen bietet der Cirprotec PSC4-12,5/400 TT eine robuste und praktische Lösung zum Schutz von Elektroinstallationen und Geräten vor transienten Überspannungen.
