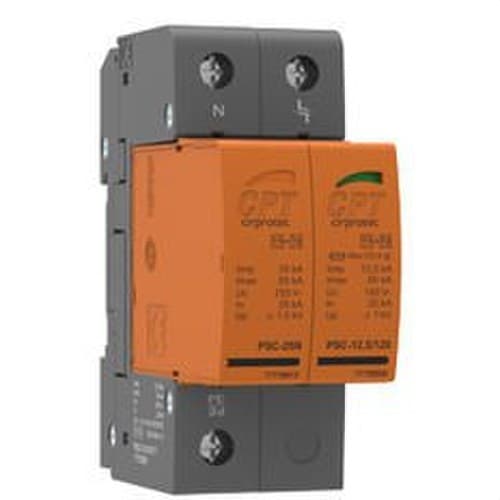

Überspannungsschutzgerät PSC2-230-TT 1P+N 12,5kA 2 Module steckbar

Der Überspannungsschutz Cirprotec PSC2-12,5/230 TT, Referenz 77738205, ist ein kombiniertes Gerät Typ 1+2 zum Schutz einphasiger Elektroinstallationen vor transienten Überspannungen, die durch atmosphärische Entladungen und Schalthandlungen im Netz verursacht werden. Er verfügt über eine interne 1+1-Konfiguration für Phase, Neutralleiter und Erde, einen Stoßstrom Iimp von 12,5 kA zwischen L-N sowie ein steckbares Format mit nur 2 Modulen für DIN-Schiene.

Er ist von Cirprotec speziell für TT-Netze mit 230 V gekennzeichnet und vereint in einem einzigen Gerät die Funktionen eines Typ-1- und eines Typ-2-Überspannungsschutzes. Er bietet einen Nennableitstrom In von 20 kA zwischen L-N, einen maximalen Ableitstrom Imax von 65 kA und ein Schutzpegel Up ≤1,3 kV zwischen Phase und Neutralleiter und stellt damit eine leistungsstarke Lösung für Wohn-, Gewerbe- und Industrie-Schalttafeln dar.

Kombinierter Überspannungsschutz Typ 1+2

Der Cirprotec PSC2-12,5/230 TT ist als Klasse I+II nach IEC und Typ 1+2 nach EN eingestuft. Diese doppelte Klassifizierung ermöglicht den Schutz sowohl gegen stoßartige Ströme infolge von Blitzeinwirkungen als auch gegen transiente Überspannungen geringerer Energie, die durch Schalthandlungen im Netz induziert oder erzeugt werden.

Durch die Integration beider Funktionen in einem einzigen Gerät wird die Koordination des Überspannungsschutzes innerhalb der Schalttafel vereinfacht.

Stoßstrom Iimp von 12,5 kA

Der in der Handelsbezeichnung enthaltene Wert von 12,5 kA entspricht dem Stoßentladestrom Iimp zwischen L-N, geprüft mit der für Typ-1-Überspannungsschutzgeräte charakteristischen Wellenform 10/350 µs.

• Iimp L-N, Wellenform 10/350 µs: 12,5 kA.
• Iimp N-PE, Wellenform 10/350 µs: 25 kA.

Daher dürfen die 12,5 kA nicht mit dem maximalen Ableitstrom Imax des Schutzgeräts verwechselt werden.

Imax von 65 kA und In bis zu 25 kA

Als Typ-2-Überspannungsschutz weist der PSC2-12,5/230 TT hohe Ableitfähigkeiten mit der Wellenform 8/20 µs auf:

• Nennableitstrom In L-N: 20 kA.
• Nennableitstrom In N-PE: 25 kA.
• Maximaler Ableitstrom Imax L-N: 65 kA.
• Maximaler Ableitstrom Imax N-PE: 65 kA.

Diese Leistungsdaten ermöglichen es dem Gerät, aufeinanderfolgende transiente Impulse innerhalb der in den Normen IEC/EN 61643-11 festgelegten Bedingungen zu bewältigen.

1+1-Konfiguration für einphasige Installationen

Obwohl er kommerziell als 1P+N-Schutzgerät beschrieben werden kann, definiert Cirprotec seine Architektur technisch als interne 1+1-Konfiguration mit 2 Polen.

Die Schutzmodi sind:

• L-N: Schutz zwischen Phase und Neutralleiter.
• N-PE: Schutz zwischen Neutralleiter und Schutzleiter.

Diese Konfiguration ist besonders für TT-Systeme geeignet, wie die Bezeichnung PSC2-12,5/230 TT dieser Referenz zeigt.

Nennspannung 230 V

Der Überspannungsschutz ist für eine Nennspannung von 230 V AC bei 50-60 Hz ausgelegt. Die maximale Dauerspannung Uc variiert je nach Schutzmodus:

• Uc L-N: 275 V AC.
• Uc N-PE: 255 V AC.

Diese Werte bestimmen die Spannung, die das Gerät dauerhaft aushalten kann, ohne seine Schutzfunktion auszulösen.

Reduziertes Schutzpegel Up

Cirprotec gibt die folgenden Spannungs-Schutzpegel bei Nennableitstrom an:

• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.

Der Up-Wert stellt die Restspannung dar, die während des Ansprechens des Schutzgeräts auftritt, und ist entscheidend für die Abstimmung des Geräts mit der Spannungsfestigkeit der nachgeschalteten Anlagenkomponenten.

Kurzschlussfestigkeit Isccr von 25 kA

Der PSC2-12,5/230 TT verfügt über eine Kurzschlussfestigkeit Isccr von 25 kA. Cirprotec legt außerdem eine maximale Vorsicherung von 200 A Typ gG fest.

Die Backup-Sicherung und ihre Koordination müssen entsprechend den tatsächlichen Eigenschaften der Anlage und den Anweisungen des Herstellers ausgewählt werden.

Folgestrom Ifi von 100 A

Der von Cirprotec angegebene Folgestrom Ifi beträgt 100 A. Dieser Parameter steht im Zusammenhang mit der Fähigkeit des Schutzgeräts, den Netzstrom zu unterbrechen, der nach dem Ansprechen des Schutzelements weiterfließen kann.

Schnelle Reaktion auf Überspannungen

Der Überspannungsschutz weist sehr kurze Ansprechzeiten auf:

• Ansprechzeit L-N: ≤25 ns.
• Ansprechzeit N-PE: ≤100 ns.

Diese schnelle Reaktion ermöglicht es, sehr kurzzeitige Impulse zu begrenzen, bevor sie sich auf die elektrischen und elektronischen Verbraucher der Anlage ausbreiten.

Dynamische thermische Trennung

Der PSC2 verfügt über eine dynamische thermische Trennung. Wenn ein Schutzelement das Ende seiner Lebensdauer erreicht oder einen anomalen Zustand aufweist, trennt der interne Mechanismus im offenen Stromkreis.

Dieses System trägt dazu bei, die Sicherheit des Geräts während seiner gesamten Lebensdauer zu erhalten.

Steckbares Format mit austauschbaren Kartuschen

Einer der Vorteile des PSC2-12,5/230 TT ist sein steckbares Design. Die Schutzkartuschen können vom Sockel abgenommen und bei Erreichen des Lebensendes ersetzt werden, ohne das gesamte Gerät demontieren oder austauschen zu müssen.

Cirprotec verwendet zudem mechanisch polarisierte Kartuschen entsprechend der Netzspannung, um die Montage einer falschen Referenz bei Wartungsarbeiten zu vermeiden.

Visuelle Statusanzeige

Das Gerät verfügt über eine visuelle Signalisierung zur einfachen Prüfung des Kartuschenzustands:

• Grün: Schutzgerät betriebsbereit.
• Nicht grün: Kartusche verbraucht und Austausch erforderlich.

Die Referenz 77738205 entspricht der Standardversion ohne Fernmeldekontakt. Die entsprechende Variante mit Fernsignalisierung ist die Referenz 77738206.

Ersatzkartuschen

Cirprotec bietet spezifische austauschbare Kartuschen zur einfachen Wartung des Schutzgeräts an:

• Leitungskartusche für 230 V: PSC-12,5/230, Referenz 77738601.
• Neutralleiterkartusche: PSC-25N, Referenz 77738613.

Der Einzeltausch ermöglicht es, Sockel und vorhandene Verdrahtung beizubehalten, wenn nur eines der Schutzelemente das Ende seiner Lebensdauer erreicht hat.

Umkehrbares Gehäuse und Biconnect-Anschluss

Die PSC 12,5-Serie verfügt über ein umkehrbares Gehäuse, um Flexibilität bei der Verdrahtung der Schalttafel zu bieten. Cirprotec verwendet außerdem sein Biconnect-Anschlusssystem, das für den Anschluss per Kabel und Klemme oder Sammelschiene ausgelegt ist.

2 Module für DIN-Schiene

Der PSC2-12,5/230 TT benötigt nur 2 Module und ist für die Montage auf DIN-Schiene ausgelegt. Seine Abmessungen betragen ungefähr 36 mm Breite, 90 mm Höhe und 76 mm Tiefe.

Sein kompaktes Format erleichtert die Integration des Typ-1+2-Schutzes in Schaltschränke mit begrenztem Platzangebot.

Klemmen für Leiter bis 35 mm²

Cirprotec gibt die folgenden Anschlussmöglichkeiten an:

• Massiver Leiter: 6 bis 35 mm².
• Flexibler Leiter: 6 bis 25 mm².
• Anzugsdrehmoment: 3 Nm.

Der endgültige Querschnitt ist entsprechend den Eigenschaften der Installation und den Montageanweisungen auszuwählen.

Schutzart IP20

Das Gerät besitzt die Schutzart IP20 und ist für die Installation im Inneren von Schaltschränken oder Gehäusen vorgesehen, die den für den Einsatzort erforderlichen Schutz bieten.

Großer Temperaturbereich

Der Überspannungsschutz kann zwischen -40 und +85 °C betrieben werden und verträgt eine relative Luftfeuchtigkeit von 5 bis 95 %, wodurch ein großer Umgebungsbereich für professionelle Elektroinstallationen abgedeckt wird.

Sein Isoliermaterial ist PA66 CT1 und es besitzt die Brennbarkeitsklasse UL94 V-0.

Anwendungen des Cirprotec PSC2-12,5/230 TT

• Einphasige Schalttafeln.
• Installationen mit TT-System.
• Wohnhäuser und Wohngebäude.
• Gewerbe- und Dienstleistungsgebäude.
• Industrieanlagen.
• Telekommunikation.
• Ladeinfrastrukturen für Elektrofahrzeuge.
• Photovoltaikanlagen auf der AC-Seite, sofern die Konfiguration kompatibel ist.
• Installationen, bei denen ein koordinierter Typ-1+2-Schutz erforderlich ist.
• Schutz elektrischer und elektronischer Geräte vor transienten Überspannungen.

Technische Merkmale des Cirprotec 77738205

• Marke: Cirprotec.
• Referenz: 77738205.
• Modell: PSC2-12,5/230 TT.
• Familie: PSC 12,5 1+1.
• Typ: Überspannungsschutzgerät gegen transiente Überspannungen.
• IEC-Klassifizierung: Klasse I+II.
• EN-Klassifizierung: Typ 1+2.
• Anwendung: AC-Stromnetz.
• Kommerzielle Konfiguration: einphasig 1P+N.
• Interne Konfiguration: 1+1.
• Anzahl der Pole: 2.
• Netzsystem: TT.
• Schutzmodi: L-N / N-PE.
• Nennspannung Un: 230 V AC.
• Frequenz: 50-60 Hz.
• Uc L-N: 275 V AC.
• Uc N-PE: 255 V AC.
• Iimp L-N, Wellenform 10/350 µs: 12,5 kA.
• Iimp N-PE, Wellenform 10/350 µs: 25 kA.
• In L-N, Wellenform 8/20 µs: 20 kA.
• In N-PE, Wellenform 8/20 µs: 25 kA.
• Imax L-N, Wellenform 8/20 µs: 65 kA.
• Imax N-PE, Wellenform 8/20 µs: 65 kA.
• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.
• Kurzschlussfestigkeit Isccr: 25 kA.
• Maximale Vorsicherung: 200 A gG.
• Folgestrom Ifi: 100 A.
• Ansprechzeit L-N: ≤25 ns.
• Ansprechzeit N-PE: ≤100 ns.
• Dynamische thermische Trennung: ja.
• Trennmodus: offener Stromkreis.
• Format: steckbar.
• Austauschbare Kartuschen: ja.
• Visuelle Anzeige: grün OK / nicht grün ersetzen.
• Fernanzeige: nein.
• Version mit Fernanzeige: 77738206.
• Umkehrbares Gehäuse: ja.
• Biconnect-Anschluss: ja.
• Anzahl DIN-Module: 2.
• Montage: DIN-Schiene.
• Abmessungen ungefähr: 36 x 90 x 76 mm.
• Schutzart: IP20.
• Isoliermaterial: PA66 CT1.
• Brennbarkeit: UL94 V-0.
• Massiver Leiter: 6-35 mm².
• Flexibler Leiter: 6-25 mm².
• Anzugsdrehmoment: 3 Nm.
• Betriebstemperatur: -40 bis +85 °C.
• Relative Luftfeuchtigkeit: 5-95%.
• Leitungskartusche: PSC-12,5/230, Referenz 77738601.
• Neutralleiterkartusche: PSC-25N, Referenz 77738613.
• Normen: IEC 61643-11 und EN 61643-11.

Hochleistungs-Typ-1+2-Schutz auf nur 2 Modulen

Der Cirprotec PSC2-12,5/230 TT kombiniert Typ-1- und Typ-2-Schutz in einem kompakten Gerät für einphasige 230-V-TT-Netze. Sein Iimp von 12,5 kA zwischen L-N, Imax von 65 kA, In von 20 kA und Up ≤1,3 kV bieten eine hohe Schutzleistung gegen verschiedene Arten transienter Überspannungen.

Das steckbare Design, die austauschbaren Kartuschen, die visuelle Anzeige, das umkehrbare Gehäuse und der Biconnect-Anschluss vereinfachen die Installation und spätere Wartungsarbeiten, während die Breite von nur 2 Modulen die optimale Nutzung des verfügbaren Platzes im Schaltschrank ermöglicht.

Wichtig: Die im Handelsnamen angegebenen 12,5 kA beziehen sich auf den Stoßstrom Iimp mit Wellenform 10/350 µs zwischen L-N, entsprechend der Typ-1-Klassifizierung. Der maximale Ableitstrom Imax mit Wellenform 8/20 µs beträgt 65 kA. Diese Referenz enthält keinen Fernkontakt; für diese Funktion ist die Version 77738206 vorgesehen.
