Überspannungsschutz Typ 2 4P 15kA

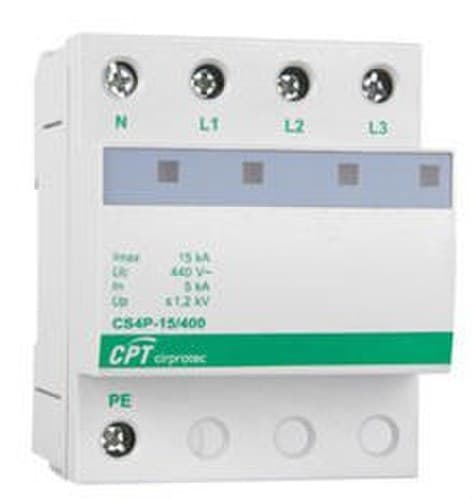

Der Cirprotec CS4P-15/400, Referenz 77705428, ist ein Überspannungsschutzgerät Typ 2 zum Schutz von dreiphasigen 230/400-V-Elektroinstallationen vor transienten Überspannungen, die durch atmosphärische Entladungen oder Schalthandlungen im Netz verursacht werden. Er verfügt über 4 Pole, eine interne 4+0-Konfiguration und einen maximalen Ableitstrom Imax von 15 kA und bietet eine kompakte Lösung für die Installation in Verteilerschränken auf DIN-Schiene.

Dieses Überspannungsschutzgerät (SPD) gehört zur CS-Serie von Cirprotec und verfügt über ein monoblockartiges Design mit 4 DIN-Modulen. Es ist besonders für TNS-Netze geeignet und bietet Schutz in den Modi L-PE und N-PE. Die LED-Anzeige ermöglicht eine visuelle Kontrolle des Zustands des Schutzgeräts bei Inspektions- und Wartungsarbeiten.

Hauptmerkmale des Cirprotec CS4P-15/400

• Überspannungsschutzgerät gegen transiente Überspannungen.
• Cirprotec-Referenz: 77705428.
• Modell: CS4P-15/400.
• Klassifizierung nach EN 61643-11: Typ 2.
• Klassifizierung nach IEC 61643-11: Klasse II.
• Interne Konfiguration: 4+0.
• Anzahl der Pole: 4.
• Nennspannung: 230/400 V AC.
• Nennfrequenz: 50-60 Hz.
• Maximaler Ableitstrom Imax: 15 kA.
• Nennableitstrom In: 5 kA.
• Schutzpegel Up: ≤1,2 kV.
• Maximale Dauerspannung Uc: 275 V AC.
• Monoblock-Ausführung.
• Installation auf DIN-Schiene.
• Breite von 4 DIN-Modulen.
• Statusanzeige per LED.
• Schutzmodi L-PE / N-PE.
• TNS-Netzkonfiguration.
• Schutzart IP20.

Typ-2-Schutz gegen transiente Überspannungen

Der CS4P-15/400 ist als SPD Typ 2 / Klasse II klassifiziert und dient dazu, transiente Überspannungen zu begrenzen, die in der Elektroinstallation infolge indirekter atmosphärischer Entladungen, induzierter Phänomene oder Schalthandlungen im Netz auftreten können.

Seine Funktion besteht darin, die mit diesen Impulsen verbundene Energie gegen Erde abzuleiten und die Restspannung zu begrenzen, die die nachgeschalteten Geräte erreicht. Dadurch trägt er zum Schutz empfindlicher elektrischer und elektronischer Verbraucher bei und hilft, Schäden durch Spannungsspitzen zu reduzieren.

Ableitvermögen

Das Schutzgerät bietet einen maximalen Ableitstrom Imax von 15 kA mit 8/20-µs-Wellenform sowie einen Nennableitstrom In von 5 kA. Sein Schutzpegel Up beträgt höchstens 1,2 kV und begrenzt damit die Überspannung, die an den angeschlossenen Geräten ankommen kann.

Elektrischer Parameter Wert EN-Klassifizierung Typ 2 IEC-Klassifizierung Klasse II Nennspannung Un 230/400 V AC Frequenz 50-60 Hz Maximale Dauerspannung Uc 275 V AC Nennableitstrom In (8/20 µs) 5 kA Maximaler Ableitstrom Imax (8/20 µs) 15 kA Spannungsschutzpegel Up ≤1,2 kV Kurzschlussfestigkeit Isccr 10 kA Maximale Vorsicherung 63 A gG Ansprechzeit ≤25 ns

4-polige Konfiguration

Der Cirprotec 77705428 verfügt über eine interne 4+0-Konfiguration und 4 Pole. Er ist für TNS-Netze ausgelegt und arbeitet mit den Schutzmodi L-PE und N-PE, wodurch die Phasen und der Neutralleiter gegenüber dem Schutzleiter geschützt werden.

Seine Nennspannung von 230/400 V AC macht ihn geeignet für übliche dreiphasige Verteilerschränke in gewerblichen, tertiären und industriellen Anlagen, die einen Typ-2-Schutz gegen transiente Überspannungen benötigen.

Monoblock-Ausführung für DIN-Schiene

Der CS4P-15/400 besitzt eine Monoblock-Konstruktion und belegt 4 Module auf der DIN-Schiene. Dieses Design ermöglicht eine kompakte Integration in Verteilerschränke und die zentrale Absicherung der vier Leitungen in einem einzigen Gerät.

Im Gegensatz zu Schutzgeräten mit steckbaren Kartuschen verwendet dieses Modell ein Monoblock-Gehäuse. Der Zustand des Geräts kann über die LED-Anzeige überprüft werden, was die regelmäßigen Inspektionen der Anlage erleichtert.

Mechanische und Umgebungsmerkmale

Merkmal Wert Ausführung Monoblock Anzahl der Pole 4 Interne Konfiguration 4+0 Anzahl der DIN-Module 4 Netzkonfiguration TNS Schutzmodi L-PE / N-PE Anzeigetyp LED Schutzart IP20 Isoliermaterial PC + Glasfaser Gehäusefarbe Grau RAL 7035 Brennbarkeitsklasse UL94 V-0 Leiterquerschnitt starr 6 bis 35 mm² Leiterquerschnitt flexibel 6 bis 25 mm² Anzugsdrehmoment 4 Nm Betriebstemperatur -40 bis 85 °C Betriebsfeuchtigkeit 5 bis 95 %

Installation und Anwendungen

Der Überspannungsschutz Cirprotec CS4P-15/400 ist für Verteilerschränke vorgesehen, in denen ein Typ-2-Schutz gegen transiente Überspannungen erforderlich ist. Er kann in Wohn-, Gewerbe-, Tertiär- oder Industrieanlagen eingesetzt werden, sofern die elektrischen Eigenschaften mit dem Gerät kompatibel sind.

Dank der Montage auf DIN-Schiene, seiner Breite von vier Modulen und der vierpoligen Ausführung lässt sich der Überspannungsschutz einfach in den Verteilerschrank integrieren. Um die ordnungsgemäße Funktion des Systems zu gewährleisten, müssen die Leiterquerschnitte, vorgeschalteten Schutzorgane, Anschlusspläne und sonstigen von Cirprotec definierten Anforderungen eingehalten werden.

Normen

Der Cirprotec CS4P-15/400 wurde gemäß den Normen IEC 61643-11 und EN 61643-11 entwickelt, die für Überspannungsschutzgeräte gelten, die an Niederspannungsnetze angeschlossen sind.

Mit einem maximalen Ableitstrom von 15 kA, einem Schutzpegel Up ≤1,2 kV, vier Polen und einer Monoblock-Ausführung mit 4 Modulen ist der Cirprotec 77705428 eine kompakte Lösung zum Schutz von dreiphasigen Anlagen vor transienten Überspannungen und trägt dazu bei, angeschlossene elektrische und elektronische Geräte zu erhalten.
