Überspannungsschutz IGA 1P+N 40A

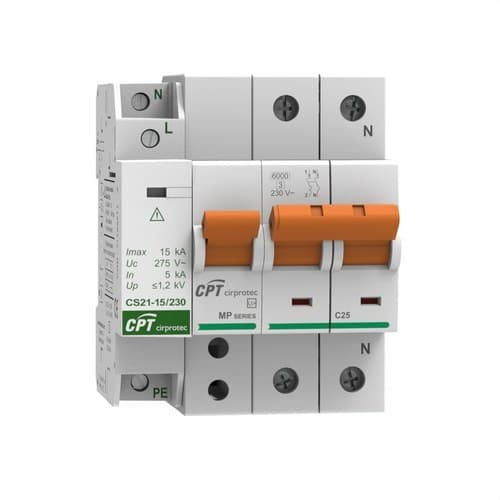

Der Cirprotec V-CHECK 2MP-40-D + CS21, Referenz 77706397C, ist ein Schutzset für einphasige Elektroinstallationen, das Schutz vor dauerhaften Überspannungen, einen 40-A-Hauptleitungsschutzschalter (IGA) und einen Überspannungsschutz Typ 2 gegen transiente Überspannungen kombiniert. Die 1P+N-Konfiguration schützt Verteilerschränke in Wohngebäuden und anderen einphasigen 230-V-Anlagen vor verschiedenen Spannungsanomalien mit einer kompakten und abgestimmten Lösung.

Das Set integriert den Überspannungsschutz für dauerhafte Überspannungen V-CHECK 2MP-D-40 mit einem C-Charakteristik-IGA von 40 A sowie einen Cirprotec CS21-Überspannungsableiter für transiente Überspannungen mit 15 kA. Diese Kombination bietet Schutz vor anhaltenden Netzspannungsanstiegen und vor kurzzeitigen Spannungsspitzen, die durch Schalthandlungen oder indirekte Auswirkungen von Blitzentladungen verursacht werden.

Kombinierter Schutz gegen dauerhafte und transiente Überspannungen

Die Referenz 77706397C vereint zwei ergänzende Schutztechnologien. Das V-CHECK-Modul überwacht dauerhafte Überspannungen und wirkt auf den integrierten Leistungsschalter, während das CS21-Modul transiente Überspannungen begrenzt und deren Energie innerhalb der vom Hersteller vorgesehenen Bedingungen ableitet.

• Dauerhafte Überspannungen: POP-Schutz gemäß UNE-EN 50550.
• Transiente Überspannungen: Typ-2-/Klasse-II-Überspannungsschutz.
• Magnetothermischer Schutz: integrierter 40-A-IGA mit C-Charakteristik.
• Konfiguration: einphasig 1P+N.

Integrierter 40-A-IGA mit C-Charakteristik

Der V-CHECK 2MP-D-40 integriert einen 40-A-Hauptleitungsschutzschalter mit C-Auslösecharakteristik. Neben der Abschaltung der Anlage bei Erkennung einer dauerhaften Überspannung bietet der Leitungsschutzschalter Schutz vor Überlast und Kurzschluss gemäß seinen Nennwerten.

Das für diese Baureihe angegebene Ausschaltvermögen beträgt 6 kA gemäß UNE-EN 60898-1.

POP-Überspannungsschutz für dauerhafte Überspannungen

Das V-CHECK-Modul überwacht die Versorgungsspannung der Anlage und ist dafür ausgelegt, diese abzuschalten, wenn eine dauerhafte Überspannung auftritt, die die vom Gerät vorgesehenen Grenzwerte überschreitet.

Diese Art von Anomalie kann deutlich länger anhalten als eine transiente Überspannung und Haushaltsgeräte, elektronische Geräte, Netzteile und andere angeschlossene Verbraucher beeinträchtigen.

Schutz gemäß UNE-EN 50550

Die Baureihe V-CHECK MP-D ist als POP-Überspannungsschutz gegen dauerhafte Überspannungen gemäß UNE-EN 50550 ausgelegt und wird vorverdrahtet mit integriertem Leitungsschutzschalter geliefert.

Diese Integration erleichtert die Montage im Verteiler und reduziert den Bedarf an Verbindungen zwischen einzelnen Komponenten.

Typ-2-Überspannungsschutz mit 15 kA

Das Set enthält außerdem einen Cirprotec CS21 für transiente Überspannungen, klassifiziert als Typ 2 gemäß EN IEC 61643-11 und Klasse II. Er ist besonders geeignet als Schutz in Verteilern von Anlagen, die nicht direkt dem Blitzeinschlag ausgesetzt sind, oder als zweite Schutzstufe, wenn vorgelagert ein Typ-1-Schutz vorhanden ist.

Der CS21 bietet einen maximalen Ableitstrom Imax von 15 kA mit 8/20-µs-Wellenform und einen Nennableitstrom In von 5 kA.

Kompakter 2-poliger CS21 in einem Modul

Der CS21-Überspannungsableiter verfügt über eine interne 1+1-Konfiguration mit 2 Polen und belegt nur 1 DIN-Schienenmodul. Er ist für TT- und TNS-Netze ausgelegt und bietet Schutz in den Modi L-N und N-PE.

Sein Monoblock-Design ermöglicht den Einbau eines transiente Überspannungsschutzes bei minimalem Platzbedarf im Verteiler.

Nennspannung von 230 V

Das Set ist für einphasige Niederspannungsanlagen vorgesehen. Der CS21 arbeitet mit einer Nennspannung von 230 V AC bei 50-60 Hz, während der Überspannungsschutz V-CHECK MP-D für einphasige 1F+N-Anwendungen ausgelegt ist.

Transientenschutz mit thermischer Trennung

Das CS21-Modul verfügt über eine dynamische thermische Trennung. Dieses System ermöglicht die interne Abschaltung des Schutzelements, wenn das Ende seiner Lebensdauer erreicht ist oder ein Zustand eintritt, der den sicheren Betrieb beeinträchtigt.

Zusätzlich verfügt es über eine optische LED-Anzeige zur einfachen Zustandskontrolle des Schutzgeräts.

Kurzschlussfestigkeit des CS21 von 10 kA

Für das CS21-Modul für transiente Überspannungen gibt Cirprotec eine Kurzschlussfestigkeit Isccr von 10 kA sowie eine maximale Vorsicherung von 63 A Typ gG an.

Die Koordination mit den Überstromschutzorganen des Verteilers muss unter Beachtung der Herstellerangaben und der tatsächlichen Anlagenbedingungen erfolgen.

Montage auf DIN-Schiene

Alle Elemente des Sets sind für die modulare Montage auf DIN-Schiene ausgelegt. Der Überspannungsschutz mit IGA belegt 3 Module und der CS21 1 Modul, sodass das Set insgesamt etwa 4 DIN-Module benötigt.

Diese Konfiguration ermöglicht die Integration der wichtigsten Schutzfunktionen gegen Spannungsanomalien auf kleinem Raum im Verteiler.

Anschlüsse des Transientenschutzes

Der CS21 unterstützt starre Leiter von 6 bis 35 mm² und flexible Leiter von 6 bis 25 mm². Sein Gehäuse besteht aus Polycarbonat mit der Entflammbarkeitsklasse UL94 V-0.

Der endgültige Leiterquerschnitt muss entsprechend den Eigenschaften der Anlage, den vorhandenen Schutzorganen und den geltenden elektrischen Vorschriften ausgewählt werden.

Großer Umgebungsbereich des CS21-Moduls

Cirprotec gibt für den CS21 einen Betriebstemperaturbereich von -40 bis +85 °C und eine zulässige relative Luftfeuchtigkeit von 5 bis 95 % an.

Anwendungen des Cirprotec 77706397C

• Einphasige Elektroverteilungen in Wohngebäuden.
• Wohnungen und Zweitwohnsitze.
• Gewerberäume.
• Büros und kleine Unternehmen.
• Eigentümergemeinschaften.
• Modernisierung von Verteilerschränken.
• Anlagen, in denen ein 40-A-IGA erforderlich ist.
• Schutz von elektrischen und elektronischen Geräten vor dauerhaften und transienten Überspannungen.

Technische Merkmale des Cirprotec 77706397C

• Marke: Cirprotec.
• Referenz: 77706397C.
• Set: V-CHECK 2MP-40-D + CS21.
• Typ: kombinierter Schutz gegen dauerhafte und transiente Überspannungen mit IGA.
• Anwendung: einphasige Installation.
• Konfiguration: 1P+N.
• Nennstrom des IGA: 40 A.
• Charakteristik des IGA: C.
• Ausschaltvermögen des IGA: 6 kA gemäß UNE-EN 60898-1.
• Schutz gegen dauerhafte Überspannungen: ja.
• POP-Norm: UNE-EN 50550.
• Schutz gegen transiente Überspannungen: ja.
• Transientenschutz: CS21.
• Klassifizierung transient: Typ 2 / Klasse II.
• Konfiguration des CS21: 1+1, 2-polig.
• Nennspannung des CS21: 230 V AC.
• Frequenz: 50-60 Hz.
• Maximaler Ableitstrom Imax: 15 kA, 8/20-µs-Wellenform.
• Nennableitstrom In: 5 kA, 8/20-µs-Wellenform.
• Kurzschlussfestigkeit Isccr des CS21: 10 kA.
• Maximale Vorsicherung des CS21: 63 A gG.
• Dynamische thermische Trennung: ja.
• Statusanzeige des CS21: optisch per LED.
• Netzkonfigurationen des CS21: TT und TNS.
• Schutzmodi: L-N / N-PE.
• Ausführung des CS21: Monoblock.
• Module des dauerhaften Schutzes + IGA: 3.
• Module des CS21: 1.
• Ungefähre Belegung des Sets: 4 DIN-Module.
• Montage: DIN-Schiene.
• Vom CS21 zugelassener starrer Leiter: 6-35 mm².
• Vom CS21 zugelassener flexibler Leiter: 6-25 mm².
• Isoliermaterial des CS21: Polycarbonat.
• Entflammbarkeit: UL94 V-0.
• Betriebstemperatur des CS21: -40 bis +85 °C.
• Relative Luftfeuchtigkeit des CS21: 5-95 %.
• Normen des Transientenschutzes: IEC 61643-11 / EN IEC 61643-11.
• EAN des Sets: 8435297856047.

Umfassender Schutz für einphasige 40-A-Verteiler

Der Cirprotec 77706397C vereint in einem einzigen Set einen C-Charakteristik-IGA mit 40 A, POP-Schutz gegen dauerhafte Überspannungen und einen Typ-2-Ableiter mit 15 kA für transiente Überspannungen. Diese Kombination ist besonders für einphasige Verteilungen geeignet, bei denen sowohl die Anlage als auch die angeschlossenen Geräte vor verschiedenen Netzspannungsstörungen geschützt werden sollen.

Die vorverdrahtete Ausführung, das modulare Format und die Integration des kompakten CS21 erleichtern die Montage und reduzieren den Platzbedarf gegenüber vollständig unabhängigen Einzelgeräten.

Wichtig: Die Referenz 77706397C umfasst zusätzlich zum im Titel genannten dauerhaften Schutz und IGA auch einen Überspannungsschutz gegen transiente Überspannungen. Auswahl, Koordination und Installation des Sets müssen gemäß dem Netzschema und den Anweisungen von Cirprotec erfolgen.
