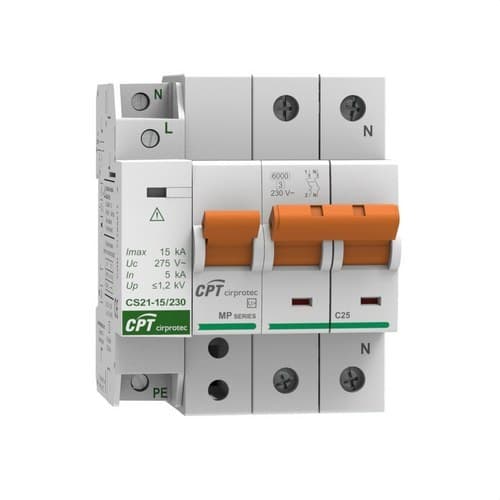

Überspannungsschutz IGA 1P+N 25A

Der Cirprotec V-CHECK 2MP-D-25 + CS21 Überspannungsschutz, Referenz 77706395C, ist ein Schutzset für einphasige Elektroinstallationen, das Schutz vor dauerhaften Überspannungen, einen 25-A-Hauptleitungsschutzschalter (IGA) und Überspannungsschutz Typ 2 gegen transiente Überspannungen kombiniert. Die 1P+N-Ausführung ist besonders geeignet für Verteilerschränke in Wohngebäuden, Gewerberäumen und anderen einphasigen 230-V-Anlagen.

Das Set besteht aus dem Überspannungsschutz für dauerhafte Überspannungen V-CHECK 2MP-D-25 mit integriertem 25-A-IGA mit C-Charakteristik sowie dem Transientenschutz CS21-15/230. So schützt eine einzige Lösung sowohl vor anhaltenden Spannungsanstiegen als auch vor sehr kurzen transiente Spannungsspitzen, die durch Schalthandlungen oder indirekte Auswirkungen von Blitzentladungen entstehen.

Kombinierter Schutz gegen dauerhafte und transiente Überspannungen

Die Referenz 77706395C vereint zwei sich ergänzende Schutzarten:

• Dauerhafte Überspannungen: Der V-CHECK überwacht die Versorgungsspannung und schaltet den integrierten IGA bei einer dauerhaften Anomalie gemäß seiner Auslösekennlinie ab.
• Transiente Überspannungen: Der CS21 begrenzt kurzzeitige Spannungsspitzen und leitet die Störenergie gegen Erde ab.
• Überlast und Kurzschluss: Der 25-A-IGA bietet den entsprechenden magnetothermischen Schutz für den Stromkreis.

Diese Kombination trägt dazu bei, sowohl die Leitungen der Installation als auch die nachgeschalteten elektrischen und elektronischen Geräte zu schützen.

Integrierter 25-A-IGA mit C-Charakteristik

Der V-CHECK 2MP-D-25 enthält einen 25-A-Leitungsschutzschalter mit C-Charakteristik. Das Gerät ist werkseitig vorverdrahtet, um die Montage zu vereinfachen und zusätzliche Anschlüsse im Schaltschrank zu reduzieren.

Die C-Charakteristik ist üblich in Verteilungsstromkreisen mit Lasten, die moderate Einschaltströme erzeugen können. Das zugehörige Ausschaltvermögen dieser Baureihe beträgt 6 kA gemäß UNE-EN 60898.

Schutz gegen dauerhafte POP-Überspannungen

Das V-CHECK-Modul ist dafür ausgelegt, anomale und anhaltende Anstiege der Netzspannung zu erkennen. Diese Art von Überspannung kann unter anderem durch Probleme mit dem Neutralleiter entstehen und elektrische Verbraucher über einen längeren Zeitraum einer höheren als der vorgesehenen Spannung aussetzen.

Wird eine dauerhafte Überspannung gemäß der vom Gerät festgelegten Kennlinie erkannt, öffnet das System den integrierten Leitungsschutzschalter und trennt die geschützte Anlage.

POP-Schutz gemäß UNE-EN 50550

Cirprotec ordnet die Baureihe V-CHECK MP-D als häuslichen Schutz gegen dauerhafte POP-Überspannungen gemäß UNE-EN 50550 mit integriertem Leitungsschutzschalter ein.

Die Lösung ist besonders für Schutzverteilungen in Niederspannungsanlagen vorgesehen, bei denen die Überwachung dauerhafter Überspannungen und der magnetothermische Schutz integriert werden sollen.

Typ-2-Überspannungsschutz mit 15 kA

Das Set 77706395C enthält zusätzlich einen Cirprotec CS21-15/230, klassifiziert als Typ 2 gemäß EN 61643-11 und Klasse II gemäß IEC 61643-11.

Der CS21 weist einen maximalen Ableitstrom Imax von 15 kA mit 8/20-µs-Wellenform auf und ist für die Begrenzung transiente Überspannungen in Niederspannungs-Schalttafeln ausgelegt.

• Klassifizierung: Typ 2 / Klasse II.
• Imax L-N: 15 kA, 8/20 µs.
• Imax N-PE: 15 kA, 8/20 µs.
• Nennableitstrom In: 5 kA.

1+1-Ausführung des Transientenschutzes

Der CS21 verwendet eine interne 1+1-Konfiguration mit 2 Polen, speziell ausgelegt für einphasige Installationen mit Phase, Neutralleiter und Schutzleiter.

Die Schutzpfade sind L-N und N-PE und bieten einen koordinierten Schutz zwischen Phase und Neutralleiter sowie zwischen Neutralleiter und Erde.

Kompatibel mit TT- und TNS-Netzen

Cirprotec spezifiziert den CS21-15/230 für TT- und TNS-Netzkonfigurationen. Die Installation muss gemäß dem vom Hersteller vorgegebenen Anschlussplan erfolgen, wobei dem Neutralleiter und dem PE-Schutzleiter besondere Aufmerksamkeit zu schenken ist.

Nennspannung 230 V AC

Der CS21 arbeitet mit einer Nennspannung von 230 V AC bei 50-60 Hz. Seine maximale Dauerspannung beträgt 275 V zwischen Phase und Neutralleiter.

Diese Eigenschaften machen ihn geeignet für herkömmliche einphasige Niederspannungs-Schalttafeln in der angegebenen Konfiguration.

Schutzpegel des CS21

Für das Transientenschutzmodul gibt Cirprotec einen Schutzpegel von Up ≤1,2 kV zwischen Phase und Neutralleiter sowie ≤1,5 kV zwischen Neutralleiter und Erde an.

Der Up-Wert bezeichnet die Restspannung, die während der Auslösung des Schutzgeräts unter den angegebenen Prüfbedingungen auftritt, und ist ein wichtiger Parameter für die Koordination mit den nachgeschalteten Geräten.

Kurzschlussfestigkeit des CS21 von 10 kA

Der CS21-Transientenschutz weist eine Kurzschlussfestigkeit Isccr von 10 kA auf, und Cirprotec gibt für dieses Modul eine maximale Vorsicherung von 63 A Typ gG an.

Die endgültige Koordination mit den Überstrom-Schutzeinrichtungen muss gemäß dem Schaltbild und den tatsächlichen Eigenschaften der Installation erfolgen.

Dynamische thermische Trennung

Der CS21 verfügt über ein dynamisches thermisches Trennsystem, das das Schutzelement intern isoliert, wenn es das Ende seiner Lebensdauer erreicht oder eine anomale Betriebsbedingung vorliegt.

Diese Funktion trägt dazu bei, das sichere Verhalten des Geräts während seiner gesamten Lebensdauer aufrechtzuerhalten.

Visuelle LED-Anzeige

Das Modul für transiente Überspannungen verfügt über eine visuelle LED-Anzeige, die die Zustandskontrolle bei Inspektions- und Wartungsarbeiten erleichtert.

Die in diesem Set verwendete Standardreferenz CS21-15/230 besitzt keinen Fernmeldekontakt.

Kompaktes Format mit 4 DIN-Modulen

Der einphasige V-CHECK belegt 3 DIN-Module und der kompakte CS21 nur 1 zusätzliches Modul. Das Set benötigt somit insgesamt etwa 4 Module Platz im Schaltschrank.

Beide Komponenten sind für die Montage auf DIN-Schiene vorbereitet und lassen sich so einfach in die übrigen modularen Schutzgeräte der Anlage integrieren.

CS21 mit nur 1 Modul

Eine der herausragenden Eigenschaften des CS21 ist sein extrem kompaktes Monoblock-Format. Er integriert seine 2 Schutzpole in nur 1 DIN-Modul und ermöglicht so den Einbau eines Typ-2-Schutzes, ohne den üblichen Platz eines herkömmlichen zweipoligen Ableiters zu beanspruchen.

Anschlüsse des Transientenschutzes

Der CS21 unterstützt:

• Starre Leiter: von 6 bis 35 mm².
• Flexible Leiter: von 6 bis 25 mm².

Der verwendete Querschnitt muss entsprechend den Eigenschaften der Installation und den Anweisungen von Cirprotec festgelegt werden.

Großer Umgebungsbereich des CS21

Das Transientenschutzmodul ist für den Betrieb zwischen -40 und +85 °C sowie bei einer relativen Luftfeuchtigkeit von 5 bis 95 % ausgelegt.

Das Gehäuse besteht aus Polycarbonat, besitzt die Entflammbarkeitsklasse UL94 V-0 und ist in Grau RAL 7035 ausgeführt.

Anwendungen des Cirprotec 77706395C

• Einphasige Elektroverteilungen in Wohngebäuden.
• Wohnungen und Zweitwohnsitze.
• Gewerberäume.
• Büros und kleine Unternehmen.
• Eigentümergemeinschaften.
• Sanierungen von Schalttafeln.
• Einphasige Installationen mit 25-A-IGA.
• Schutz von Haushaltsgeräten und elektronischen Geräten vor Spannungsanomalien.

Technische Eigenschaften des Cirprotec 77706395C

• Marke: Cirprotec.
• Referenz: 77706395C.
• Set: V-CHECK 2MP-D-25 + CS21-15/230.
• Typ: kombinierter Schutz gegen dauerhafte und transiente Überspannungen mit IGA.
• Anwendung: einphasige Installationen.
• Konfiguration: 1P+N / 1F+N.
• Nennspannung: 230 V AC.
• Integrierter IGA: ja.
• Nennstrom des IGA: 25 A.
• Charakteristik des IGA: C.
• Ausschaltvermögen: 6 kA gemäß UNE-EN 60898.
• Schutz gegen dauerhafte Überspannungen: ja.
• POP-Schutz: gemäß UNE-EN 50550.
• Vorverdrahteter V-CHECK: ja.
• Schutz gegen transiente Überspannungen: ja.
• DPS-Modell: CS21-15/230.
• Interne Konfiguration des CS21: 1+1.
• Polzahl des CS21: 2.
• EN-Klassifizierung des CS21: Typ 2.
• IEC-Klassifizierung des CS21: Klasse II.
• Netzkonfigurationen: TT und TNS.
• Schutzmodi: L-N / N-PE.
• Imax: 15 kA, 8/20 µs.
• In: 5 kA, 8/20 µs.
• Uc L-N: 275 V AC.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• Kurzschlussfestigkeit Isccr des CS21: 10 kA.
• Maximale Vorsicherung des CS21: 63 A gG.
• Dynamische thermische Trennung: ja.
• Visuelle Anzeige des CS21: LED.
• Fernanzeige: nein.
• Module des V-CHECK: 3.
• Module des CS21: 1.
• Gesamter Platzbedarf: ca. 4 DIN-Module.
• Montage: DIN-Schiene.
• Vom CS21 zugelassener starrer Leiter: 6-35 mm².
• Vom CS21 zugelassener flexibler Leiter: 6-25 mm².
• Betriebstemperatur des CS21: -40 bis +85 °C.
• Relative Luftfeuchtigkeit des CS21: 5-95 %.
• Isoliermaterial des CS21: Polycarbonat.
• Entflammbarkeit des CS21: UL94 V-0.
• Wesentliche Normen: UNE-EN 50550 und IEC/EN 61643-11.
• EAN des Sets: 8435297857129.

Umfassender Schutz für einphasige 25-A-Verteilungen

Der Cirprotec 77706395C kombiniert in einem einzigen Set einen 25-A-IGA mit C-Charakteristik, Schutz gegen dauerhafte Überspannungen und einen Typ-2-Ableiter mit Imax von 15 kA. Damit lassen sich verschiedene elektrische Risiken mit einer modularen Lösung abdecken, die besonders für einphasige Verteilungen geeignet ist.

Der vorverdrahtete V-CHECK vereinfacht die Montage des Schutzes gegen dauerhafte Überspannungen, während der kompakte CS21 den Transientenschutz mit nur einem DIN-Modul ergänzt. Das Ergebnis ist eine Lösung mit etwa 4 Modulen für Wohngebäude, Gewerberäume und andere kompatible Installationen.

Wichtig: Obwohl der bereitgestellte Titel nur den Schutz gegen dauerhafte Überspannungen und den 25-A-IGA erwähnt, wird die vollständige Referenz 77706395C als Set mit dem 15-kA-CS21-Transientenschutz verkauft. Die Installation muss gemäß dem Schaltbild von Cirprotec und durch qualifiziertes Fachpersonal erfolgen.
