Überspannungsschutz für transiente und permanente Überspannungen 2P 63A

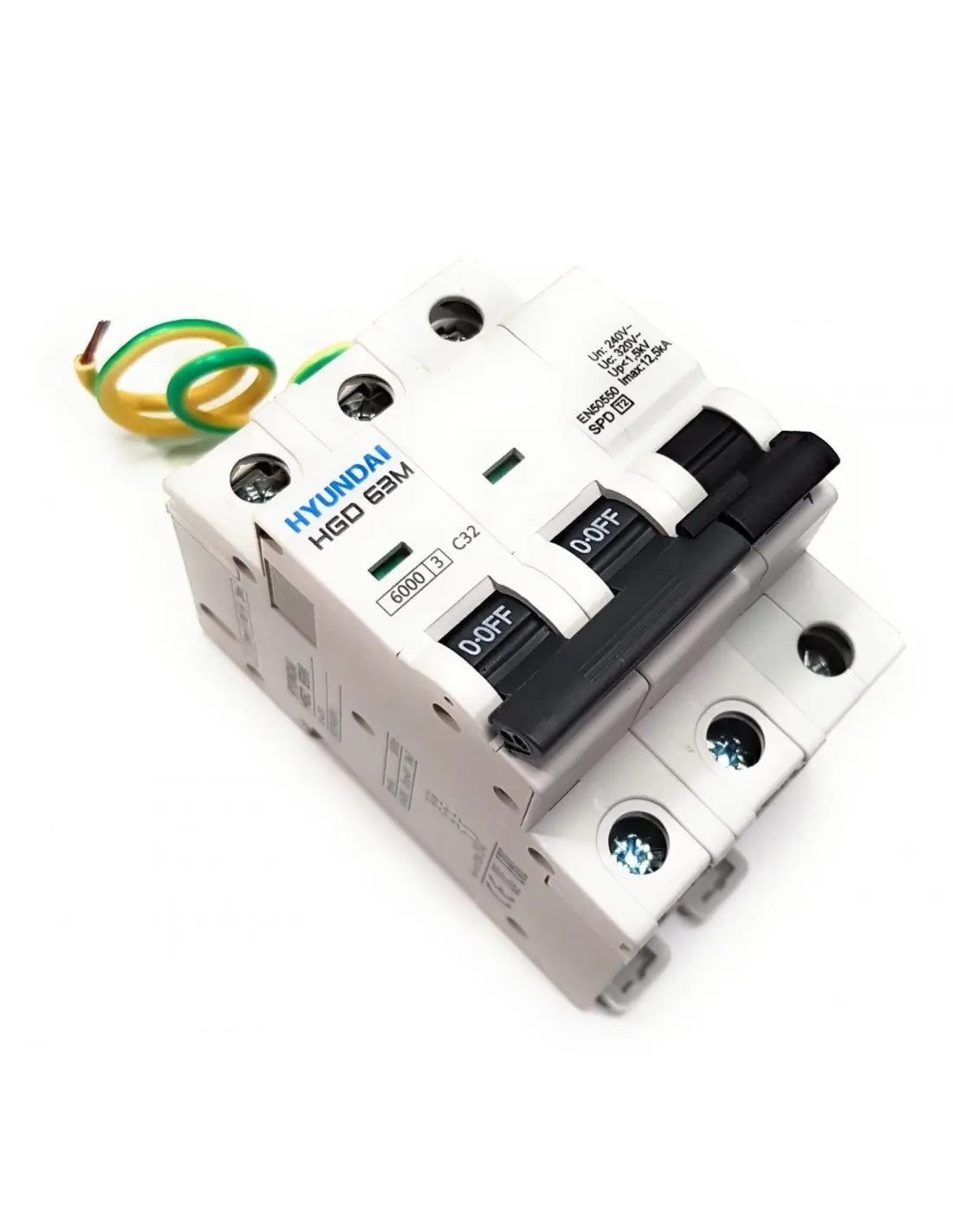

Der Überspannungsschutz Procoel ST-2P63 ist ein kombiniertes Gerät für einphasige Elektroinstallationen, das vor dauerhaften und transienten Überspannungen schützt und einen 63-A-automatischen Hauptschalter (IGA) integriert. Sein Design vereint in einer einzigen Einheit den Schutz vor länger anhaltenden Netzspannungsanstiegen, die Ableitung transienter Überspannungen und den magnetothermischen Schutz und vereinfacht so die Montage im Verteilerkasten.

Die Referenz ST-2P63 arbeitet mit 240 V AC, verfügt über einen IGA mit C-Charakteristik und einem Ausschaltvermögen von 6 kA sowie über einen Überspannungsschutz Klasse II gegen transiente Überspannungen. Sein Schutzpegel Up beträgt ≤1,5 kV, mit einem maximalen Ableitstrom Imax von 12,5 kA bei 8/20 µs-Wellenform und einem Nennableitstrom In von 6 kA. Die Montage erfolgt auf einer 35-mm-DIN-Schiene und das Gerät belegt 3 Teilungseinheiten.

Kombinierter Schutz gegen dauerhafte und transiente Überspannungen

Der Procoel ST-2P63 vereint zwei Schutzsysteme gegen Spannungsanomalien, die die an eine Elektroinstallation angeschlossenen Geräte beeinträchtigen können.

• Dauerhafte Überspannungen: überwacht kontinuierlich die Netzspannung und löst den IGA aus, wenn eine anhaltende Überschreitung des festgelegten Schwellenwerts erkannt wird.
• Transiente Überspannungen: begrenzt sehr kurzzeitige Spannungsspitzen, die durch atmosphärische Ereignisse oder Schaltvorgänge im Stromnetz entstehen können.

Diese Kombination ermöglicht es, die nachgeschalteten elektrischen und elektronischen Verbraucher mit einem einzigen Gerät vor verschiedenen Arten von Überspannungen zu schützen.

Integrierter 63-A-IGA

Die Referenz ST-2P63 enthält einen 63-A-automatischen Hauptschalter, sodass das Überspannungsmodul nicht extern mit einem separaten IGA kombiniert werden muss.

Der integrierte Leitungsschutzschalter verfügt über eine C-Auslösecharakteristik und ein Ausschaltvermögen von 6 kA. Dadurch bietet der IGA neben der Auslösung bei erkannter dauerhafter Überspannung auch den entsprechenden magnetothermischen Schutz gegen Überlast und Kurzschluss innerhalb seiner Nennwerte.

Überspannungsschutz Klasse II gegen transiente Überspannungen

Für transiente Überspannungen enthält der ST-2P63 einen Schutz der Klasse II für Verteilerschränke in Niederspannungsanlagen.

Die wichtigsten Parameter des transienten Schutzes sind:

• Maximaler Ableitstrom Imax: 12,5 kA mit 8/20 µs-Wellenform.
• Nennableitstrom In: 6 kA.
• Schutzpegel Up: ≤1,5 kV.
• Klasse: II.

Bei einer transienten Überspannung leitet und begrenzt das Modul die Störung, um die Spannung zu reduzieren, die die nachgeschalteten elektrischen Geräte erreicht.

Schutz gegen dauerhafte Überspannungen

Das Gerät misst kontinuierlich die Spannung der Anlage. Wenn es einen Anstieg über den vorgesehenen Grenzwert erkennt, wirkt es auf den integrierten IGA und trennt die Anlage von der Stromversorgung.

Das aktuell vom Hersteller verlinkte technische Datenblatt legt eine Auslösespannung von über 265 V AC ±2 % fest. Die Ansprechzeit hängt von der Höhe der Überspannung gemäß den Anforderungen der Norm UNE-EN 50550 ab.

Sobald die normalen Spannungswerte wiederhergestellt sind, muss das Gerät manuell zurückgesetzt werden, um die Anlage erneut zu versorgen.

Visuelle Statusanzeige des Schutzgeräts

Der ST-2P63 verfügt über ein Anzeigefenster, mit dem sich der Status des Überspannungsschutzmoduls überprüfen lässt.

• Langsames grünes Blinken: Gerät korrekt angeschlossen und betriebsbereit.
• Schnelles grünes Blinken: weist auf einen Anschlussfehler zwischen Phase und Neutralleiter hin.
• Dauerhaft grün nach einer transienten Überspannung: der Schutz ist weiterhin betriebsbereit.
• Rote Anzeige: das transiente Schutzmodul ist ausgefallen und muss ersetzt werden.

Diese Anzeige erleichtert die Sichtprüfung des Gerätezustands bei Wartungsarbeiten am Verteilerkasten.

Für einphasige Installationen mit Phase und Neutralleiter

Der Procoel ST-2P63 ist speziell für einphasige Installationen ausgelegt. Die Phase muss an die mit L gekennzeichnete Klemme und der Neutralleiter an die Klemme N angeschlossen werden, wobei das vom Hersteller vorgegebene Schaltbild strikt einzuhalten ist.

Der Hersteller weist ausdrücklich darauf hin, dass das Gerät nicht in Leitungen ohne Neutralleiter und nicht in Anlagen ohne Schutzerdung PE installiert werden darf.

Der Erdungsanschluss ist unerlässlich

Damit der Schutz gegen transiente Überspannungen ordnungsgemäß funktioniert, muss die Anlage über ein geeignetes Erdungssystem verfügen.

Ein korrekt ausgeführter PE-Anschluss ermöglicht es, die vom Schutzgerät bei einer transienten Überspannung abgeleitete Energie zur Erde zu führen. Die Installation muss unter Einhaltung der Querschnitte, Leiterlängen und Bedingungen erfolgen, die in den geltenden elektrotechnischen Vorschriften festgelegt sind.

Kompaktes Format mit 3 DIN-Modulen

Der ST-2P63 ist für die Montage auf einer 35-mm-DIN-Schiene ausgelegt und belegt 3 Module à 18 mm. Seine ungefähren Abmessungen betragen 54 x 90 x 71 mm und erleichtern die Integration des kombinierten Schutzgeräts in Wohn-, Gewerbe- und Tertiärverteilungen.

Durch die Integration von IGA und Überspannungsschutz in einer einzigen Einheit lässt sich die Anzahl der im Verteiler benötigten Einzelgeräte reduzieren.

Klemmen für Leiter bis 25 mm²

Die Klemmen des Geräts erlauben laut Herstellerdatenblatt einen maximalen Leiterquerschnitt von 25 mm². Der tatsächlich verwendete Querschnitt muss entsprechend der vorgesehenen Stromstärke, dem Installationssystem und den geltenden normativen Anforderungen dimensioniert werden.

Schutzart IP20

Das Gerät verfügt über die Schutzart IP20 und ist für die Montage im Inneren eines Verteilerkastens oder Gehäuses vorgesehen, das den erforderlichen Schutz gegen Berührung, Feuchtigkeit und Umgebungsbedingungen bietet.

Der Hersteller gibt eine Betriebsumgebung von etwa -20 bis +70 °C und bis zu 80 % relativer Luftfeuchtigkeit an.

Anwendungen des Procoel ST-2P63

Der kombinierte Schutz ST-2P63 ist für einphasige Elektroverteilungen vorgesehen, bei denen magnetothermischer Schutz und Schutz gegen dauerhafte sowie transiente Überspannungen integriert werden sollen.

• Wohnungsverteiler.
• Eigentümergemeinschaften.
• Geschäftsräume.
• Büros.
• Tertiäre Anlagen.
• Kleine Werkstätten.
• Anlagen mit Haushaltsgeräten und empfindlicher Elektronik.
• Einphasige Verteilungen, die einen 63-A-IGA erfordern.

Technische Eigenschaften des Procoel ST-2P63

• Marke: Procoel / Hyundai Electric.
• Referenz: ST-2P63.
• Serie: HYPRO-ST.
• Typ: kombinierter Überspannungsschutz für dauerhafte und transiente Überspannungen mit IGA.
• Anwendung: einphasige Installation.
• Anzahl der Pole: 2.
• Nennstrom: 63 A.
• Integrierter IGA: ja.
• IGA-Charakteristik: C.
• Ausschaltvermögen des IGA: 6 kA.
• Nennbetriebsspannung: 240 V AC.
• Frequenz: 50-60 Hz.
• Dauerschutz: ja.
• Auslösespannung bei dauerhafter Überspannung: >265 V AC ±2 % gemäß aktuellem Datenblatt.
• Rückstellung nach dauerhafter Überspannung: manuell.
• Transientenschutz: ja.
• Schutzklasse für transiente Überspannungen: Klasse II.
• Nennableitstrom In: 6 kA.
• Maximaler Ableitstrom Imax: 12,5 kA, 8/20 µs-Wellenform.
• Schutzpegel Up: ≤1,5 kV.
• Statusanzeige: ja.
• Maximaler Klemmenquerschnitt: 25 mm².
• Montage: 35-mm-DIN-Schiene.
• Anzahl DIN-Module: 3.
• Ungefähre Abmessungen: 54 x 90 x 71 mm.
• Schutzart: IP20.
• Umgebungstemperatur: -20 bis +70 °C.
• Maximale relative Luftfeuchtigkeit: 80 %.
• Genannte Normen: UNE-EN 60898, EN 50550 und IEC/EN 61643-11.
• Neutralleiter erforderlich: ja.
• PE-Erdung erforderlich: ja.

Umfassender Schutz für einphasige 63-A-Verteilungen

Der Procoel ST-2P63 vereint auf nur 3 DIN-Modulen einen 63-A-IGA und zwei Schutzstufen gegen Spannungsanomalien. Der Dauerschutz trennt die Anlage bei anhaltender Spannungsüberhöhung, während der Schutz der Klasse II gegen kurzzeitige transiente Überspannungen wirkt.

Sein Schutzpegel Up ≤1,5 kV, der maximale Ableitstrom von 12,5 kA und der integrierte IGA mit C-Charakteristik bieten eine kompakte Lösung zum Schutz einphasiger Verteilungen in Wohngebäuden, Gewerbeobjekten und anderen Niederspannungsanlagen.

Wichtig: Der Hersteller verlangt den Anschluss von Phase L und Neutralleiter N und weist darauf hin, dass der ST-2P63 nicht in Leitungen ohne Neutralleiter und ohne PE-Erdung installiert werden darf. Die Installation muss von einer qualifizierten Fachkraft durchgeführt werden.
