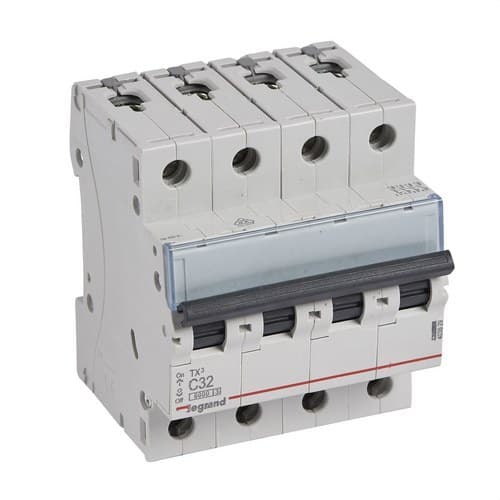

Leitungsschutzschalter TX3 4P 32A Charakteristik C Charakteristik C 6kA

Der Legrand TX³ 403629 Leitungsschutzschalter ist ein vierpoliger Automat, der elektrische Anlagen vor Überlast und Kurzschluss schützt. Er verfügt über 4 geschützte Pole, einen Nennstrom von 32 Ampere, die Auslösecharakteristik Charakteristik C und eine Nennspannung von 400 Volt Wechselstrom.

Mit einem Ausschaltvermögen von 6 kA bei 400 Volt gemäß EN 60898-1 ist dieser Leitungsschutzschalter der TX³-Serie für den Einsatz in Wohn-, Gewerbe- und anderen Verteilungsanlagen geeignet. Sein modulares Format belegt 4 Teilungseinheiten und ermöglicht die Montage auf DIN-Schiene.

Legrand TX³ Leitungsschutzschalter 4-polig 32 A

Die Referenz 403629 gehört zur Reihe der Legrand TX³ Leitungsschutzschalter. Seine Hauptfunktion besteht darin, Leitungen und angeschlossene Geräte vor Überströmen zu schützen, die infolge einer Überlast oder eines Kurzschlusses auftreten können.

Das Gerät kombiniert einen thermischen Schutz für anhaltende Überlasten mit einem magnetischen Schutz, der bei hohen Kurzschlussströmen schnell auslöst.

Zusätzlich zur Schutzfunktion kann der Schalter laut Legrand auch zum Schalten und Trennen der Anlage verwendet werden, wodurch die manuelle Abschaltung des Stromkreises bei Wartungs- oder Eingriffsarbeiten erleichtert wird.

4 geschützte Pole

Der Legrand TX³ 403629 verfügt über 4 Pole insgesamt und 4 geschützte Pole. Sein Mechanismus ermöglicht das gleichzeitige Abschalten der zum Stromkreis gehörenden Leiter bei einer Auslösung des Leitungsschutzschalters.

Diese vierpolige Ausführung eignet sich für Installationen, die einen gleichzeitigen Schutz von vier Leitern mit einem einzigen modularen Gerät erfordern.

Nennstrom von 32 Ampere

Der Nennstrom des Leitungsschutzschalters beträgt 32 Ampere. Dieser Wert muss auf den Leiterquerschnitt, die Lastcharakteristik, die Installationsart und die vorgesehenen Betriebsbedingungen des Stromkreises abgestimmt werden.

Die richtige Auswahl des Schutzschalters schützt die Leitungen vor Strömen, die über dem dauerhaft zulässigen Wert liegen.

Auslösecharakteristik C

Die Referenz 403629 besitzt eine Auslösecharakteristik C. Bei diesem Typ von Schutzschaltern erfolgt die magnetische Sofortauslösung bei etwa 5 bis 10-fachem Nennstrom.

Für dieses 32-A-Modell gibt Legrand einen magnetischen Auslösebereich zwischen 160 und 320 Ampere an.

Diese Eigenschaft erlaubt das Verarbeiten bestimmter kurzzeitiger Einschaltströme ohne sofortige Auslösung und gewährleistet gleichzeitig eine schnelle Reaktion bei hohen Kurzschlussströmen.

Thermischer Schutz gegen Überlast

Wenn der Strom im Stromkreis den Nennwert über einen bestimmten Zeitraum überschreitet, öffnet der thermische Auslösemechanismus des Leitungsschutzschalters die Kontakte.

Dieser Schutz hilft, eine übermäßige Erwärmung von Leitungen und anderen elektrischen Komponenten zu vermeiden, die bei länger anhaltender Überlast entstehen könnte.

Magnetischer Schutz gegen Kurzschluss

Bei einem hohen Kurzschlussstrom spricht der magnetische Auslöser schnell an und unterbricht die Stromversorgung des Stromkreises.

Die Kombination beider Systeme bietet in einem einzigen Gerät Schutz gegen die beiden wichtigsten Arten von Überstrom, die in einer elektrischen Anlage auftreten können.

Ausschaltvermögen von 6 kA

Der Legrand 403629 besitzt ein zugeordnetes Ausschaltvermögen Icn von 6 kA bei 400 Volt gemäß EN 60898-1.

Das Ausschaltvermögen beschreibt die Fähigkeit des Schutzschalters, einen Kurzschlussstrom unter den von Norm und Hersteller festgelegten Bedingungen sicher zu unterbrechen.

Gemäß IEC 60947-2 gibt Legrand außerdem ein Grenzausschaltvermögen Icu von 6 kA bei 400 Volt und von 10 kA bei 230 Volt an.

Energiebegrenzungsklasse 3

Der Leitungsschutzschalter verfügt über die Energiebegrenzungsklasse 3, den höchsten in EN 60898-1 vorgesehenen Wert für diesen Parameter.

Die Energiebegrenzung trägt dazu bei, die Energiemenge zu reduzieren, die bei einem Kurzschluss durch den Stromkreis fließt, innerhalb der für das Gerät vorgesehenen Betriebsbedingungen.

Nennspannung von 400 Volt

Der Legrand TX³ 403629 ist für eine Nennspannung von 400 Volt Wechselstrom ausgelegt, mit einem vom Hersteller angegebenen Nennspannungsbereich von 360 bis 440 Volt.

Die Betriebsfrequenz liegt zwischen 50 und 60 Hertz, wodurch sich das Gerät in gängige Wechselstrom-Verteilnetze integrieren lässt.

4-TE-Format für DIN-Schiene

Der Schutzschalter ist für die Montage auf DIN-Schiene im Verteilerkasten vorgesehen und belegt eine Breite von 4 Teilungseinheiten.

Die ungefähren Abmessungen sind:

• Breite: 70,8 Millimeter.
• Höhe: 88 Millimeter.
• Tiefe: 77,8 Millimeter.
• Einbautiefe: 44 Millimeter.

Das modulare Format erleichtert die Installation zusammen mit Fehlerstromschutzschaltern, Schützen und anderen Schutz- und Steuergeräten.

Obere oder untere Einspeisung

Der Legrand 403629 bietet Flexibilität bei der Verdrahtung des Verteilers, da die Einspeisung sowohl von oben als auch von unten erfolgen kann.

Der Anschluss kann mit Kupferleiter oder Kammschiene vom Stift-Typ erfolgen, stets unter Verwendung kompatibler Komponenten und unter Beachtung der Montagehinweise des Herstellers.

Anschlusskapazität für verschiedene Leiterquerschnitte

Die Klemmen sind für den Anschluss von Leitern unterschiedlicher Querschnitte ausgelegt. Legrand gibt eine maximale Kapazität an von:

• Flexibler Leiter: bis 25 Quadratmillimeter.
• Massiver Leiter: bis 35 Quadratmillimeter.

Das System verwendet Schraubklemmen und ist für eine sichere Verbindung im Verteiler ausgelegt.

Klemmen mit IP20-Schutz

Der Schalter verfügt über die Schutzart IP20, mit Klemmen, die bei ordnungsgemäßer Installation vor zufälligem Kontakt mit aktiven Teilen schützen sollen.

Die von Legrand angegebene Stoßfestigkeit beträgt IK02.

Integriertes Beschriftungsfeld

Die Front des Leitungsschutzschalters verfügt über ein Beschriftungsfeld, mit dem der geschützte Stromkreis eindeutig gekennzeichnet werden kann.

Diese Eigenschaft erleichtert Wartung, Inspektion und die Zuordnung von Stromkreisen in Verteilern mit mehreren Schutzgeräten.

Kompatibel mit Legrand DX³-Zubehör

Der Leitungsschutzschalter TX³ 403629 kann mit bestimmten Hilfs- und Zubehörmodulen der Legrand DX³-Serie ausgestattet werden, um zusätzliche Steuer- oder Signalfunktionen zu integrieren.

Legrand sieht außerdem den Anschluss von Aluminiumleitern über das dafür vorgesehene, kompatible Spezialanschlusszubehör für die Serie vor.

Großer Bereich an Installationsbedingungen

Das technische Datenblatt des Produkts nennt eine Verschmutzungsgrad 2 und eine Lagertemperatur zwischen -40 und 70 Grad Celsius.

Das Gerät ist in einem grauen Farbton ähnlich RAL 7035 ausgeführt und Legrand stuft es als halogenfreies Produkt ein.

Konform mit EN 60898-1

Der Legrand TX³ 403629 erfüllt die geltenden Anforderungen der Norm EN 60898-1 für Leitungsschutzschalter für Hausinstallationen und ähnliche Anwendungen.

Die Referenz verfügt außerdem über eine AENOR-Zertifizierung, die ihre 4 Pole, 400 Volt, 32 Ampere, Charakteristik C, 6 kA Ausschaltvermögen und Energiebegrenzungsklasse 3 bestätigt.

Technische Merkmale des Legrand 403629

• Marke: Legrand.
• Serie: TX³.
• Referenz: 403629.
• EAN: 3245064036290.
• Produkttyp: Leitungsschutzschalter.
• Anzahl der Pole: 4.
• Anzahl der geschützten Pole: 4.
• Nennstrom: 32 Ampere.
• Auslösecharakteristik: C.
• Magnetischer Auslösebereich: zwischen 160 und 320 Ampere.
• Nennspannung: 400 Volt Wechselstrom.
• Nennspannungsbereich: zwischen 360 und 440 Volt.
• Frequenz: zwischen 50 und 60 Hertz.
• Ausschaltvermögen Icn gemäß EN 60898-1 bei 400 Volt: 6 kA.
• Ausschaltvermögen Icu gemäß IEC 60947-2 bei 400 Volt: 6 kA.
• Ausschaltvermögen Icu gemäß IEC 60947-2 bei 230 Volt: 10 kA.
• Energiebegrenzungsklasse: 3.
• Anzahl der Teilungseinheiten: 4.
• Montage: DIN-Schiene.
• Breite: 70,8 Millimeter.
• Höhe: 88 Millimeter.
• Tiefe: 77,8 Millimeter.
• Einbautiefe: 44 Millimeter.
• Schutzart: IP20.
• Stoßfestigkeit: IK02.
• Verschmutzungsgrad: 2.
• Maximale Kapazität mit flexiblem Leiter: 25 Quadratmillimeter.
• Maximale Kapazität mit massivem Leiter: 35 Quadratmillimeter.
• Anschlussart: Schraubklemme, Kabel oder Kammschiene.
• Einspeiserichtung: oben oder unten.
• Lagertemperatur: zwischen -40 und 70 Grad Celsius.
• Farbe: Grau RAL 7035.
• Halogenfrei: ja.
• Beschriftungsfeld: integriert.
• Kompatibel mit DX³-Zubehör: ja.
• Hauptnorm: EN 60898-1.

Vierpoliger Schutz für elektrische Anlagen

Der Legrand TX³ 403629 Leitungsschutzschalter kombiniert 32 Ampere, Charakteristik C, 4-poligen Schutz und ein Ausschaltvermögen von 6 kA bei 400 Volt in einem kompakten 4-TE-Format.

Die Montage auf DIN-Schiene, die obere oder untere Einspeisung, die Eignung für Leiter bis 35 Quadratmillimeter, das Beschriftungsfeld und die Kompatibilität mit DX³-Zubehör erleichtern den Einsatz in Verteilern, die einen wirksamen Schutz vor Überlast und Kurzschluss benötigen.
