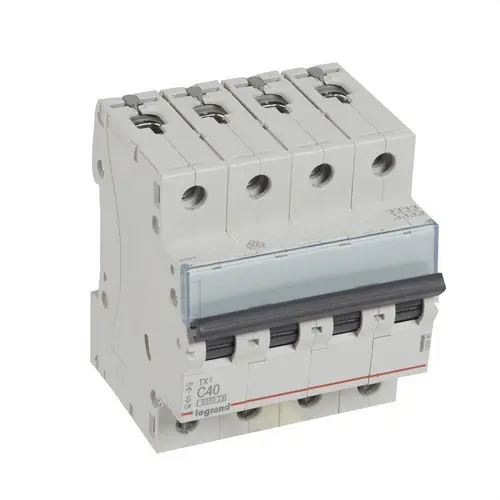

Leistungsschalter TX3 4P 40A Charakteristik C Charakteristik C 6kA

Der Legrand TX³ 403630 Leitungsschutzschalter ist ein 4-poliger, allpolig geschützter 40-Ampere-Automat, der elektrische Anlagen vor Überlast und Kurzschluss schützt. Er verfügt über die Auslösecharakteristik C, eine Nennspannung von 400 Volt und ein Ausschaltvermögen von 6 kA bei 400 Volt gemäß EN 60898-1.

Sein 4-Modul-Format und die Montage auf DIN-Schiene erleichtern die Integration in Wohn-, Gewerbe- und Industrieverteiler. Neben dem magnetothermischen Schutz kann das Gerät auch zum Schalten und Trennen des Stromkreises verwendet werden und unterstützt verschiedene Hilfsgeräte und Zubehörteile aus der Legrand DX³-Serie.

Legrand TX³ Leitungsschutzschalter mit 4 Polen und 40 Ampere

Die Referenz 403630 gehört zur TX³-Reihe von Legrand. Sie verfügt über 4 Gesamtpole und 4 geschützte Pole und bietet damit magnetothermischen Schutz auf allen Polen des Geräts.

Der Nennstrom beträgt 40 Ampere, und die Nennbetriebsspannung liegt bei 400 Volt Wechselstrom, mit einem von Legrand angegebenen Nennspannungsbereich von 360 bis 440 Volt.

Schutz vor Überlast und Kurzschluss

Der Leitungsschutzschalter kombiniert zwei Schutzprinzipien. Der thermische Auslöser reagiert auf anhaltende Überlasten, die eine übermäßige Erwärmung der Leiter verursachen können, während die magnetische Auslösung bei hohen, durch einen Kurzschluss verursachten Strömen schnell anspricht.

Diese Kombination schützt die Verkabelung und die angeschlossenen Geräte vor den wichtigsten Überstromsituationen, die in einer elektrischen Anlage auftreten können.

Auslösecharakteristik C

Der Legrand 403630 verfügt über eine Auslösecharakteristik C. Für diese Kennlinie gibt der Hersteller einen magnetischen Auslösebereich von 5 bis 10 Mal des Nennstroms an.

Bei dieser 40-Ampere-Ausführung liegt die magnetische Auslösung zwischen 200 und 400 Ampere. Diese Eigenschaft ermöglicht das Überstehen bestimmter kurzzeitiger Stromspitzen bei gleichzeitig schneller Reaktion auf Kurzschlüsse.

Ausschaltvermögen von 6 kA bei 400 Volt

Gemäß der Norm EN 60898-1 verfügt der Leitungsschutzschalter über ein Bemessungsausschaltvermögen von 6 kA bei 400 Volt.

Für eine Spannung von 230 Volt gibt Legrand ein Bemessungsausschaltvermögen von 10 kA gemäß EN 60898-1 an.

Ausschaltvermögen nach IEC 60947-2

Nach IEC 60947-2 beträgt das von Legrand angegebene Bemessungsausschaltvermögen:

• 6 kA bei 400 Volt.
• 10 kA bei 230 Volt.

Die Werte des Ausschaltvermögens sind immer zusammen mit der Spannung und der entsprechenden Prüfnorm zu betrachten.

Energiebegrenzungsklasse 3

Der Legrand TX³ 403630 weist gemäß EN 60898-1 eine Energiebegrenzungsklasse 3 auf.

Die Energiebegrenzung hilft, die bei einem Kurzschluss durch die Anlage fließende Energie zu reduzieren und damit die thermischen und elektrodynamischen Beanspruchungen von Leitern und anderen nachgeschalteten Komponenten zu verringern.

DIN-Schienen-Montage und 4-Modul-Format

Der Leitungsschutzschalter ist für die Montage auf DIN-Schiene ausgelegt und belegt eine Breite von 4 Modulen.

Seine Einbautiefe beträgt 44 Millimeter, wodurch er sich in modulare Verteiler zusammen mit Fehlerstromschutzschaltern, Schützen, Überspannungsschutzgeräten und anderen Schutz- und Steuergeräten integrieren lässt.

Abmessungen

• Breite: 70,8 Millimeter.
• Höhe: 88 Millimeter.
• Tiefe: 77,8 Millimeter.
• Einbautiefe: 44 Millimeter.
• Modulbreite: 4 Module.

IP20-geschützte Klemmen

Die Anschlussklemmen sind mit einem IP20-Schutz gegen versehentliche Berührung mit den Fingern ausgeführt, wenn das Gerät ordnungsgemäß installiert ist.

Der Schalter verwendet Schraubklemmen und kann sowohl mit Leitern als auch mit kompatiblen Kammschienensystemen verbunden werden.

Anschlusskapazität

• Flexibler Leiter: bis 25 Quadratmillimeter.
• Starrer Leiter: bis 35 Quadratmillimeter.

Die Anschlusskapazität ermöglicht den Einsatz des Leitungsschutzschalters in Verteilern mit unterschiedlichen Leiterquerschnitten innerhalb der von Legrand festgelegten Grenzen.

Speisung von oben oder unten

Der TX³ 403630 ermöglicht die Stromversorgung von oben oder unten und bietet damit mehr Flexibilität bei Planung und Verdrahtung des Verteilers.

Legrand sieht den Anschluss über Kupferkabel oder kompatible Kammschienen vor, was die gemeinsame Einspeisung mehrerer modularer Geräte erleichtert.

Isolationsspannung von 500 Volt

Die Nennisolationsspannung des Geräts beträgt 500 Volt. Außerdem weist es eine bemessene Stoßspannungsfestigkeit von 4 Kilovolt auf.

• Nennspannung: 400 Volt.
• Nennspannungsbereich: zwischen 360 und 440 Volt.
• Isolationsspannung: 500 Volt.
• Stoßspannungsfestigkeit: 4 Kilovolt.
• Frequenz: zwischen 50 und 60 Hertz.

Schutzart IP20 und IK02

Der Leitungsschutzschalter verfügt über eine Schutzart IP20 und eine mechanische Schlagfestigkeit von IK02.

Sein zugeordneter Verschmutzungsgrad ist 2, entsprechend den von Legrand angegebenen technischen Eigenschaften.

Kompatibel mit Legrand DX³-Hilfsgeräten

Der Leitungsschutzschalter kann mit kompatiblen Hilfsgeräten und Zubehörteilen der Legrand DX³-Serie ergänzt werden, um die Funktionen des Verteilers je nach Projektanforderung zu erweitern.

Zu den Möglichkeiten der Serie gehören Steuer- und Meldehilfsgeräte sowie kompatible Betätigungslösungen. Die Auswahl des Zubehörs sollte in der aktuellen Legrand-Dokumentation geprüft werden.

Integriertes Beschriftungsfeld

Die Front verfügt über ein integriertes Beschriftungsfeld, das eine klare Kennzeichnung des geschützten Stromkreises ermöglicht.

Diese Eigenschaft erleichtert Installation, Prüfung und Wartung, insbesondere in Verteilern mit einer großen Anzahl von Stromkreisen.

Halogenfreie Ausführung

Legrand gibt diesen Leitungsschutzschalter als halogenfrei an. Das Gehäuse hat eine graue Oberfläche ähnlich RAL 7035.

Technische Merkmale des Legrand TX³ 403630

• Marke: Legrand.
• Serie: TX³.
• Referenz: 403630.
• EAN: 3245064036306.
• Produkttyp: Leitungsschutzschalter.
• Anzahl der Pole: 4.
• Anzahl der geschützten Pole: 4.
• Nennstrom: 40 Ampere.
• Auslösecharakteristik: C.
• Magnetischer Auslösebereich: zwischen 200 und 400 Ampere.
• Nennspannung: 400 Volt Wechselstrom.
• Nennspannungsbereich: zwischen 360 und 440 Volt.
• Frequenz: zwischen 50 und 60 Hertz.
• Ausschaltvermögen nach EN 60898-1 bei 400 Volt: 6 kA.
• Ausschaltvermögen nach EN 60898-1 bei 230 Volt: 10 kA.
• Bemessungsausschaltvermögen nach IEC 60947-2 bei 400 Volt: 6 kA.
• Bemessungsausschaltvermögen nach IEC 60947-2 bei 230 Volt: 10 kA.
• Nennisolationsspannung: 500 Volt.
• Stoßspannungsfestigkeit: 4 Kilovolt.
• Energiebegrenzungsklasse: 3.
• Verschmutzungsgrad: 2.
• Montageart: DIN-Schiene.
• Anzahl der Module: 4.
• Breite: 70,8 Millimeter.
• Höhe: 88 Millimeter.
• Tiefe: 77,8 Millimeter.
• Einbautiefe: 44 Millimeter.
• Schutzart: IP20.
• Schlagfestigkeit: IK02.
• Maximale Kapazität für flexiblen Leiter: 25 Quadratmillimeter.
• Maximale Kapazität für starren Leiter: 35 Quadratmillimeter.
• Klemmentyp: Schraubklemme.
• Kammschienenanschluss: ja, mit kompatiblen Systemen.
• Einspeiserichtung: oben oder unten.
• Kompatible Hilfsgeräte: ja.
• Beschriftungsfeld: integriert.
• Halogenfrei: ja.
• Farbe: grau ähnlich RAL 7035.
• Lagertemperatur: zwischen -40 und 70 Grad Celsius.

Vierpoliger Schutz für elektrische Verteiler

Der Legrand TX³ 403630 kombiniert 4-poligen Schutz, 40 Ampere Nennstrom, C-Charakteristik und ein Ausschaltvermögen von 6 kA bei 400 Volt, um Stromkreise vor Überlast und Kurzschluss zu schützen.

Sein 4-Modul-Format, die DIN-Montage, die Einspeisung von oben oder unten, die IP20-geschützten Klemmen, das Beschriftungsfeld und die Kompatibilität mit DX³-Hilfsgeräten erleichtern den Einsatz in Wohn-, Gewerbe- und Industrieverteilern.
