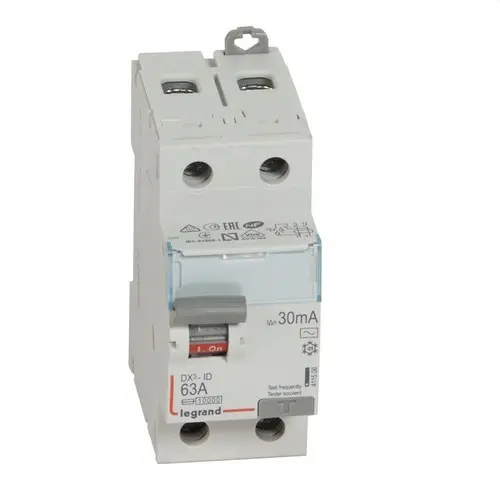

DX3 Differenzialschalter 2P 63A 30mA Klasse AC

Der Fehlerstromschutzschalter Legrand DX³ 411506 ist dafür ausgelegt, Erdableitströme zu erkennen und den Stromkreis zu trennen, sobald der festgelegte Schwellenwert erreicht wird. Er verfügt über 2 Pole, einen Nennstrom von 63 Ampere, eine Empfindlichkeit von 30 Milliampere und Typ AC-Technologie zur Erkennung sinusförmiger Wechsel-Fehlerströme.

Mit einer Nennspannung von 230 Volt Wechselstrom, einem kompakten Format von nur 2 Modulen und der Montage auf DIN-Schiene ist dieser DX³-Fehlerstromschutzschalter für Verteilungen vorgesehen, in denen ein hochbelastbarer Fehlerstromschutz in einphasigen Stromkreisen erforderlich ist.

Legrand DX³ zweipoliger Fehlerstromschutzschalter 63 Ampere

Die Referenz 411506 gehört zur DX³-Reihe der Fehlerstromschutzschalter von Legrand. Seine 2-polige Ausführung ermöglicht das gemeinsame Abschalten der Leiter des Stromkreises, wenn das Gerät einen Fehlerstrom oberhalb des festgelegten Werts erkennt.

Sein Nennstrom von 63 Ampere bestimmt den Strom, der unter normalen Betriebsbedingungen durch den Fehlerstromschutzschalter fließen kann, stets unter Einhaltung der für den Stromkreis definierten Installations- und Überstromschutzbedingungen.

Empfindlichkeit von 30 Milliampere

Der Legrand 411506 weist einen Bemessungsdifferenzstrom von 30 Milliampere auf. Das Gerät vergleicht kontinuierlich den Strom, der durch die aktiven Leiter fließt, und löst den Stromkreis aus, wenn es eine Unwucht erkennt, die einem Erdableitstrom oberhalb des vorgesehenen Schwellenwerts entspricht.

Diese Empfindlichkeit wird als zusätzlicher Fehlerstromschutz gegen das Risiko elektrischer Berührung und Ableitströme eingesetzt, innerhalb der durch die geltenden Installationsvorschriften festgelegten Bedingungen.

Fehlerstromschutzschalter Typ AC

Dieses Modell gehört zur Klasse AC. Fehlerstromschutzschalter dieses Typs sind für die Erkennung sinusförmiger Wechsel-Fehlerströme vorgesehen.

Die Wahl des Fehlerstromschutzschalters muss unter Berücksichtigung der an den Stromkreis angeschlossenen Lasten erfolgen. Für Anlagen mit elektronischen Geräten, die andere Formen von Fehlerströmen erzeugen können, können Fehlerstromschutzschalter vom Typ A, F, B oder andere spezifische Technologien erforderlich sein.

Nennspannung von 230 Volt

Der Fehlerstromschutzschalter ist für eine Nennspannung von 230 Volt Wechselstrom und eine Frequenz von 50 Hertz ausgelegt.

Seine Bemessungsisolationsspannung beträgt 250 Volt, und die Bemessungsstoßspannungsfestigkeit erreicht 4 Kilovolt.

Kurzschlussfestigkeit von 10 Kiloampere

Legrand gibt für die Referenz 411506 eine Kurzschlussfestigkeit Icw von 10 Kiloampere an. Außerdem wird eine Stoßstromfestigkeit von 0,25 Kiloampere angegeben.

Wichtig ist, dass es sich bei diesem Produkt um einen Fehlerstromschutzschalter handelt und er keinen integrierten magnetothermischen Schutz gegen Überlast und Kurzschluss enthält. Er muss zusammen mit den geeigneten Überstrom-Schutzeinrichtungen für den Stromkreis installiert werden.

Fehlerstromschutz für Personen und Anlagen

Der Fehlerstromschutzschalter ist dafür konzipiert, Isolationsfehler zu erkennen, die einen Stromfluss gegen Erde verursachen. Wenn der Ableitstrom seine Nennempfindlichkeit überschreitet, öffnet der Mechanismus den Stromkreis und unterbricht die Versorgung.

Neben dem Beitrag zum Schutz vor elektrischem Schlag hilft die Erkennung dauerhafter Ableitströme, Risiken durch Isolationsfehler in der Installation zu begrenzen.

Kompaktes 2-Modul-Format

Der Legrand DX³ 411506 benötigt eine Breite von 2 Modulen und lässt sich dadurch leicht in Verteilungen zusammen mit Leitungsschutzschaltern, Schützen und anderen modularen Geräten integrieren.

Er ist für die Montage auf DIN-Schiene ausgelegt und weist eine Einbautiefe von 44 Millimetern auf.

Abmessungen des Legrand 411506

• Breite: 35,6 Millimeter.
• Höhe: 94,8 Millimeter.
• Tiefe: 77,8 Millimeter.
• Einbautiefe: 44 Millimeter.
• Anzahl der Module: 2.

Diese Abmessungen ermöglichen eine präzise Planung des benötigten Platzes im Verteiler.

Schraubklemmen für Leitungen mit großem Querschnitt

Der Fehlerstromschutzschalter verfügt über Schraubanschlüsse und unterstützt sowohl Kabel als auch kompatible Sammelschienen-Systeme.

Die von Legrand angegebenen Anschlussmöglichkeiten sind:

• Flexible oder mehrdrähtige Leiter: zwischen 0,75 und 35 Quadratmillimeter.
• Starre Leiter: zwischen 0,75 und 50 Quadratmillimeter.

Diese Anschlusskapazität erleichtert die Integration in Anlagen mit hohen Strömen und unterschiedlichen Leiterquerschnitten.

Speisung von oben oder unten

Die Referenz 411506 ermöglicht die Stromversorgung von oben oder unten und bietet damit Flexibilität bei der Planung und Verdrahtung des Verteilers.

Das Gerät unterstützt den Anschluss über Kabel und kompatible Sammelschiene und erleichtert so die Kombination mit anderen modularen Komponenten der Legrand-Reihe.

Schutzart IP20 und IK04

Der Fehlerstromschutzschalter weist nach der Verdrahtung gemäß den Herstellerangaben eine Schutzart IP20 auf.

Die mechanische Stoßfestigkeit beträgt IK04, während die Frontseite einen für den Einsatz in korrekt installierten Verteilungen geeigneten Schutz gegen direktes Berühren bietet.

Großer Betriebstemperaturbereich

Der Legrand 411506 ist für den Betrieb bei Umgebungstemperaturen zwischen -25 und 60 Grad Celsius ausgelegt.

Für die Lagerung gibt der Hersteller einen Bereich von -40 bis 70 Grad Celsius an. Das Produkt besitzt die Verschmutzungsgradklasse 2.

Kompatibel mit DX³-Zubehör

Legrand gibt an, dass dieser Fehlerstromschutzschalter mit kompatiblem Zubehör der DX³-Reihe kombiniert werden kann, wodurch sich je nach Anforderungen der Verteilung die Möglichkeiten für Steuerung, Signalisierung oder Auslösung erweitern lassen.

Außerdem verfügt er über einen vorderen Beschriftungsraum, der die Kennzeichnung des geschützten Stromkreises sowie spätere Prüf- oder Wartungsarbeiten erleichtert.

Konform mit IEC/EN 61008-1

Der Fehlerstromschutzschalter Legrand DX³ 411506 ist gemäß der Norm IEC/EN 61008-1 entwickelt, die für Fehlerstromschutzschalter ohne integrierten Überstromschutz gilt.

Diese Eigenschaft bestätigt, dass seine Funktion spezifisch auf den Fehlerstromschutz ausgerichtet ist und er mit dem entsprechenden magnetothermischen Schutz der Installation abgestimmt werden muss.

Technische Merkmale des Legrand 411506

• Marke: Legrand.
• Reihe: DX³.
• Referenz: 411506.
• EAN: 3245064115063.
• Produkttyp: Fehlerstromschutzschalter.
• Fehlerstromart: AC.
• Anzahl der Pole: 2.
• Nennstrom: 63 Ampere.
• Fehlerstromempfindlichkeit: 30 Milliampere.
• Nennspannung: 230 Volt Wechselstrom.
• Frequenz: 50 Hertz.
• Kurzschlussfestigkeit Icw: 10 Kiloampere.
• Stoßstromfestigkeit: 0,25 Kiloampere.
• Bemessungsisolationsspannung: 250 Volt.
• Bemessungsstoßspannungsfestigkeit: 4 Kilovolt.
• Selektiver Schutz: nein.
• Kurzzeitverzögerung: nein.
• Integrierter magnetothermischer Schutz: nein.
• Montage: DIN-Schiene.
• Anzahl der Module: 2.
• Einbautiefe: 44 Millimeter.
• Breite: 35,6 Millimeter.
• Höhe: 94,8 Millimeter.
• Tiefe: 77,8 Millimeter.
• Schutzart: IP20.
• Stoßfestigkeit: IK04.
• Verschmutzungsgrad: 2.
• Querschnitt für flexible oder mehrdrähtige Leiter: zwischen 0,75 und 35 Quadratmillimeter.
• Querschnitt für starre Leiter: zwischen 0,75 und 50 Quadratmillimeter.
• Anschlussart: Schraubklemme, Kabel und Sammelschiene.
• Einspeiserichtung: oben oder unten.
• Betriebstemperatur: zwischen -25 und 60 Grad Celsius.
• Lagerungstemperatur: zwischen -40 und 70 Grad Celsius.
• Farbe: Grau RAL 7035.
• Kompatibel mit Zubehör: ja.
• Norm: IEC/EN 61008-1.

Zweipoliger 63-Ampere-Fehlerstromschutzschalter für Verteilungen

Der Legrand DX³ 411506 kombiniert einen Nennstrom von 63 Ampere, eine Empfindlichkeit von 30 Milliampere und die Erkennung von Fehlerströmen vom Typ AC in einem kompakten 2-Modul-Format.

Seine Montage auf DIN-Schiene, die Kurzschlussfestigkeit Icw von 10 Kiloampere, der große Anschlussbereich und die Kompatibilität mit DX³-Zubehör erleichtern die Integration in Verteilungen, die einen zweipoligen Fehlerstromschutz bei 230 Volt erfordern.
