4P 40A FI-Schutzschalter Typ AC 30mA

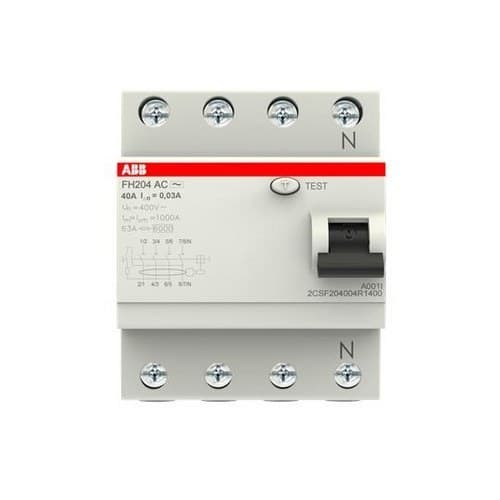

Der Fehlerstromschutzschalter ABB FH204 AC-40/0,03, Referenz 2CSF204004R1400, ist ein vierpoliges Fehlerstromschutzgerät der Serie FH200, das zum Schutz von Personen und Anlagen vor Erdschluss- bzw. Ableitströmen entwickelt wurde. Er verfügt über 4 Pole, einen Nennstrom von 40 A und eine Fehlerstromempfindlichkeit von 30 mA und eignet sich besonders für Verteilungen in Wohngebäuden und im tertiären Bereich.

Dieses Modell ist von Klasse AC und sofort auslösend, sodass es für die Erkennung sinusförmiger Wechsel-Fehlerströme ausgelegt ist. Seine Empfindlichkeit von 30 mA ermöglicht einen zusätzlichen Fehlerstromschutz in elektrischen Anlagen, stets als Teil eines korrekt dimensionierten und gemäß den geltenden Vorschriften geschützten Systems.

Hauptmerkmale des ABB FH204 AC Fehlerstromschutzschalters

• Marke: ABB.
• Serie: FH200.
• Modell: FH204 AC-40/0,03.
• Referenz: 2CSF204004R1400.
• Typ: Fehlerstromschutzschalter RCCB.
• Anzahl der Pole: 4.
• Nennstrom: 40 A.
• Fehlerstromempfindlichkeit: 30 mA.
• Klasse: AC.
• Auslösung: sofort.
• Nennspannung: 230/400 V AC.
• Isolationsspannung Ui: 500 V.
• Stoßspannungsfestigkeit Uimp: 4 kV.
• Frequenz: 50/60 Hz.
• Montage: DIN-Schiene.
• Breite: 4 Teilungseinheiten.
• Schutzart der Klemmen: IP2X.
• Norm: IEC/EN 61008.

Fehlerstromschutz mit 30 mA

Der ABB FH204 AC verfügt über einen Bemessungsfehlerstrom von 30 mA. Erkennt er eine Differenz zwischen dem ein- und zurückfließenden Strom in den aktiven Leitern, die den festgelegten Schwellenwert überschreitet, schaltet das Gerät den Stromkreis ab, um die Risiken durch Erdschlussströme zu begrenzen.

Die Empfindlichkeit von 30 mA wird üblicherweise als zusätzlicher Fehlerstromschutz gegen elektrischen Schlag in Niederspannungsanlagen eingesetzt. Der Fehlerstromschutzschalter muss Teil einer korrekt ausgelegten Anlage sein und ersetzt nicht die spezifischen Schutzmaßnahmen gegen Überlast und Kurzschluss.

Klasse AC für sinusförmige Wechsel-Fehlerströme

Dieses Modell gehört zur Klasse AC. Es ist für die Erkennung sinusförmiger Wechsel-Fehlerströme ausgelegt und eignet sich für Stromkreise und Verbraucher, die mit dieser Art von Fehlerstromschutz kompatibel sind.

Die Auswahl der Fehlerstromschutzklasse muss unter Berücksichtigung der Eigenschaften der angeschlossenen Geräte und der Anforderungen der Anlage erfolgen. Wenn Lasten pulsierende Gleichanteile oder andere Formen von Fehlerströmen erzeugen können, muss geprüft werden, ob ein anderer Typ von Fehlerstromschutzschalter erforderlich ist.

Vierpolige Ausführung für Drehstromanlagen

Der FH204 AC-40/0,03 verfügt über 4 Pole und ermöglicht die gemeinsame Abschaltung der aktiven Leiter in Anlagen, die mit dieser Konfiguration kompatibel sind. Diese Bauform macht ihn besonders geeignet für Drehstromverteilungen mit Neutralleiter in Wohngebäuden, Gewerberäumen und anderen Niederspannungsanlagen.

Seine Betriebsspannung beträgt 230/400 V AC, mit einer Nennisolationsspannung von 500 V und einer Stoßspannungsfestigkeit von 4 kV.

Nennstrom von 40 A

Der Fehlerstromschutzschalter ist für einen Nennstrom In von 40 A ausgelegt. Dieser Wert bestimmt den Strom, der unter den von ABB spezifizierten Bedingungen dauerhaft durch das Gerät fließen kann.

Da es sich um einen RCCB handelt, besteht seine Hauptfunktion im Fehlerstromschutz; er bietet keinen magnetothermischen Schutz gegen Überlast oder Kurzschluss. Die Anlage muss daher über die entsprechenden Überstrom-Schutzeinrichtungen verfügen, die korrekt mit dem Fehlerstromschutzschalter koordiniert sind.

Kurzschlussschutz durch vorgeschaltetes Schutzgerät

ABB gibt für die Fehlerstromschutzschalter der FH200-Serie eine bedingte Kurzschlussfestigkeit von bis zu 6 kA bei Verwendung einer vorgeschalteten gL-Sicherung von 63 A an. Außerdem weist die technische Produktdokumentation eine zugeordnete Kurzschluss-Schaltleistung von 1 kA aus.

Die Koordination mit dem vorgeschalteten Schutzgerät muss gemäß den Tabellen, Anweisungen des Herstellers und den Vorschriften der Anlage erfolgen.

Unempfindlichkeit gegen Fehlauslösungen

Die FH200-Serie in Klasse AC von ABB weist eine Immunität gegen transiente Ströme von bis zu 250 A mit 8/20 µs-Wellenform auf. Diese Eigenschaft hilft, unerwünschte Auslösungen durch bestimmte transiente Störungen innerhalb der vom Hersteller definierten Bedingungen zu reduzieren.

Montage auf DIN-Schiene und 4-TE-Format

Der ABB FH204 AC ist für die Installation auf DIN-Schiene in modularen Verteilungen ausgelegt. Er belegt 4 Teilungseinheiten à 17,5 mm, entsprechend einer Breite von etwa 70 mm, und lässt sich so problemlos neben Leitungsschutzschaltern und anderen Schutz- und Steuerelementen integrieren.

Seine ungefähren Abmessungen betragen 70 mm Breite, 85 mm Höhe und 69 mm Tiefe. Die angegebene Einbautiefe beträgt 69 mm.

IP2X-geschützte Klemmen

Die Klemmen verfügen über die Schutzart IP2X. Das Anschlusssystem erlaubt Leiter bis zu 25 mm² an der Hauptklemme, je nach Konfiguration und vom ABB angegebenem Leitertyp.

Die technische ABB-Anleitung nennt Anschlüsse über eine zylindrische, beidseitig zugängliche Klemme, geeignet für flexible oder starre Leiter.

Anwendungsbereiche des ABB FH204 AC-40/0,03

Die FH200-Serie ist hauptsächlich für Wohngebäude und den tertiären Bereich vorgesehen. Diese vierpolige Version kann in Verteilungen eingesetzt werden, die einen 30-mA-Fehlerstromschutz und einen Nennstrom von bis zu 40 A benötigen, sofern die Klasse AC mit den angeschlossenen Lasten kompatibel ist.

• Elektrische Verteilungen in Wohngebäuden.
• Drehstromanlagen mit Neutralleiter.
• Geschäftsräume und Büros.
• Unterverteilungen.
• Anlagen im Wohn- und Gewerbebereich.
• Stromkreise, die mit Fehlerstromschutz Klasse AC kompatibel sind.

Technische Daten des ABB FH204 AC-40/0,03

• Hersteller: ABB.
• Familie: FH200.
• Modell: FH204 AC-40/0,03.
• Herstellerreferenz: 2CSF204004R1400.
• EAN: 8012542894001.
• Gerätetyp: RCCB - Fehlerstromschutzschalter.
• Pole: 4.
• Nennstrom In: 40 A.
• Nennfehlerstrom IΔn: 30 mA.
• Fehlerstromart: AC.
• Auslösung: sofort.
• Nennspannung: 230/400 V AC.
• Nennisolationsspannung Ui: 500 V.
• Stoßspannungsfestigkeit Uimp: 4 kV.
• Nennfrequenz: 50/60 Hz.
• Zuordnete Kurzschluss-Schaltleistung: 1 kA.
• Maximaler Stoßstrom: 0,25 kA.
• Bedingte Kurzschlussfestigkeit: bis zu 6 kA mit vorgeschalteter 63-A-gL-Sicherung gemäß ABB.
• Montage: DIN-Schiene.
• Anzahl der Teilungseinheiten: 4.
• Breite: 70 mm.
• Höhe: 85 mm.
• Tiefe: 69 mm.
• Schutzart: IP2X.
• Maximaler Leiterquerschnitt: bis 25 mm².
• Norm: IEC/EN 61008.

Vierpoliger Fehlerstromschutzschalter für Verteilungen

Der ABB FH204 AC-40/0,03 bietet eine Fehlerstromschutzlösung für Verteilungen, die 4 Pole, 40 A und eine Empfindlichkeit von 30 mA erfordern. Sein modulares Format, die Montage auf DIN-Schiene und die Auslegung für Wohn- und Tertiäranwendungen erleichtern die Integration in Niederspannungsverteilungen.

Um einen angemessenen Schutz zu gewährleisten, muss dieser Fehlerstromschutzschalter zusammen mit den erforderlichen Überstrom-Schutzeinrichtungen installiert und entsprechend den Eigenschaften des Netzes, der angeschlossenen Lasten und den geltenden elektrotechnischen Vorschriften ausgewählt werden.
