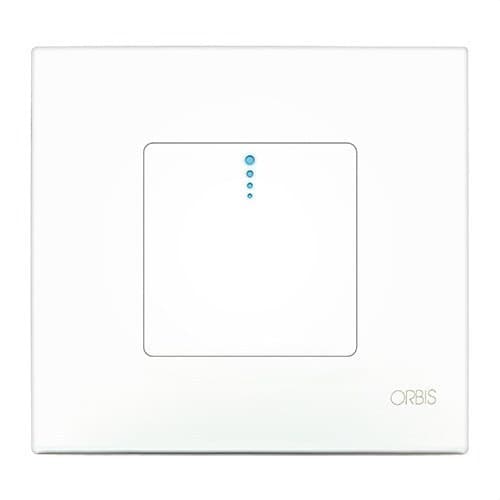

30-Sekunden- bis 10-Minuten-Pulsamat-Timer

Der Orbis PULSAMAT Zeitschalter, Referenz OB200001, ist ein elektronischer Treppenlichtautomat zur zeitgesteuerten Schaltung von Beleuchtungsanlagen. Er arbeitet mit 230 V, wird bündig in einer Universal-Gerätedose installiert und ermöglicht eine Einstellzeit von 30 Sekunden bis 10 Minuten.

Die Aktivierung erfolgt über einen integrierten kapazitiven Berührungssensor an der Front, ohne mechanischen Druck, und zusätzlich können externe Taster angeschlossen werden. Im Gegensatz zum 2-Draht-PULSALUZ verwendet der PULSAMAT eine 3-Draht-Installation und ist für den Betrieb mit verschiedenen Beleuchtungstechnologien ausgelegt, darunter LED, Leuchtstofflampen, Halogenlampen und Energiesparlampen innerhalb der von Orbis angegebenen Maximalwerte.

Verstellbare Zeit von 30 Sekunden bis 10 Minuten

Der Orbis PULSAMAT ermöglicht die Auswahl der Zeit, während der die Beleuchtung nach jeder Aktivierung eingeschaltet bleibt. Der Einstellbereich reicht von etwa 30 Sekunden bis 10 Minuten und bietet Flexibilität für den Einsatz in Treppenhäusern, Fluren, Eingangsbereichen, Garagen, Abstellräumen, WCs und anderen Durchgangsbereichen.

Der Zeiteinsteller ist hinter dem Außenrahmen verborgen, wodurch versehentliche Änderungen oder Manipulationen nach der Einstellung der gewünschten Zeit vermieden werden.

Kapazitiver Berührungssensor

Die Hauptaktivierung erfolgt über einen Berührungssensor an der Vorderseite des Geräts. Es genügt, die Oberfläche zu berühren, um die Zeitfunktion zu starten, ohne einen Taster mechanisch betätigen zu müssen.

Die Front verfügt außerdem über eine Kontroll-LED, die das Auffinden und Prüfen des Geräts erleichtert.

Nachtriggerbare Funktion

Der PULSAMAT verfügt über eine nachtriggerbare Zeitfunktion. Wird der Frontsensor oder einer der zusätzlichen Taster betätigt, während der Stromkreis eingeschaltet bleibt, beginnt ein neuer vollständiger Zeitzyklus.

Diese Funktion ist besonders praktisch in Treppenhäusern und Gemeinschaftsbereichen, da verschiedene Nutzer die Beleuchtungsdauer beim Durchqueren der Anlage verlängern können.

Kompatibel mit externen Tastern

Zusätzlich zum integrierten kapazitiven Sensor ermöglicht der PULSAMAT den Anschluss externer Taster, um die Beleuchtung von verschiedenen Punkten der Installation aus zu aktivieren.

Er unterstützt auch beleuchtete Taster mit Glimmlampe bis zu einer maximalen Gesamtaufnahme von 6 mA bei 230 V. Dadurch lässt er sich in Anlagen mit mehreren Schaltstellen integrieren.

Das Orbis-Handbuch weist außerdem darauf hin, dass bei dauerhaft geschlossenem Kontakt eines zusätzlichen Tasters über einen Schalter der Stromkreis eingeschaltet bleiben kann, solange dieser Kontakt geschlossen ist.

Elektronische 3-Draht-Installation

Die Referenz OB200001 verwendet einen 3-Draht-Anschluss. Diese Eigenschaft ermöglicht den Einsatz eines Ausgangsrelais und den Betrieb mit einer größeren Vielfalt an Beleuchtungstechnologien als bei elektronischen 2-Draht-Zeitschaltern, die nur für bestimmte Lasten ausgelegt sind.

Die Montage erfolgt bündig in einer Universal-Gerätedose 65 x 65 mm, der elektrische Anschluss über Schraubklemmen.

Geeignet für verschiedene Lampentypen

Orbis beschreibt den PULSAMAT als geeignet für verschiedene Lichtquellen, wobei stets die für die jeweilige Technologie empfohlene Maximalleistung einzuhalten ist.

• Glühlampen: bis 1300 W.
• Leuchtstofflampen: bis 1200 VA.
• Niedervolt-Halogenlampen 12 V AC: bis 1000 VA.
• Halogenlampen 230 V AC: bis 1300 W.
• Energiesparlampen: bis 600 VA.
• Downlights: bis 400 VA.
• LED-Beleuchtung: bis 90 VA.

Diese Kompatibilität macht ihn zu einer besonders vielseitigen Alternative für Renovierungen und den Austausch alter Treppenlichtautomaten, wenn in der Anlage unterschiedliche Beleuchtungstechnologien verwendet werden.

6-A-Ausgangsrelais

Der Zeitschalter verfügt über ein Relais mit einer Schaltleistung von 6 A bei 230 V AC und cos φ = 1. Bei der Auswahl der angeschlossenen Last sind sowohl dieser maximale Strom als auch die von Orbis für jede Beleuchtungstechnologie festgelegten Grenzwerte zu berücksichtigen.

Kompatibel mit der Simon Serie 27

Das technische Datenblatt von Orbis weist die Kompatibilität des PULSAMAT mit Mechanismen der Simon Serie 27 aus, was die Integration in bestimmte bestehende Installationen oder Renovierungsprojekte erleichtert.

Unterputzformat und dezentes Design

Das Gerät hat Außenabmessungen von etwa 93 x 86 x 42,5 mm und ein Nettogewicht von 53 g. Nach der Installation befindet sich die Elektronik in der Universal-Gerätedose, außen bleiben die Front mit Berührungssensor und die Kontrollanzeige sichtbar.

Die Zeiteinstellung ist hinter dem Rahmen geschützt, wodurch ein sauberes Erscheinungsbild erhalten bleibt und eine versehentliche Änderung der Konfiguration erschwert wird.

Geringer Eigenverbrauch

Der PULSAMAT hat einen Eigenverbrauch von etwa 0,7 W, entsprechend 5,5 VA. Das Gerät bleibt unter Spannung, um den Kontakt am Sensor zu erkennen und die Zeitfunktion elektronisch zu steuern.

IP20-Schutz für Inneninstallationen

Der Zeitschalter verfügt über die Schutzart IP20 gemäß EN 60529 und Schutzklasse II bei ordnungsgemäßer Montage. Er ist für Inneninstallationen vorgesehen, die vor Wasser und direkter Feuchtigkeit geschützt sind.

Die Betriebstemperatur liegt zwischen -10 und +50 °C, während für Transport und Lagerung Temperaturen zwischen -20 und +60 °C zulässig sind.

Anwendungsbereiche des Orbis PULSAMAT

Die Kombination aus Berührungssensor, zusätzlichen Tastern und einstellbarer Zeit macht ihn besonders geeignet zur Steuerung von Beleuchtung in Bereichen, in denen die Leuchten nicht dauerhaft eingeschaltet bleiben müssen.

• Treppenhäuser in Mehrfamilienhäusern.
• Flure und Eingangsbereiche.
• Gemeinschaftshöfe.
• Garagen.
• Keller und Abstellräume.
• WCs und Badezimmer.
• Gemeinschaftsbereiche in Gebäuden.
• Zeitgesteuerte Innenbeleuchtung.

Technische Eigenschaften des Orbis PULSAMAT OB200001

• Marke: Orbis.
• Referenz: OB200001.
• Modell: PULSAMAT.
• Typ: elektronischer Zeitschalter / Treppenlichtautomat.
• Versorgung: 230 V AC.
• Frequenz: 50 Hz.
• Zeiteinstellbereich: 30 Sekunden bis 10 Minuten.
• Betätigung: kapazitiver Berührungssensor.
• Nachtriggerbar: ja.
• Externe Taster: ja.
• Beleuchtete Taster: bis 6 mA bei 230 V.
• Elektrische Installation: 3-Draht.
• Kontaktart: Relais.
• Schaltleistung: 6 A bei 230 V AC, cos φ = 1.
• Eigenverbrauch: 0,7 W, ca. 5,5 VA.
• Max. Last Glühlampen: 1300 W.
• Max. Last Leuchtstofflampen: 1200 VA.
• Max. Last Halogen 12 V AC: 1000 VA.
• Max. Last Halogen 230 V AC: 1300 W.
• Max. Last Energiesparlampen: 600 VA.
• Max. Last Downlights: 400 VA.
• Max. Last LED: 90 VA.
• Montage: Unterputz in Universal-Gerätedose.
• Kompatible Dose: 65 x 65 mm.
• Anschluss: Schraubklemmen.
• Leiterquerschnitt: 0,75-1,5 mm².
• Max. Anzugsdrehmoment: 0,4 Nm.
• Schutzart: IP20 gemäß EN 60529.
• Schutzklasse: Klasse II bei korrekter Montage.
• Betriebstemperatur: -10 bis +50 °C.
• Transport- und Lagertemperatur: -20 bis +60 °C.
• Abmessungen: 93 x 86 x 42,5 mm.
• Nettogewicht: 53 g.
• Kompatibilität: Simon Serie 27.

Zeitgesteuerte Steuerung für LED- und konventionelle Beleuchtung

Der Orbis PULSAMAT OB200001 kombiniert die Berührungsbetätigung mit einer Zeitfunktion von bis zu 10 Minuten und der Möglichkeit, zusätzliche Taster anzuschließen. Die 3-Draht-Installation und der Relaisausgang ermöglichen den Einsatz mit LED-Beleuchtung und mit verschiedenen Lampentechnologien innerhalb der vom Hersteller festgelegten Lasten.

Im Vergleich zu einer dauerhaft eingeschalteten Beleuchtung ermöglicht der Zeitschalter das automatische Abschalten des Stromkreises nach Ablauf der gewählten Zeit und ist damit eine praktische Lösung zur Automatisierung von Treppen und anderen Gemeinschafts- oder Durchgangsbereichen.

Wichtig: Die Installation des PULSAMAT muss von qualifiziertem Fachpersonal gemäß dem Anschlussplan von Orbis durchgeführt werden. Der Hersteller empfiehlt, die Installation nicht in der Nähe von besonders starken elektromagnetischen Feldern vorzunehmen und stets die für jede Beleuchtungsart angegebenen Maximalwerte einzuhalten.
