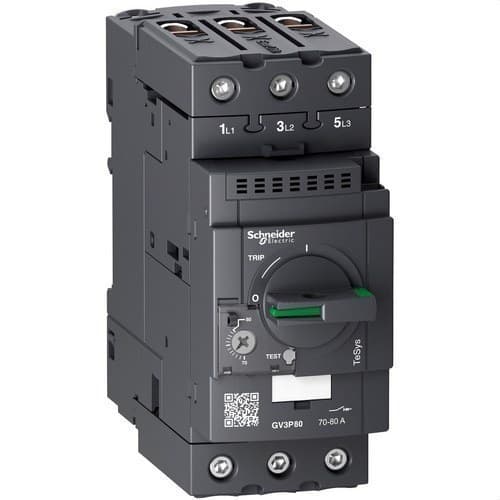

Motorschutzschalter TeSys GV3 3P 70-80A EverLink

Der Schneider Electric TeSys Deca GV3P80 ist ein 3-poliger Motorschutzschalter bzw. thermomagnetischer Motorschutzschalter, der zum Schutz von Drehstrommotoren vor Überlast, Kurzschluss und Phasenausfall entwickelt wurde. Er verfügt über einen thermischen Einstellbereich von 70 bis 80 A, einen festen magnetischen Auslöser von 1.120 A und schützt Motoren bis zu 45 kW bei 400/415 V AC. Sein hohes Ausschaltvermögen erreicht 50 kA Icu bei 400/415 V, während die EverLink-Leistungsklemmen eine robuste und langlebige Verbindung für industrielle Anwendungen bieten.

Die Referenz GV3P80 gehört zur TeSys Deca GV3, Baugröße 3, die für den Schutz leistungsstärkerer Motoren bei kompakter Bauform mit nur 55 mm Breite entwickelt wurde. Sie kann direkt auf eine 35-mm-DIN-Schiene montiert oder auf einer Montageplatte verschraubt werden und verfügt über eine Frontbedienung mit Drehgriff für Ein-, Ausschalten und Rücksetzen.

Regulierbarer thermomagnetischer Schutz von 70 bis 80 A

Der GV3P80 integriert eine thermomagnetische Auslöseeinheit. Der thermische Teil kann zwischen 70 und 80 A eingestellt werden, um den Schutz an den Nennstrom des Motors anzupassen.

• Nennstrom In: 80 A.
• Thermischer Einstellbereich: 70-80 A.
• Polzahl: 3P.
• Schutzart: thermisch und magnetisch.
• Anwendung: Schutz von Drehstrommotoren.

Die Einstellung muss entsprechend dem auf dem Motortypenschild angegebenen Nennstrom und den tatsächlichen Einsatzbedingungen vorgenommen werden. Die Leistung in kW dient als Auswahlreferenz, der Hauptparameter für die korrekte Einstellung des thermischen Schutzes ist jedoch der Betriebsstrom des Motors.

Thermischer Schutz gegen Überlast

Die thermische Funktion schützt den Motor, wenn über einen längeren Zeitraum ein höherer Strom als der eingestellte Wert fließt. Eine solche Situation kann durch mechanische Überlast, teilweisen Blockierbetrieb, anomalen Betrieb oder andere Bedingungen entstehen, die eine übermäßige Erwärmung der Wicklungen verursachen.

Durch die integrierte thermische Schutzfunktion kann der GV3P80 bei korrekter Auswahl und Einstellung direkt die Überlastschutzfunktion des Motors übernehmen, ohne dass ein separates Überlastrelais erforderlich ist.

Magnetische Auslösung bei 1.120 A

Der sofortige Kurzschlussschutz erfolgt über eine feste magnetische Auslösung von 1.120 A, was ungefähr 14-mal dem Nennstrom von 80 A entspricht.

Diese schnelle Auslösung öffnet den Stromkreis bei Auftreten eines hohen Fehlerstroms und schützt Motor, Leitungen und zugehörige Komponenten vor den thermischen und elektrodynamischen Auswirkungen eines Kurzschlusses.

Phasenausfallempfindlichkeit

Der Schneider Electric GV3P80 verfügt über eine Phasenausfallempfindlichkeit gemäß IEC 60947-4-1.

Diese Eigenschaft ist besonders wichtig bei Drehstrommotoren, da der Betrieb mit fehlender Phase zu hohen Stromunsymmetrien, Drehmomentverlust und Überhitzung des Motors führen kann.

Bis zu 45 kW bei 400/415 V

Die von Schneider Electric angegebene maximale Motorleistung hängt von der Versorgungsspannung ab:

• 400/415 V AC: bis zu 45 kW.
• 500 V AC: bis zu 45 kW.
• 690 V AC: bis zu 55 kW.

In einem üblichen Drehstromnetz mit 400 V ist der GV3P80 somit für Motoren bis 45 kW ausgelegt, sofern der Nennstrom des Motors innerhalb des einstellbaren Bereichs von 70 bis 80 A liegt.

Hohes Ausschaltvermögen von 50 kA bei 400 V

Der GV3P80 bietet ein hohes Ausschaltvermögen bei Kurzschluss. Schneider Electric gibt folgende Icu-Werte an:

• 230/240 V AC: 65 kA.
• 400/415 V AC: 50 kA.
• 440 V AC: 50 kA.
• 500 V AC: 12 kA.
• 690 V AC: 6 kA.

Sein Ausschaltvermögen von 50 kA bei 400/415 V ermöglicht den Einsatz in professionellen und industriellen Anlagen mit hohen Kurzschlussströmen, sofern die Anlagenberechnung die Eignung bestätigt.

Betriebsausschaltvermögen Ics

Schneider Electric gibt das Betriebsausschaltvermögen Ics als Prozentsatz von Icu an:

• 230/240 V AC: 100 % von Icu.
• 400/415 V AC: 60 % von Icu.
• 440 V AC: 60 % von Icu.
• 500 V AC: 50 % von Icu.
• 690 V AC: 50 % von Icu.

Bei 400/415 V entspricht dies einem Ics von 30 kA.

Einsatzkategorien

Der GV3P80 ist klassifiziert als:

• Kategorie A gemäß IEC 60947-2.
• AC-3 gemäß IEC 60947-4-1.

Die AC-3-Kategorie steht für das Anlaufen und Abschalten von Asynchronmotoren und bestätigt die spezifische Ausrichtung des Geräts auf Motor-Schutz- und Schaltanwendungen.

EverLink-Klemmen

Ein herausragendes Merkmal des GV3P80 ist sein EverLink-Leistungsklemmsystem. Diese Technologie von Schneider Electric nutzt ein System zum Ausgleich des Leiterkriechens, das dazu beiträgt, den Kontaktdruck über die Zeit aufrechtzuerhalten.

Die EverLink-Technologie ist darauf ausgelegt, die Auswirkungen zu reduzieren, die zu einem Verlust des Kontaktdrucks in einer elektrischen Verbindung führen können, wie zum Beispiel:

• Fortschreitende Verformung des Leiters.
• Thermische Zyklen.
• Vibrationen.
• Normale mechanische Beanspruchungen der Anlage.

Dies trägt zu einer zuverlässigen und langlebigen Leistungsanschlussverbindung bei, besonders interessant in Maschinen- und Industrieanlagen mit Dauerbetrieb.

Anzugsdrehmoment der EverLink-Klemmen

Für die EverLink-Klemmen gibt die technische Dokumentation unterschiedliche Anzugsdrehmomente je nach verwendeter Leiterquerschnittsgröße an:

• Leiter 25 mm²: 5 Nm.
• Leiter 35 mm²: 8 Nm.

Das von Schneider Electric angegebene Anzugsdrehmoment muss bei der Installation eingehalten werden, um die einwandfreie Funktion der EverLink-Technologie sicherzustellen.

Bedienung über Drehgriff

Der GV3P80 verfügt über einen frontseitigen Drehgriff, mit dem Ein-, Ausschalten und Rücksetzen manuell durchgeführt werden können.

Das Gerät kann für eine lokale Motorbedienung verwendet werden. Wenn ein automatischer Betrieb oder eine Fernschaltung erforderlich ist, kann es mit einem passend dimensionierten TeSys-Schütz kombiniert werden.

Als Trennschalter geeignet

Schneider Electric erklärt den GV3P80 als geeignet zur Trennung gemäß IEC 60947-1.

Diese Funktion ermöglicht den Einsatz als Trennelement des Stromkreises im Rahmen geeigneter Wartungs- und Sicherheitsverfahren.

Betriebsspannung bis 690 V

• Bemessungsbetriebsspannung Ue: bis 690 V AC.
• Frequenz: 50/60 Hz.
• Bemessungsisolationsspannung Ui: 690 V AC.
• Bemessungsstoßspannungsfestigkeit Uimp: 6 kV.
• Konventioneller thermischer Dauerstrom Ith: 80 A.

Wärmeverlustleistung

Schneider Electric gibt eine Verlustleistung von 8 W pro Pol an.

Dieser Wert ist bei der Berechnung der gesamten Wärmeabgabe des Schaltschranks zu berücksichtigen, insbesondere wenn mehrere Leistungsgeräte in einem Gehäuse installiert werden.

Montage auf DIN-Schiene oder Platte

Der GV3P80 kann auf zwei Hauptarten installiert werden:

• Clip-Montage auf symmetrischer 35-mm-DIN-Schiene.
• Montage auf Platte mit 3 M4-Schrauben.

Er kann innerhalb der von Schneider Electric vorgesehenen Bedingungen sowohl vertikal als auch horizontal montiert werden.

Abmessungen des Schneider Electric GV3P80

• Breite: 55 mm.
• Höhe: 132 mm.
• Tiefe: 136 mm.
• Gewicht: ca. 0,96 kg.
• Farbe: Dunkelgrau.

Die GV3-Reihe bietet somit Schutz für Motoren mit hoher Leistung bei einer Standardbreite von nur 55 mm.

Mechanische und elektrische Lebensdauer

Schneider Electric gibt an:

• Mechanische Lebensdauer: 50.000 Zyklen.
• Elektrische Lebensdauer: 20.000 Zyklen in AC-3 bei 415 V und Nennstrom.
• Maximale Schalthäufigkeit: 25 Zyklen pro Stunde.
• Betriebsart: Dauerbetrieb.

Schutzart

• Schutzart des Geräts: IP20 gemäß IEC 60529.
• Mechanische Stoßfestigkeit des Gehäuses: IK09.

Der Motorschutzschalter muss in einem Schaltschrank oder Gehäuse installiert werden, das die für die Umgebungsbedingungen der Anlage erforderliche Schutzart bietet.

Umgebungsbedingungen

• Betriebstemperatur: -20 bis 60 °C.
• Lagertemperatur: -40 bis 80 °C.
• Betriebshöhe: bis 3.000 m.
• Feuerbeständigkeit: 960 °C gemäß IEC 60695-2-11.
• Vibrationsfestigkeit: bis 4 gn zwischen 5 und 300 Hz unter den angegebenen Bedingungen.

Kombination mit TeSys-Schützen

Der GV3P80 kann mit Schneider Electric TeSys-Schützen kombiniert werden, um einen kompletten Motorstarter zu bilden.

In dieser Konfiguration:

• Der GV3P80 bietet thermischen und magnetischen Schutz.
• Das Schütz übernimmt das elektrische Ein- und Ausschalten aus der Ferne.
• Die Hilfskontakte ermöglichen Signalisierung, Verriegelungen und Automatisierungen.

Da der thermische Schutz bereits integriert ist, ist kein separates Überlastrelais erforderlich, wenn der GV3P80 innerhalb seines Einstellbereichs und gemäß der von Schneider Electric angegebenen Koordination verwendet wird.

Anwendungen des Schneider Electric GV3P80

Sein Bereich von 70 bis 80 A und seine Eignung für Motoren bis 45 kW bei 400/415 V ermöglichen den Einsatz in zahlreichen Industrieanlagen:

• Drehstrommotoren.
• Leistungsstarke Pumpen.
• Kompressoren.
• Industrieventilatoren.
• HVAC-Anlagen.
• Pumpensysteme.
• Förderbänder.
• Industriemaschinen.
• Prozessanlagen.
• Automatisierungsschaltschränke.
• Direktanlasser für Motoren.

Kein Fehlerstromschutz integriert

Der GV3P80 ist ein thermomagnetischer Motorschutzschalter. Er bietet Schutz vor Überlast, Kurzschluss und Phasenausfall, enthält jedoch keinen Fehlerstromschutz gegen Erdableitströme.

Wenn die Anlage einen Fehlerstromschutz erfordert, muss zusätzlich ein geeigneter Fehlerstromschutzschalter installiert werden.

Technische Merkmale des Schneider Electric GV3P80

• Marke: Schneider Electric.
• Referenz: GV3P80.
• Serie: TeSys Deca.
• Familie: TeSys GV3.
• Baugröße: Größe 3.
• Typ: Motorschutzschalter / thermomagnetischer Motorschutzschalter.
• Anwendung: Motorschutz.
• Polzahl: 3P.
• Technologie: thermomagnetisch.
• Nennstrom: 80 A.
• Thermischer Einstellbereich: 70-80 A.
• Magnetischer Auslösestrom: 1.120 A.
• Phasenausfallempfindlichkeit: ja.
• Maximale Motorleistung bei 400/415 V: 45 kW.
• Maximale Motorleistung bei 500 V: 45 kW.
• Maximale Motorleistung bei 690 V: 55 kW.
• Icu bei 230/240 V: 65 kA.
• Icu bei 400/415 V: 50 kA.
• Icu bei 440 V: 50 kA.
• Icu bei 500 V: 12 kA.
• Icu bei 690 V: 6 kA.
• Ics bei 400/415 V: 60 % von Icu, 30 kA.
• Einsatzkategorie: A / AC-3.
• Betriebsspannung Ue: bis 690 V AC.
• Frequenz: 50/60 Hz.
• Isolationsspannung Ui: 690 V AC.
• Bemessungsstoßspannungsfestigkeit Uimp: 6 kV.
• Konventioneller thermischer Dauerstrom Ith: 80 A.
• Verlustleistung: 8 W pro Pol.
• Bedienart: Drehgriff.
• Geeignet zur Trennung: ja.
• Klemmen: EverLink BTR.
• Anzugsdrehmoment bei 25 mm²: 5 Nm.
• Anzugsdrehmoment bei 35 mm²: 8 Nm.
• Montage: 35-mm-DIN-Schiene oder Platte.
• Breite: 55 mm.
• Höhe: 132 mm.
• Tiefe: 136 mm.
• Gewicht: ca. 0,96 kg.
• Schutzart: IP20.
• Stoßfestigkeit des Gehäuses: IK09.
• Mechanische Lebensdauer: 50.000 Zyklen.
• Elektrische Lebensdauer: 20.000 Zyklen in AC-3 bei 415 V.
• Maximale Schalthäufigkeit: 25 Zyklen/h.
• Betriebstemperatur: -20 bis 60 °C.
• Lagertemperatur: -40 bis 80 °C.
• Maximale Betriebshöhe: 3.000 m.
• Hauptnormen: EN/IEC 60947-2 und EN/IEC 60947-4-1.
• EAN: 3606481304568.

Motorschutzschalter mit hoher Leistung und EverLink-Anschlüssen

Der Schneider Electric TeSys Deca GV3P80 bietet eine kompakte Lösung zum Schutz von Drehstrommotoren mit hoher Leistung. Sein thermischer Bereich von 70 bis 80 A, die magnetische Auslösung bei 1.120 A und das Ausschaltvermögen von 50 kA bei 400/415 V ermöglichen den Einsatz für Motoren bis 45 kW in anspruchsvollen Industrieanlagen.

Die EverLink-Klemmen tragen zu einer langfristig zuverlässigen elektrischen Verbindung bei, während das 55-mm-Format, die DIN-Schienenmontage und die Möglichkeit zur Kombination mit TeSys-Schützen den Aufbau kompakter und koordinierter Motorstarter erleichtern.

Wichtig: Der GV3P80 bietet thermomagnetischen Motorschutz, enthält jedoch keinen Fehlerstromschutz. Der thermische Einstellwert muss an den tatsächlichen Nennstrom des Motors angepasst werden, und das Ausschaltvermögen muss mit dem am Einbauort verfügbaren Kurzschlussstrom abgeglichen werden.
