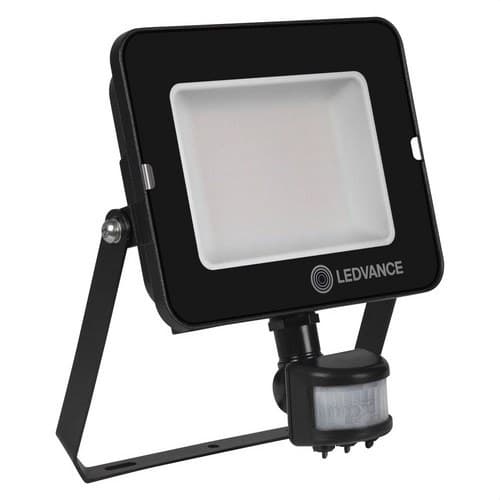

LED-Projektor FL COMP SEN 50W 830 100º BK 4500LM

Der LED-Strahler OSRAM/LEDVANCE Floodlight Compact Sensor, Referenz 4058075575301, ist eine 50-W-Außenleuchte mit integriertem Bewegungs- und Helligkeitssensor. Er liefert einen Lichtstrom von 4500 lm, warmweißes Licht mit 3000 K und eine symmetrische Lichtverteilung von 100° x 100°, wodurch er sich besonders für Fassaden, Zufahrten, Gärten, Innenhöfe, Parkplätze, Gemeinschaftsbereiche und andere Außenbereiche eignet, in denen automatische Beleuchtung benötigt wird.

Der PIR-Sensor erkennt Bewegungen in einem einstellbaren Abstand von 2 bis 12 Metern und wird mit einem zwischen 10 und 2000 Lux einstellbaren Dämmerungssensor kombiniert. Außerdem lässt sich die Einschaltdauer zwischen 10 Sekunden und 12 Minuten regulieren. Die Leuchte verfügt über Schutzart IP65, ein Aluminiumgehäuse, gehärtetes Glas und eine Lebensdauer L70/B50 von bis zu 50.000 Stunden.

50-W-LED-Strahler mit 4500 lm

Der Floodlight Compact Sensor erzeugt einen nominalen Lichtstrom von 4500 lm bei einem Verbrauch von 50 W und erreicht eine Lichtausbeute von 90 lm/W. Seine hohe Lichtleistung ermöglicht eine effiziente Ausleuchtung von Außenflächen und den Ersatz herkömmlicher Halogenstrahler in kompatiblen Anwendungen.

Die LED-Lichtquelle und der Treiber sind direkt in die Leuchte integriert und bilden eine kompakte Einheit für den Anschluss an eine 220-240-V-Stromversorgung.

Warmweißes Licht mit 3000 K

Die Kennzeichnung 830 steht für eine Farbtemperatur von 3000 K und einen Farbwiedergabeindex Ra von mindestens 80. Dieser warmweiße Farbton eignet sich besonders für Wohnhäuser, Fassaden, Gärten, Terrassen und andere Bereiche, in denen eine funktionale Beleuchtung mit angenehmer visueller Wirkung gewünscht ist.

LEDVANCE gibt eine Farborttoleranz von weniger als 5 SDCM an.

Integrierter PIR-Bewegungssensor

Der Strahler verfügt über einen Bewegungsmelder mit passiver Infrarot-Technologie PIR. Die Reichweite lässt sich ungefähr zwischen 2 und 12 Metern einstellen, um den Erfassungsbereich an die Anforderungen der jeweiligen Installation anzupassen.

Der Erfassungswinkel ist zwischen 40° und 160° einstellbar. Zusätzlich lässt sich der Sensorkopf um bis zu 350° drehen und um bis zu 180° neigen, sodass sich die Erfassung gezielt auf Zugänge, Wege oder bestimmte Bereiche ausrichten lässt.

Einstellbarer Dämmerungssensor

Der Floodlight Compact Sensor verfügt außerdem über eine Fotzelle zur Messung des Umgebungslichts. Der Auslöseschwellenwert kann zwischen 10 und 2000 Lux eingestellt werden.

Diese Funktion ermöglicht es, den Strahler so zu konfigurieren, dass er nur bei geringer Umgebungshelligkeit auf Bewegung reagiert und unnötige Einschaltungen am Tag vermieden werden.

Zeitschaltung von 10 Sekunden bis 12 Minuten

Die Leuchtdauer nach erkannter Bewegung kann zwischen 10 Sekunden und 12 Minuten eingestellt werden.

Kurzzeit-Einstellungen sind besonders nützlich an Eingängen und Durchgangsbereichen, während längere Zeiten in Innenhöfen, Gärten, Parkplätzen oder Bereichen eingesetzt werden können, in denen Nutzer länger Licht benötigen.

Dauerlichtfunktion

Zusätzlich zum automatischen Sensorbetrieb bietet LEDVANCE eine Überbrückungsfunktion, mit der der Strahler über eine bestimmte Schaltsequenz der Stromversorgung dauerhaft eingeschaltet bleiben kann.

Diese Option bietet mehr Flexibilität, wenn während Wartungsarbeiten, Außenarbeiten, Treffen oder anderen besonderen Situationen eine kontinuierliche Beleuchtung erforderlich ist.

Symmetrische Optik 100° x 100°

Der Strahler verwendet eine symmetrische Lichtverteilung über Reflektor mit einem Abstrahlwinkel von 100° x 100°. Der breite Lichtkegel ermöglicht die Ausleuchtung großer Flächen und eine gleichmäßige Lichtverteilung.

LEDVANCE gibt einen ULOR von 0 % an, wenn die Leuchte mit einer Neigung von 0° installiert wird, wodurch in dieser Position kein direktes Licht nach oben abgegeben wird.

IP65-Schutz für den Außenbereich

Die Leuchte besitzt die Schutzart IP65 und bietet vollständigen Schutz gegen das Eindringen von Staub sowie Schutz gegen Strahlwasser. Auch die Sensoreinheit ist nach IP65 klassifiziert.

Sie ist für Außenanwendungen konzipiert und kann gemäß den Herstellerangaben an Wand, Mast oder horizontaler Fläche montiert werden.

Mechanische Widerstandsfähigkeit IK06

Das Gehäuse des Strahlers verfügt über eine Stoßfestigkeit nach IK06, während der Sensor nach IK05 klassifiziert ist.

Diese Eigenschaften bieten Schutz vor üblichen versehentlichen Stößen in Außeninstallationen, die Leuchte ist jedoch nicht für Bereiche mit starken mechanischen Belastungen ausgelegt.

Aluminiumgehäuse und gehärtetes Glas

Das Gehäuse besteht aus Aluminium mit schwarzer Oberfläche, während die Frontabdeckung und die Lichtaustrittsfläche aus gehärtetem Glas gefertigt sind.

Das satinierte Glas trägt zu einer gleichmäßigen Lichtverteilung bei und reduziert Bereiche mit hoher Leuchtdichte.

Kompakte Abmessungen

Der Strahler misst 202 mm in der Länge, 170 mm in der Breite und 60 mm in der Höhe. Sein Nettogewicht beträgt etwa 630 g.

Das kompakte Format erleichtert die Integration an Fassaden, Wänden und anderen Flächen, bei denen eine hohe Lichtleistung ohne voluminösen Strahler benötigt wird.

Lebensdauer von bis zu 50.000 Stunden

LEDVANCE gibt eine Lebensdauer L70/B50 von 50.000 Stunden bei einer Umgebungstemperatur von 25 °C an. Für strengere Kriterien zur Lichtstromerhaltung werden 35.000 Stunden L80/B10 und 25.000 Stunden L90/B10 angegeben.

Die Leuchte ist außerdem für bis zu 100.000 Schaltzyklen ausgelegt, ein besonders relevanter Wert bei Geräten, die über einen Bewegungsmelder gesteuert werden.

220-240-V-Versorgung

Der Floodlight Compact Sensor arbeitet mit einer Nennspannung von 220-240 V AC und einer Frequenz von 50/60 Hz. Sein Nennstrom beträgt 245 mA und der Leistungsfaktor liegt über 0,90.

Der angegebene Einschaltstrom beträgt 5,2 A für etwa 1 µs, und die spezifizierte Gesamtoberschwingungsverzerrung liegt unter 20 %.

Auslegung von Stromkreisen

Als Referenz für Installationen mit mehreren Leuchten gibt LEDVANCE folgende Maximalwerte für bestimmte Leitungsschutzschalter an:

• Leitungsschutzschalter B16: bis zu 36 Leuchten.
• Leitungsschutzschalter C10: bis zu 26 Leuchten.
• Leitungsschutzschalter C16: bis zu 42 Leuchten.

Die endgültige Auslegung muss unter Berücksichtigung der tatsächlichen Stromkreisparameter, des Leiterquerschnitts und der Leitungslänge, der installierten Schutzorgane sowie der geltenden elektrischen Vorschriften erfolgen.

Schutzklasse I

Der Strahler gehört zur Schutzklasse I. Daher müssen die leitfähigen Metallteile des Gehäuses ordnungsgemäß mit dem Schutzleiter verbunden bleiben.

Die elektrische Installation muss von qualifiziertem Fachpersonal gemäß den Anweisungen des Herstellers durchgeführt werden.

1 Meter H05RN-F-Kabel

Die Leuchte ist werkseitig mit einem flexiblen H05RN-F-Kabel von 1 Meter Länge ausgestattet, bestehend aus drei Leitern mit 1,0 mm².

Die Anschlussklemme ist nicht enthalten. LEDVANCE weist außerdem darauf hin, dass das flexible Außenkabel nicht ersetzt werden kann; bei Beschädigung darf die Leuchte nicht weiter verwendet werden.

Integrierte und nicht dimmbare LED-Lichtquelle

Die LED-Lichtquelle ist Bestandteil des Strahlers und nicht zum Austausch vorgesehen. Auch der elektronische Treiber ist integriert.

Diese Referenz ist nicht über einen herkömmlichen Dimmer dimmbar, da die Steuerung auf den Betrieb über den integrierten Sensor und die Stromversorgung ausgelegt ist.

Geringes Flimmern und photobiologische Sicherheit

LEDVANCE stuft diese Leuchte als flimmerarm ein. Ihr Farbwiedergabeindex Ra ≥80 bietet eine angemessene Farbwiedergabe für die allgemeine Außenbeleuchtung.

Die angegebene photobiologische Risikogruppe ist RG1 gemäß EN 62778 und EN 62471.

Betrieb zwischen -30 und +45 °C

Der Strahler ist für den Betrieb bei Umgebungstemperaturen zwischen -30 und +45 °C ausgelegt und kann somit in einer Vielzahl von Klimabedingungen im Außenbereich eingesetzt werden.

Für die Lagerung gibt der Hersteller einen Temperaturbereich von -40 bis +70 °C an.

Anwendungen des Floodlight Compact Sensor 50 W

• Haus- und Gebäudefassaden.
• Eingänge und Zufahrten.
• Gärten und Innenhöfe.
• Balkone und Terrassen.
• Parkplätze.
• Außen-Gemeinschaftsbereiche.
• Öffentliche Bereiche.
• Bauzonen.
• Gewerbliche und professionelle Bereiche.
• Ersatz herkömmlicher Halogenstrahler.

Technische Merkmale des OSRAM/LEDVANCE 4058075575301

• Marke: OSRAM / LEDVANCE.
• Referenz / GTIN: 4058075575301.
• Modell: FL COMP SEN V 50W 830 SYM 100 BK.
• Serie: FLOODLIGHT COMPACT SENSOR 50W.
• Typ: LED-Außenstrahler mit Sensor.
• Nennleistung: 50 W.
• Lichtstrom: 4500 lm.
• Lichtausbeute: 90 lm/W.
• Farbtemperatur: 3000 K.
• Lichtfarbe: warmweiß.
• Farbwiedergabeindex: Ra ≥80.
• Farborttoleranz: <5 SDCM.
• Lichtverteilung: symmetrisch.
• Abstrahlwinkel: 100° x 100°.
• Sensortyp: Bewegung und Helligkeit.
• Sensortechnologie: PIR + Fotzelle.
• Erfassungsbereich: 2-12 m.
• Erfassungswinkel: 40°-160°.
• Sensorausrichtung: Drehung bis 350° und Neigung bis 180°.
• Zeitschaltung: 10 s-12 min.
• Dämmerungsschwelle: 10-2000 Lux.
• Dauerlichtfunktion: ja, über spezielle Schaltsequenz.
• Nennspannung: 220-240 V.
• Frequenz: 50-60 Hz.
• Nennstrom: 245 mA.
• Einschaltstrom: 5,2 A.
• Dauer des Einschaltstroms: 1 µs.
• Leistungsfaktor: >0,90.
• Gesamtoberschwingungsverzerrung: <20 %.
• Schutzklasse: Klasse I.
• Schutzart der Leuchte: IP65.
• Schutzart des Sensors: IP65.
• Stoßfestigkeit der Leuchte: IK06.
• Stoßfestigkeit des Sensors: IK05.
• Dimmbarkeit: nein.
• Lichtquelle: integrierte LED.
• Austauschbare LED-Lichtquelle: nein.
• Treiber: integriert.
• Flimmerarm: ja.
• Photobiologische Risikogruppe: RG1.
• Farbe: schwarz.
• Gehäusematerial: Aluminium.
• Abdeckungsmaterial: gehärtetes Glas.
• Länge: 202 mm.
• Breite: 170 mm.
• Höhe: 60 mm.
• Nettogewicht: 630 g.
• Kabellänge: 1 m.
• Kabel: H05RN-F, 3 x 1,0 mm².
• Anschlussart: 3-poliges Kabel.
• Montage: Oberfläche.
• Montageort: Wand, Mast oder horizontale Fläche.
• Einsatzbereich: außen.
• Betriebstemperatur: -30 bis +45 °C.
• Lagertemperatur: -40 bis +70 °C.
• Lebensdauer L70/B50: 50.000 h bei 25 °C.
• Lebensdauer L80/B10: 35.000 h bei 25 °C.
• Lebensdauer L90/B10: 25.000 h bei 25 °C.
• Schaltzyklen: 100.000.
• Von LEDVANCE angegebene Garantie: 3 Jahre.

Automatische Außenbeleuchtung mit warmweißem Licht

Der OSRAM/LEDVANCE Floodlight Compact Sensor 4058075575301 kombiniert 4500 lm Lichtstrom mit automatischer Erkennung von Bewegung und Helligkeit. Die Reichweite von 2 bis 12 Metern, die einstellbare Zeitschaltung und die Dämmerungseinstellung ermöglichen eine Anpassung an die jeweiligen Anforderungen jedes Außenbereichs.

Das warmweiße Licht mit 3000 K, der breite 100°-Lichtkegel, die Schutzart IP65 und die Lebensdauer von bis zu 50.000 Stunden machen ihn zu einer besonders praktischen Lösung für Zugänge, Fassaden, Gärten, Innenhöfe und Verkehrsflächen, die nicht dauerhaft beleuchtet sein müssen.

Wichtig: Diese Referenz verfügt über einen PIR-Bewegungssensor und einen Dämmerungssensor. Die Leuchte gehört zur Schutzklasse I und muss korrekt mit dem Schutzleiter verbunden werden. Die externe Anschlussklemme ist nicht enthalten.
